Κράματα βαλβίδων εξάτμισης UNS N07080 για την εσωτερική βαλβίδα εξάτμισης μηχανών υψηλής δύναμης

Κράμα 80A (UNS N07080) για την εσωτερική βαλβίδα εξάτμισης μηχανών υψηλής δύναμης

ΠΡΟΪΟΝ

Υψηλής θερμοκρασίας κράμα 80A (UNS N07080) για τις εσωτερικές βαλβίδες εξάτμισης μηχανών υψηλής δύναμης (μηχανή μηχανών diesel και βενζίνης) για το αυτοκίνητο, την ατμομηχανή, το τρακτέρ, το σκάφος, τη δεξαμενή, τη πλατφόρμα άντλησης πετρελαίου, τα μηχανήματα κατασκευής και τον κινητό σταθμό παραγωγής ηλεκτρικού ρεύματος, κ.λπ.

ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

GH4080A, NIMONIC® κράμα 80A, VDM® κράμα 80A (Nicrofer 7520 Tj), W.N.2.4952, 2,4631, NiCr20TiAl, ATGS3, NC20TA, 2HR1, 2HR201, 2HR401, 3HR601, DTD736B

ΕΠΙΣΚΟΠΗΣΗ

UNS N07080 είναι ένα επεξεργασμένο, ηλικία-hardenable κράμα νικέλιο-χρωμίου, που ενισχύεται από τις προσθήκες του τιτανίου, του αργιλίου και του άνθρακα, που αναπτύσσονται για την υπηρεσία στις θερμοκρασίες μέχρι 815°C (1500°F). Παράγεται με την υψηλής συχνότητας τήξη και τη ρίψη στον αέρα για τις μορφές που εξωθούνται. Καθαρισμένο το Electroslag υλικό χρησιμοποιείται για τις μορφές που σφυρηλατούνται. Καθαρισμένες οι κενό εκδόσεις είναι επίσης διαθέσιμες.

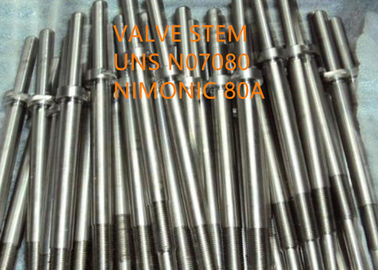

ΣΚΙΤΣΟ ΤΗΣ ΒΑΛΒΙΔΑΣ ΕΞΑΤΜΙΣΗΣ

ΔΙΑΔΙΚΑΣΙΑ ΠΑΡΑΓΩΓΗΣ ΤΗΣ ΒΑΛΒΙΔΑΣ ΕΞΑΤΜΙΣΗΣ

Το ηλεκτρικό σφυρηλατημένο κομμάτι ανατροπής θέρμανσης απαλοιφής → της επικεφαλής κενής θερμικής επεξεργασίας → της επικεφαλής στροφής ή της λείανσης → συγκόλλησης → τριβής κενών και ράβδων → τραχιάς τελειώνει κομμένο → καθορισμένου μήκους → Semi-fine αλέθοντας το μίσχο → το πρόστιμο επιχρωμίωσης μίσχων βαλβίδων → αλέθοντας το μίσχο → NDT της τελειωμένης παράδοσης βαλβίδων →

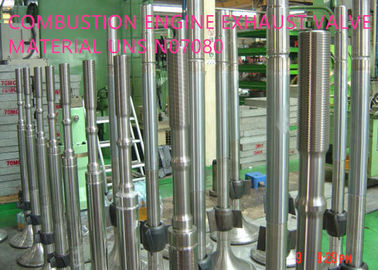

ΟΡΟΣ ΕΠΙΦΑΝΕΙΑΣ ΤΗΣ ΒΑΛΒΙΔΑΣ ΕΞΑΤΜΙΣΗΣ

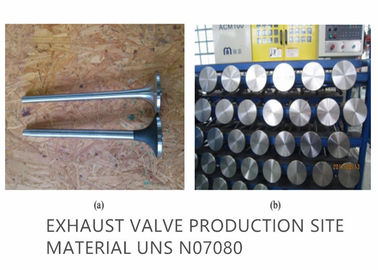

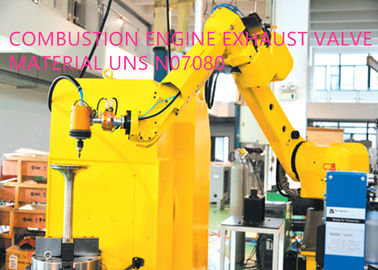

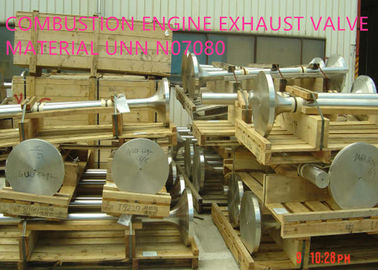

ΠΕΡΙΟΧΗ ΠΑΡΑΓΩΓΗΣ ΤΗΣ ΒΑΛΒΙΔΑΣ ΕΞΑΤΜΙΣΗΣ

ΟΛΗ Η ΜΟΡΦΗ ΠΡΟΪΟΝΤΩΝ ΤΟΥ UNS N07080

UNS N07080 είναι διαθέσιμο με μορφές φραγμού και ράβδου, καλωδίου, λουρίδας, φύλλου, σφυρηλατημένου κομματιού, κυκλικού κενού, δαχτυλιδιού, εξωθημένου τμήματος, σωλήνα και σωλήνα κ.λπ.

Όρος παράδοσης ράβδων και φραγμών: σφυρηλατημένος, κυλημένος, συμένος, υποβαλλόμενος σε θερμοθεραπεία, οξειδωμένος, αφαιρεσμένος τα άλατα ή παστωμένος, στριμμένος, ξεφλουδισμένος, αλεμένος ή γυαλισμένος

Όρος παράδοσης λουρίδων: ελασματοποιημένος εν ψυχρώ, υποβαλλόμενος σε θερμοθεραπεία, παστωμένος ή φωτεινός ανοπτημένος

Σφυρηλατημένος φραγμός: μέγιστο διαμέτρων 600mm.

Καυτός - κυλημένος φραγμός: μέγιστο διαμέτρων 120mm.

Τραβηγμένοι στο κρύο φραγμός και ράβδος: dia.4.0mm - 25.0mm

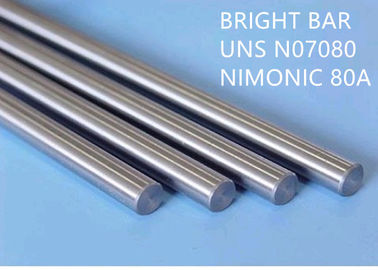

Φωτεινοί φραγμός και ράβδος: dia.4.0mm - 25.0mm

Τραβηγμένο στο κρύο καλώδιο: dia.0.10-10mm

Άλλες μορφές και διαστάσεις, όπως τα κυκλικά κενά, δαχτυλίδια, σφυρηλατημένα κομμάτια, εξώθησαν το τμήμα, ο σωλήνας και ο σωλήνας μπορούν να ζητηθούν.

ΕΦΑΡΜΟΓΗ

UNS N07080 χρησιμοποιείται αυτήν την περίοδο για τα τμήματα στροβίλων αερίου (λεπίδες, δαχτυλίδια, πλυντήρια και δίσκοι), τα μπουλόνια, τις πυρηνικές υποστηρίξεις σωλήνων λεβήτων, τα ένθετα ρίψεων κύβων και τους πυρήνες, και για τις αυτοκινητικές βαλβίδες εξάτμισης.

Οι πρόσθετες εφαρμογές συνδέουν τα στοιχεία, τις βαλβίδες εξάτμισης στις μηχανές καύσεως και άλλα ιδιαίτερα τονισμένα συστατικά που χρησιμοποιούνται στην προαναφερθείσα σειρά θερμοκρασίας.

ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):

Φε	Νι	Κοβάλτιο	Χρώμιο	Zr	Tj	PB	Β
≤1.50	Ισορροπία	≤2.0	18.0-21.0	≤0.15	1.80-2.70	≤0.0025	≤0.008
$cu	Γ	Al	ΜΝ	Si	Π	S
≤0.20	0.04-0.10	1.00-1.80	≤1.00	≤1.00	≤0.020	≤0.015

ΣΩΜΑΤΙΚΗ ΙΔΙΟΤΗΤΑ

Πυκνότητα: ρ=8.19 g/cm3

Λειώνοντας σειρά: 1320-1365℃

(Άλλες σωματικές ιδιότητες λεπτομέρειας διαθέσιμες από το φυλλάδιό μας)

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Οι ακόλουθες μηχανικές ιδιότητες UNS N07080 ισχύουν για τους περιγεγραμμένους όρους και τις προδιαγραφές στις διευκρινισμένες ημιτελείς μορφές και τις διαστάσεις (βλ. διαθεσιμότητα). Οι ιδιότητες για τις μεγαλύτερες διαστάσεις πρέπει να συμφωνηθούν χωριστά.

Μηχανικές βραχυπρόθεσμες ιδιότητες λύση-ανοπτημένου UNS N07080 στη θερμοκρασία δωματίου και τις ανυψωμένες θερμοκρασίες ως πίνακα κατωτέρω

Θερμοκρασία		Παραγωγή strength1) Rp0.2		Εκτατό strength2) Rm		Επιμήκυνση στο σπάσιμο A2)
°C	°F	MPA	ksi	MPA	ksi	%
20	68	600	87	930	135	20
100	212	586	85
200	392	568	82.2
300	572	560	81.2
400	762	540	78.3
500	932	520	75.4
600	1.112	500	72.5

(1) τιμές σύμφωνα με DIN10302

(2) σύμφωνα με ASTM B637

Όριο ερπυσμού και δύναμη ερπυσμού σύμφωνα με το EN 10302 DIN ως πίνακα κατωτέρω

Η αντίσταση ερπυσμού του υλικού μπορεί να επηρεαστεί από την κρύα παραμόρφωση μετά από τη θερμική επεξεργασία.

Θερμοκρασία		Όριο Rp 1.0/104 χ ερπυσμού		Όριο Rp 1.0/105 χ ερπυσμού		Δύναμη Rm το /10 4 χ ρήξης ερπυσμού		Δύναμη Rm το /10 5 χ ρήξης ερπυσμού
°C	°F	MPA	ksi	MPA	ksi	MPA	ksi	MPA	ksi
500	932	723	105	640	92.8	745	108	587	85.1
550	1.020	619	89.8	544	78.9	582	84.4	416	60.3
600	1.112	528	76.6	419	60.8	433	62.8	272	39.5
650	1.200	396	57.4	256	37.1	300	43.5	157	22.8
700	1.292	240	34.8	159	23.1	186	27	75	10.9
750	1.380	155	22.5	99	14.4	114	16.5	37	5.37
800	1.472	100	14.5	82	11.9	70	10.2	20	2.9

(Άλλες μηχανικές ιδιότητες λεπτομέρειας διαθέσιμες από το φυλλάδιό μας)

ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

UNS N07080 έχει μια υψηλή αντίσταση στην οξείδωση κάτω από τις κυκλικές αλλαγές θερμοκρασίας. Το κράμα διαμορφώνει ένα σταθερά εμμένοντας στρώμα οξειδίων (χρώμιο₂ Ο₃), το οποίο προστατεύει από τις προοδευτικές επιθέσεις διάβρωσης και οξείδωσης. Το κράμα είναι ανθεκτικό στο ξελέπιασμα μέχρι 1000°C (1832°F). Το υλικό έχει αποδείξει την αντίστασή του pentoxide βαναδίου, το νάτριο και τις ενώσεις θείου για τις βαλβίδες εξάτμισης στις μηχανές που χρησιμοποιούνται με το βαρύ πετρέλαιο.

ΜΙΚΡΟΔΟΜΗ

UNS N07080 είναι ένα ηλικία-hardenable, ωστενιτικό κράμα νικέλιο-χρωμίου με τις μίξεις του τιτανίου και αργίλιο, το οποίο διατηρεί τη δύναμή του μέσω των γ'-precipitations (Ni3 (Al, Tj)).

ΚΑΤΑΣΚΕΥΗ

UNS N07080 μπορεί να είναι εύκολα διαμορφωμένα και καυτό και κρύο και μπορεί επίσης να επεξεργαστεί στη μηχανή. Εντούτοις, οι μηχανές που παίρνουν τον απολογισμό των μηχανικών ιδιοτήτων είναι απαραίτητες για οποιαδήποτε εργασία επεξεργασίας.

Θέρμανση

Είναι σημαντικό ότι τα κομμάτια προς κατεργασία είναι καθαρά και χωρίς οποιουσδήποτε μολυσματικούς παράγοντες πριν από και κατά τη διάρκεια τη θερμική επεξεργασία. Το θείο, ο φώσφορος, ο μόλυβδος και άλλα μέταλλα χαμηλός-λειώνω-σημείου μπορούν να οδηγήσουν στη ζημία κατά τη διάρκεια της θερμικής επεξεργασίας. Αυτός ο τύπος μόλυνσης περιλαμβάνεται επίσης σε χρώματα ή τις μάνδρες επίδειξης χαρακτηρισμού και θερμοκρασίας, και επίσης στο λαδώνοντας λίπος, των πετρελαίων, των καυσίμων και των παρόμοιων υλικών. Τα καύσιμα πρέπει να έχουν ως χαμηλό μια περιεκτικότητα σε θείο όπως πιθανή. Το φυσικό αέριο πρέπει να περιέχει λιγότερο από 0,1% σε βάρος του θείου. Το πετρέλαιο με μια μέγιστη περιεκτικότητα σε θείο 0,5% σε βάρος είναι επίσης κατάλληλο. Οι ηλεκτρικοί φούρνοι πρόκειται να προτιμηθούν λόγω του ακριβών ελέγχου θερμοκρασίας και της έλλειψης μολυσματικών παραγόντων λόγω των καυσίμων. Η θερμοκρασία φούρνων πρέπει να τεθεί μεταξύ ουδέτερου και ελαφρώς να οξειδώσει και δεν πρέπει να αλλάξει μεταξύ της οξείδωσης και της μείωσης. Τα κομμάτια προς κατεργασία δεν πρέπει να έρθουν στη απευθείας επαφή με τις φλόγες.

Καυτή εργασία

UNS N07080 να είναι καυτό που εργάζεται πρέπει στη σειρά 1050-1200°C (1920-2190°F) με την επόμενη γρήγορη ψύξη κάτω. Για τις ειδικές εφαρμογές όπου η δύναμη αντοχής είναι περισσότερος στην εστίαση από η αντίσταση ερπυσμού (π.χ. βαλβίδες), αυτό το παράθυρο θερμοκρασίας πρέπει να επεκταθεί προς τα κάτω προκειμένου να επιτευχθεί μια λεπτόκοκκη μικροδομή. 980°C (1796°F) δεν πρέπει να πεφθεί κατωτέρω. Τα κομμάτια προς κατεργασία τοποθετούνται στο φούρνο που θερμαίνεται μέχρι την καυτός-διαμόρφωση της θερμοκρασίας προκειμένου να θερμάνουν επάνω. Μόλις εξισώσει η θερμοκρασία, ένας χρόνος διατήρησης τουλάχιστον 60 λεπτών για κάθε 100 χιλ. του πάχους κομματιών προς κατεργασία πρέπει να παρατηρηθεί. Μετά από αυτό, τα κομμάτια προς κατεργασία αφαιρούνται αμέσως και διαμορφώνονται κατά τη διάρκεια του δηλωμένου παραθύρου θερμοκρασίας. Εάν μια θερμοκρασία 980°C (1800°F) πέφτουν κατωτέρω, το κομμάτι προς κατεργασία πρέπει να θερμαθεί επάνω όπως περιγράφεται ανωτέρω, δεδομένου ότι ειδάλλως θα ήταν πάρα πολύ σταθερό για την περαιτέρω καυτή διαμόρφωση. Η θερμική επεξεργασία μετά από την καυτή διαμόρφωση συστήνεται για τη βελτιστοποίηση των μηχανικών ιδιοτήτων και της αντίστασης διάβρωσης.

Κρύα εργασία

UNS N07080 είναι ιδανικά μορφοποιημένο στο κρύο στο λύση-ανοπτημένο κράτος. Το υλικό έχει ένα σημαντικά υψηλότερο σκληραίνοντας ποσοστό εργασίας από τα ωστενιτικά ανοξείδωτα. Αυτό πρέπει να ληφθεί υπόψη κατά τη διάρκεια του σχεδίου και της επιλογής της διαμόρφωσης των εργαλείων και του εξοπλισμού και κατά τη διάρκεια του προγραμματισμού της διαμόρφωσης των διαδικασιών. Η ενδιάμεση ανόπτηση σε 1040°C (1904°F) που ακολουθείται με μια γρήγορη ψύξη μπορεί κάτω να είναι απαραίτητη στις υψηλές κρύος-διαμορφώνοντας θερμοκρασίες προκειμένου να αποκατασταθεί η περαιτέρω σχηματιστικότητα.

Αφαίρεση των αλάτων και πάστωμα

Τα υψηλής θερμοκρασίας υλικά αναπτύσσουν ένα προστατευτικό στρώμα οξειδίων στην υπηρεσία. Η ανάγκη για πρέπει επομένως να ελεγχθεί σε παραγγελία. Τα οξείδια UNS N07080 και αποχρωματισμοί στην περιοχή γύρω από τις συγκολλήσεις εμμένουν εντονότερα απ'ό, τι στα ανοξείδωτα. Η λείανση χρησιμοποιώντας τις εξαιρετικά λεπτές λειαντικές ζώνες ή τους αλέθοντας δίσκους συστήνεται. Οι αποχρωματισμοί που προκαλούνται με τη λείανση (αλέθοντας έγκαυμα) πρόκειται να αποφευχθούν. Εάν το πάστωμα πρόκειται να πραγματοποιηθεί, οι χρόνοι παστώματος (όπως για όλα τα υψηλής θερμοκρασίας υλικά) πρέπει να κρατηθούν σύντομοι, επειδή μπορούν ειδάλλως να υπόκεινται στη inter-crystalline επίθεση διάβρωσης. Επιπλέον, η θερμοκρασία της γραμμής παστώματος πρέπει να ελεγχθεί. Πρίν παστώνουν στα νιτρικός-υδροφθορικά όξινα μίγματα, τα πυκνά στρώματα οξειδίων πρέπει να καταστραφούν με την ανατίναξη ή τη λείανση, ή να επεξεργαστούν εκ των προτέρων στα αλατισμένα λουτρά.

Κατεργασία

Ενώ UNS N07080 στο λύση-ανοπτημένο όρο είναι ευκολότερο να επεξεργαστεί και η πίεση στα εργαλεία είναι λιγότερος, η καλύτερη ποιότητα επιφάνειας επιτυγχάνεται στον ηλικία-όρο. Τα καλύτερα αποτελέσματα από την άποψη της ποιότητας επιφάνειας και της διαστατικής ακρίβειας του ολοκληρωμένου προϊόντος επιτυγχάνονται από την προγενέστερη επεξεργασία πρίν σκληραίνουν και με τη λήξη στον ηλικία-όρο. Για λόγους αυξανόμενης τάσης να απασχοληθεί η σκλήρυνση σε σύγκριση με τα low-alloy ωστενιτικά ανοξείδωτα, μια χαμηλότερη τέμνουσα ταχύτητα πρέπει να επιλεχτεί και το τέμνον εργαλείο πρέπει να μείνει δεσμευμένο ανά πάσα στιγμή. Ένα επαρκές βάθος τσιπ είναι σημαντικό προκειμένου να κόψει κάτω από μια προηγουμένως διαμορφωμένη εργασία-ζώνη.

Το Nimonic 80A πρέπει να είναι στον πλήρως υποβαλλόμενο σε θερμοθεραπεία όρο για όλες τις διαδικασίες κατεργασίας. Η υψηλή υλική σκληρότητα σε αυτόν τον όρο (250-350 HV) απαιτεί τη χρήση των αυστηρών τεχνικών κατεργασίας.

Συγκόλληση

Το φύλλο UNS N07080 ενώνεται εύκολα από οποιεσδήποτε από τις διαδικασίες συγκόλλησης αντίστασης. Συγκόλληση τήξης με τις συμβατικές διαδικασίες όπως T.I.G ή M.I.G. (εμβύθιση ή παλόμενη μεταφορά) είναι ικανοποιητικός για τα πάχη τμημάτων μέχρι περίπου 5 χιλ. (0,2 ίντσες). Επάνω από αυτό το πάχος η μικροϋπολογιστής-σχισμή μπορεί να εμφανιστεί στη συγκόλληση και την πληγείσα από τη θερμότητα ζώνη.

Η δέσμη ηλεκτρονίων, η συγκόλληση όλες τριβής, αδράνειας και στιγμιαίος-άκρης έχουν χρησιμοποιηθεί επιτυχώς για το πάχος μεγαλύτερο από 5 (0,2 ίντσες).

Οι κανονικές προφυλάξεις για τα κράματα νικελίου συγκόλλησης πρέπει να παρατηρηθούν και η συγκόλληση πρέπει να πραγματοποιηθεί αντιμετωπισμένο στο λύση υλικό. Η θερμική επεξεργασία μετα-συγκόλλησης είναι απαραίτητη για να επιτύχει τις βέλτιστες ιδιότητες.

ΘΕΡΜΙΚΗ ΕΠΕΞΕΡΓΑΣΊΑ

Γενικά, η θερμική επεξεργασία UNS N07080 περιλαμβάνει τρία στάδια:

(1) ανόπτηση λύσης σε 1050-1080°C (1922 – 1976°F) 8 ώρες που ακολουθούνται για με την αερόψυξη.

(2) σταθεροποιώντας ανόπτηση σε 840-860°C (1544 – 1580°F) 24 ώρες που ακολουθούνται για με την αερόψυξη.

(3) σκληραίνοντας ανόπτηση ηλικίας σε 690-710°C (1274 – 1310°F) 16 ώρες που ακολουθούνται για με την αερόψυξη.

Η σταθεροποίηση που ανοπτεί χρησιμοποιείται για να αποβάλει συγκεκριμένα τα καρβίδια στα όρια σιταριού. Η ιδιαίτερα υψηλής αντοχής αύξηση γ “- τα ιζήματα παράγονται κατά τη διάρκεια της επόμενης σκλήρυνσης ηλικίας. Για τις εφαρμογές όπου η δύναμη αντοχής είναι στην εστίαση αντί της αντίστασης ερπυσμού (π.χ. βαλβίδες), η ανόπτηση λύσης πρέπει να εμφανιστεί στη σειρά θερμοκρασίας από το 1010-1050 °C (1850-1922°F) προκειμένου να αντιδραστεί οποιοσδήποτε σχηματισμός χονδροειδούς σιταριού που θα ήταν καταστρεπτικός σε αυτήν την εφαρμογή. Οι μηχανικές ιδιότητες μπορούν να ρυθμιστούν συγκεκριμένα σε ένα ευρύ φάσμα μέσω των παραλλαγών στις παραμέτρους διαμόρφωσης και θερμικής επεξεργασίας. Για κάθε θερμική επεξεργασία, το υλικό πρέπει να παρεμβληθεί στο φούρνο που θερμάθηκε ήδη μέχρι την ανοπτώντας θερμοκρασία και οι πληροφορίες που αναφέρονται στο κεφάλαιο «που θερμαίνει» πρέπει να παρατηρηθούν.

ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

Ράβδος, φραγμός, καλώδιο και σφυρηλατημένο κομμάτι

BS 3076

BS ΩΡ. 1

BS ΩΡ. 601

ASTM B637/ASME SB637

AECMA PrEn 2188/2189/2190/2396/2397

AIR 9165-37

DIN 17240

ΤΟ EN 10090 DIN

Πιάτο, φύλλο και λουρίδα

BS ΩΡ. 201

AECMA PrEn 2191

DIN 17742

ΤΟ EN 10302 DIN

ISO 6208

Σωλήνας και σωλήνας

BS ΩΡ. 401

ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ:

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 δηλώνουν τα βασικά εργαστήρια και το κέντρο βαθμολόγησης.
(3) εκατοντάδες των τεχνολογιών διπλωμάτων ευρεσιτεχνίας.

(4) μέσο μέγεθος σιταριού 9 ή λεπτότερος.

ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ

Ελάχιστη ποσότητα διαταγής	500 χιλιόγραμμο
Τιμή	Διαπραγματεύσιμος
Λεπτομέρειες συσκευασίας	Το νερό αποτρέπει, πλόιμη μεταφορά, ξύλινο κιβώτιο μη-υποκαπνισμού
Σημάδι	Σύμφωνα με τη διαταγή
Χρόνος παράδοσης	60-90 ημέρες
Όροι πληρωμής	T/T, L/C άμεσα, D/P
Δυνατότητα ανεφοδιασμού	100 μετρικοί τόνοι το μήνα
