Λεπτομέρειες:
|
| Υλικό: | UNS S17700, ένα ημι-ωστενιτικό πτώση-σκληραίνοντας ανοξείδωτο χρώμιο-νικέλιο-αργιλίου | ||
|---|---|---|---|
| Υψηλό φως: | ωστενιτικό κράμα ανοξείδωτου,υπερκράμα υψηλής επίδοσης,AISI 631 ειδικά κράματα |
||
Ημι-προϊόντα UNS S17700 (17-7PH, AISI 631) για το ανοξείδωτο ελαστικό στοιχείο, τμήμα μονάδων ώθησης μηχανών, άξονας σκαφών
1 ΠΡΟΪΟΝ
Ημι-προϊόντα UNS S17700 (17-7PH, AISI 631) για το ανοξείδωτο ελαστικό στοιχείο, το τμήμα μονάδων ώθησης μηχανών, τον άξονα κ.λπ. σκαφών.

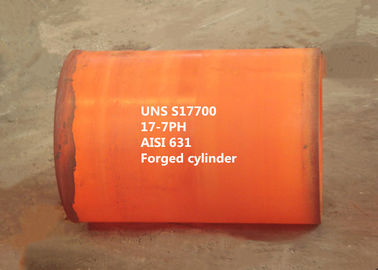

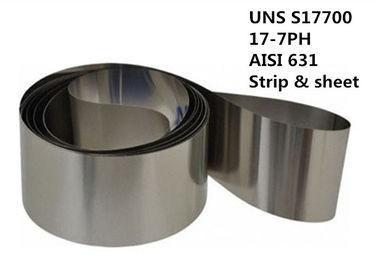

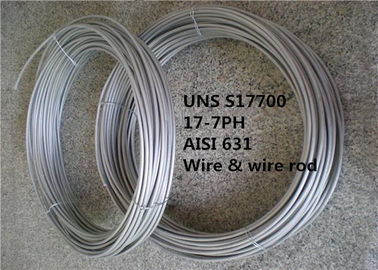

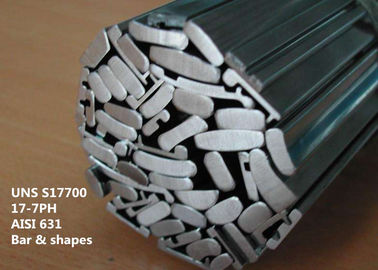

UNS S17700 είναι διαθέσιμο με μορφές προϊόντων ως πιάτο, φύλλο, λουρίδα, σωλήνα, σωλήνα, φραγμό (κύκλος, επίπεδος, hexagon, τετραγωνικός, μορφές), καλώδιο (σχεδιάγραμμα, κύκλος, επίπεδος, τετραγωνικός), σφυρηλατημένα κομμάτια, κ.λπ.
2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ
07CR17NI7AL (GB/T), 17-7PH, AISI 631 (ASTM), SUS 631 (JIS), W.NR. 1.4568, ATI 17-7™
3 ΕΦΑΡΜΟΓΗ
UNS S17700 παρέχει τους πολύτιμους συνδυασμούς ιδιοκτησίας ιδιαίτερα καλοταιριασμένους για το αεροδιάστημα και πολλά απαίτηση εφαρμογών τύπων άνοιξη υψηλής αντοχής.
Αυτό το ειδικό κράμα παρέχει επίσης τα οφέλη για άλλες εφαρμογές που απαιτούν τη σχηματιστικότητα, την υψηλής αντοχής και καλή αντίσταση διάβρωσης, καθώς επίσης και τις άριστες ιδιότητες για τα επίπεδα ελατήρια, belleville (κωνικό ελατήριο) πλυντήρια, ανοξείδωτο ελαστικό στοιχείο, οπές, συνδετήρες, χειρουργικά μέρη, λεπίδες, φυσητήρες, κηρήθρα, τμήμα μονάδων ώθησης μηχανών, μεμβράνη, άξονας σκαφών, δίσκος συμπιεστών και μετρητές πίεσης στις θερμοκρασίες μέχρι 600°F (316°C).
4 ΕΠΙΣΚΟΠΗΣΗ
S17700 το ανοξείδωτο είναι ένα ημι-ωστενιτικό πτώση-σκληραίνοντας ανοξείδωτο χρώμιο-νικέλιο-αργιλίου που παρέχει υψηλής αντοχής και τη σκληρότητα, τις άριστες ιδιότητες κούρασης, την καλή αντίσταση διάβρωσης και την ελάχιστη διαστρέβλωση επάνω στη θερμική επεξεργασία. Διαμορφώνεται εύκολα στον ανοπτημένο όρο, κατόπιν στα υψηλής αντοχής επίπεδα από τις απλές θερμικές επεξεργασίες στους όρους RH 950 και το θόριο 1050. Εξαιρετικά ο υψηλής αντοχής του όρου CH 900 προσφέρει πολλά πλεονεκτήματα όπου η περιορισμένα ολκιμότητα και το workability είναι επιτρεπτές.
Στον υποβαλλόμενο σε θερμοθεραπεία όρο του, αυτό το κράμα παρέχει τις εξαιρετικές μηχανικές ιδιότητες στις θερμοκρασίες μέχρι 900°F (482°C). Η αντίσταση διάβρωσής της και στο θόριο 1050 όρων και στο RH 950 είναι ανώτερη από αυτήν των hardenable τύπων χρωμίου. Σε μερικά περιβάλλοντα, η αντίσταση διάβρωσης προσεγγίζει αυτής των ωστενιτικών ανοξείδωτων νικελίου χρωμίου. Στον όρο CH 900, η γενική αντίσταση διάβρωσής της είναι συγκρίσιμη με αυτήν του τύπου 304. Η κατασκευή των πρακτικών που συστήνονται για άλλα ανοξείδωτα χρώμιο-νικελίου μπορεί να χρησιμοποιηθεί για αυτό το υλικό.
Εκτός από το υλικό που παράγεται από τις τυποποιημένες διαδικασίες καθαρισμού, το υλικό που είναι το κενό τόξο ή electroslag που λειώνουν ξανά είναι διαθέσιμο για την περαιτέρω αύξηση στην αντίσταση στην κούραση, για εκείνες τις εφαρμογές υποκείμενες στις κυκλικές πιέσεις.
5 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):
| Φε | Νι | Al | Χρώμιο | $cu | Γ | ΜΝ | Si | Π | S |
| Ισορροπία | 6.50-7.75 | 0.75-1.50 | 16.0-18.0 | ≤0.50 | ≤0.09 | ≤1.00 | ≤1.00 | ≤0.040 | ≤0.030 |
6 ΣΩΜΑΤΙΚΗ ΙΔΙΟΤΗΤΑ
| Σωματικές ιδιότητες | Όρος | ||||
| Α | Θόριο 1050 | RH 950 | CH 900 | ||
| Πυκνότητα | λίβρες. /in3. (g/cm3) | 0,282 (7,81) | 0,276 (7,65) | 0,276 (7,65) | 0,277 (267) |
| Συντελεστής της ελαστικότητας | ksi. (GPa) | – | 29.0 X 103 (200) | 29.0 X 103 (200) | – |
| Ηλεκτρική ειδική αντίσταση | µΩ•εκατ. | 80 | 82 | 83 | 83 |
| Μαγνητική διαπερατότητα H/m |
@ 25 oersteds | 1.4 – 3,4 | 132 – 194 | 82 – 88 | – |
| @ 50 oersteds | 1.4 – 3,6 | 120 – 167 | 113 – 130 | – | |
| @ 100 oersteds | 1.4 – 3,5 | 80 – 99 | 75 – 87 | 70 | |
| @ 200 oersteds | 1.4 – 3,2 | 46 – 55 | 44 – 52 | 43.5 | |
| Μέγιστος | 1.4 – 3,6 | 134 – 208 | 119 – 135 | 125 | |
| Θερμική αγωγιμότητα, BTU/hr./ft2./°F (W/m/K) |
300 °F (149 °C) | – | 117 (16,9) | 117 (est) (16,9) | 114 (16,4) |
| 500 °F (260 °C) | – | 128 (18,5) | 128 (est) (18,5) | 127 (18,3) | |
| 840 °F (449 °C) | – | 146 (21,1) | 146 (est) (21,1) | 150 (21,6) | |
| 900 °F (482 °C) | – | 146 (21,1) | 146 (est) (21,1) | 151 (21,8) | |
| Σημάνετε το συντελεστή της θερμικής επέκτασης . σε /in. /°F (μm/m/K) |
70 – 200 °F (21 – 93 °C) |
8.5 X 10-6 (15,3) | 5.6 X 10-6 (10,1) | 5.7 X 10-6 (10,3) | 6.1 (11,0) |
| 70 – 400 °F (21 – 204 °C) |
9.0 X 10-6 (16,2) | 6.1 X 10-6 (11,0) | 6.6 X 10-6 (11,9) | 6.2 (11,2) | |
| 70 – 600 °F (21 – 316 °C) |
9.5 X 10-6 (17,1) | 6.3 X 10-6 (11,3) | 6.8 X 10-6 (12,2) | 6.4 (11,5) | |
| 70 – 800 °F (21 – 427 °C) |
9.6 X 10-6 (16,0) | 6.6 X 10-6 (11,9) | 6.9 X 10-6 (12,4) | 6.6 (11,9) | |
7 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ
Χαρακτηριστικές μηχανικές ιδιότητες θερμοκρασίας δωματίου
| Ιδιοκτησία | Όρος | |||||||||||||||
| Α | Τ | Θόριο 1050 | 1750 | Ρ 100 | RH 950 | Γ | CH 900 | |||||||||
| UTS, ksi. (MPA) | 120 | (827) | 145 | (1000) | 200 | (1379) | 133 | (917) | 175 | (1207) | 230 | (1586) | 230 | (1586) | 295 | (2034) |
| 0,2% YS, ksi. (MPA) | 45 | (310) | 100 | (690) | 185 | (1276) | 42 | (290) | 115 | (793) | 210 | (1448) | 190 | (1310) | 275 | (1896) |
| Επιμήκυνση % σε 2» | 35 | 9 | 8 | 19 | 9 | 7 | 5 | 2 | ||||||||
| Rockwell σκληρότητα | B85 | C31 | C43 | B85 | C37 | C48 | C44 | C52 | ||||||||
8 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ
Η αντίσταση διάβρωσης του ανοξείδωτου S17700 στο θόριο 1050 όρων και το RH 950 είναι γενικά ανώτερη από αυτήν των τυποποιημένων hardenable τύπων χρωμίου ανοξείδωτων όπως οι τύποι 410, 420 και 431, αλλά δεν είναι αρκετά τόσο καλή όσο τον τύπο 304 χρώμιο-νικέλιο. Αντίσταση διάβρωσης στις προσεγγίσεις CH 900 όρου που του τύπου 304 ανοξείδωτο στα περισσότερα περιβάλλοντα.
Πίεση που ραγίζει στα θαλάσσια περιβάλλοντα
Τα πτώση-σκληραίνοντας ανοξείδωτα, όπως τα hardenable ανοξείδωτα χρωμίου, μπορούν να υπόκεινται στο ράγισμα διάβρωσης πίεσης όταν τονίζεται και εκτεθειμένος σε μερικά διαβρωτικά περιβάλλοντα. Η τάση συσχετίζεται με τον τύπο ανοξείδωτου, σκληρότητάς της, του επιπέδου εκτατής πίεσης και του περιβάλλοντος.
Οι δοκιμές ραγίσματος πίεσης στα σκληραίνοντας κράματα πτώσης έχουν διευθυνθεί σε μια θαλάσσια ατμόσφαιρα 82 πόδ. (25 μ) από την ίσαλη γραμμή χρησιμοποιώντας φορτωμένα τα δύο-σημείο δείγματα κλίση-ακτίνων.
Τα στοιχεία αναφερόμενα εδώ είναι τα αποτελέσματα των πολλαπλάσιων δειγμάτων που εκτίθενται σε επίπεδα πίεσης 50 και 75% της πραγματικής δύναμης παραγωγής των υλικών δοκιμασμένων. Τα δείγματα δοκιμής ήταν 0,050 μέσα. (0,127 χιλ.) πυκνά υποβαλλόμενος σε θερμοθεραπεία στο θόριο 1050 όρων και το RH 950. Τα δείγματα στον όρο CH 900 ήταν 0,041 μέσα. (1,04 χιλ.) πυκνά. Η μακροχρόνια διάσταση όλων των δειγμάτων κόπηκε εγκάρσιος στην κατεύθυνση κυλίσματος.
Κατά σύγκριση των διάφορων υποβαλλόμενων σε θερμοθεραπεία όρων, τη στοιχεία δείχνουν ότι το ανοξείδωτο S17700 έχει τη μέγιστη αντίσταση στην πίεση ραγίζοντας στον όρο CH 900. Επιπλέον, θόριο 1050 όρου, αν και κάπως λιγότερο ανθεκτικός από ρυθμίστε το CH 900, εμφανίζεται να είναι ανθεκτικότερος στην πίεση ραγίζοντας από τον όρο RH 950.
Ο πίνακας 8-1 συνοψίζει τα στοιχεία δοκιμής. Επιπλέον, στην ήπια βιομηχανική ατμόσφαιρα, τα δείγματα που τονίστηκαν σε 90% της δύναμης παραγωγής τους δεν είχαν σπάσει μετά από 730 ημέρες της έκθεσης.
Περίληψη πινάκων 8-1 των δοκιμών πίεση-ραγίσματος στην παράκτια έκθεση
| Θερμική επεξεργασία | Τονισμένος σε 50% της 0,2% δύναμης παραγωγής | Τονισμένος σε 50% της 0,2% δύναμης παραγωγής | ||||
| Πίεση, ksi. (MPA) | Ημέρες στην αποτυχία | Ημέρες σειράς | Πίεση, ksi. (MPA) | Ημέρες στην αποτυχία | Ημέρες σειράς | |
| Θόριο 1050 | 100.8 (694) | Καμία αποτυχία σε 746 ημέρες | – | 151.3 (1043) | 100 (2) ** | 82 – 118 *** |
| Θόριο 1050 | 89.0 (614) | Καμία αποτυχία σε 746 ημέρες | – | 133.6 (921) | Καμία αποτυχία σε 746 ημέρες | – |
| RH 950 | 111.6 (769) | 30.2 | 16 – 49 | 167.5 (1154) | 7.4 | 6 – 10 |
| RH 950 | 110.2 (759) | 116(1) ** | – | 165.4 (1141) | 51.6 | 26 – 71 |
| CH 900 | 142.8 (986) | Καμία αποτυχία σε 746 ημέρες | – | 214.2 (1476) | Καμία αποτυχία σε 746 ημέρες | – |
9 ΘΕΡΜΙΚΗ ΕΠΕΞΕΡΓΑΣΊΑ
S17700 το ανοξείδωτο απαιτεί τρία ουσιαστικά βήματα στην επεξεργασία με θερμότητα:
1) Βελτίωση ωστενίτη
2) Ψύξη για να μετασχηματίσει τον ωστενίτη στο μαρτενσίτη
3) Σκλήρυνση πτώσης
Τυποποιημένες θερμικές επεξεργασίες
Παρουσιάζει τις διαδικασίες για το υλικό στον όρο Α στο θόριο 1050 όρων και το RH 950.
Ρυθμίστε το Α
Για την -διαδικασία που ανοπτεί (μύλος που ανοπτεί), το κράμα πρέπει να θερμαθεί έως 1950 ± 25°F (1066 ± 14°C) για τρία λεπτά για κάθε 0,1 μέσα. (2,5 χιλ.) του πάχους, και του αέρα που δροσίζεται. Αυτή η επεξεργασία μπορεί να απαιτηθεί για να αποκαταστήσει την ολκιμότητα του κρύος-εργασμένου υλικού έτσι ώστε μπορεί να λάβει τον πρόσθετο σχεδιασμό ή τη διαμόρφωση. Αν και οι περισσότεροι που διαμορφώνονται ή που σύρονται μέρη δεν απαιτούν
επαν-ανοπτώντας πριν από τη σκλήρυνση, η ανόπτηση πρέπει στα σοβαρά διαμορφωμένα ή συρμένα μέρη για να είναι υποβαλλόμενη σε θερμοθεραπεία για να ρυθμίσει το θόριο 1050 εάν η πλήρης απάντηση στη θερμική επεξεργασία απαιτείται. Η ανόπτηση είναι περιττή στην περίπτωση της θερμικής επεξεργασίας RH 950.
Διαδικασία από τον όρο Α στο θόριο 1050 όρων
Διαδικασία από τον όρο Α στους όρους RH 950
Διαδικασία από τον όρο Α στους όρους CH 900
10 ΣΧΗΜΑΤΙΣΤΙΚΟΤΗΤΑ
S17700 το ανοξείδωτο στον όρο Α μπορεί να διαμορφωθεί ανάλογα στον τύπο 301. Λειτουργεί σκληραίνει γρήγορα και μπορεί να απαιτήσει την ενδιάμεση ανόπτηση στο βαθύ σχέδιο ή με να αποτελέσει τα περίπλοκα μέρη. Το Springback είναι παρόμοιο με αυτό του τύπου 301.
Αυτό το κράμα είναι εξαιρετικά σκληρό και ισχυρό Condition Γ. Επομένως, οι τεχνικές επεξεργασίας για τέτοια υλικά πρέπει να χρησιμοποιηθούν.
11 ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ
Φύλλο, λουρίδα και πιάτο cAms 5528
Φύλλο και λουρίδα-κρύο cAms 5529 που κυλιούνται
Ενωμένος στενά σωλήνας cAms 5568
Φραγμοί και σφυρηλατημένα κομμάτια cAms 5644
Καλώδιο cAms 5678
Ενώνοντας στενά καλώδιο cAms 5824
Καλώδιο ανοίξεων ASTM A313
Γενικές απαιτήσεις ASTM A480/ASME SA480 για το πλατείες ανοξείδωτες και πυρίμαχες πιάτο χάλυβα, το φύλλο, και τη λουρίδα
Γενικές απαιτήσεις ASTM A484/ASME SA484 για τους φραγμούς, τα καταλύματα και τα σφυρηλατημένα κομμάτια ανοξείδωτου
ASTM A564/φραγμοί, καλώδιο και μορφές ASTM SA564
ASTM A579 Forings
ASTM A693/φύλλο, πιάτο και λουρίδα ASME SA693
Σκληραίνοντας σφυρηλατημένα κομμάτια ανοξείδωτου ηλικίας ASTM A705/ASME SA705
Mil-S25043
12 ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ
(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 κρατικά βασικά εργαστήρια και κέντρο βαθμολόγησης.
(3) κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνολογίες.
(4) διαδικασία οσμηρών εξαιρετικά-αγνότητας: VIM + IG-ESR + VAR
(5) άριστη υψηλή επίδοση.
13 ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ
| Ελάχιστη ποσότητα διαταγής | Διαπραγματεύσιμος |
| Τιμή | Διαπραγματεύσιμος |
| Λεπτομέρειες συσκευασίας | Το νερό αποτρέπει, πλόιμη μεταφορά, τυποποιημένη συσκευασία εξαγωγής του μύλου |
| Σημάδι | Σύμφωνα με τη διαταγή |
| Χρόνος παράδοσης | 60-90 ημέρες |
| Όροι πληρωμής | T/T, L/C άμεσα, D/P |
| Δυνατότητα ανεφοδιασμού | 300 μετρικοί τόνοι το μήνα |
