316ln-IG ειδικά κράματα σφυρηλατημένων κομματιών ανοξείδωτου για τη καθαρή ενέργεια και Oceaneering

316ln-IG σφυρηλατημένα κομμάτια ανοξείδωτου και σφυρηλατημένα κομμάτια πτώσης για το γενικό σύστημα ITER

ΠΡΟΪΟΝ

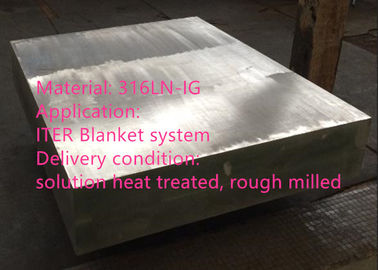

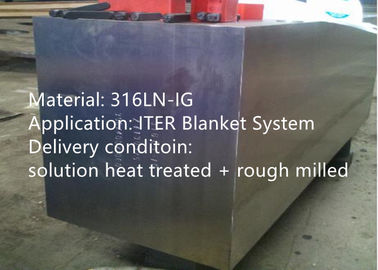

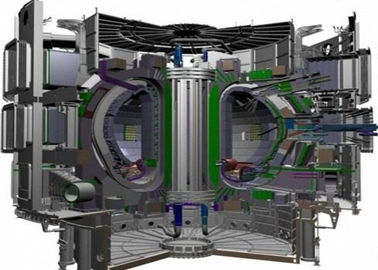

316ln-IG σφυρηλατημένα κομμάτια ανοξείδωτου και σφυρηλατημένα κομμάτια πτώσης για το γενικό σύστημα του διεθνούς θερμοπυρηνικού πειραματικού αντιδραστήρα το (ITER)

ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

UNS S31653, 022Cr17Ni12Mo2N, W.Nr.1.4404, 1,4432, x2CrNiMo17-12-2

ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

ITER_D_G2VF8B V1.1

EN 10222-1 σφυρηλατημένα κομμάτια χάλυβα για λόγους πίεσης, μέρος 1: Γενικές απαιτήσεις για τα ανοικτά σφυρηλατημένα κομμάτια κύβων

Ο EN ISO 6892-1 μεταλλικά υλικά, εκτατή δοκιμή, μέρος 1: Μέθοδος δοκιμής στη θερμοκρασία δωματίου

Ο EN ISO 6892-2 μεταλλικά υλικά, εκτατή δοκιμή, μέρος 2: Μέθοδος δοκιμής στην ανυψωμένη θερμοκρασία

EN 10228-4 μη καταστρεπτική δοκιμή των σφυρηλατημένων κομματιών χάλυβα, μέρος 4: Υπερηχητική δοκιμή ωστενιτικού

και ωστενιτικός-φερριτικά σφυρηλατημένα κομμάτια ανοξείδωτου

EN 10228-2 μη καταστρεπτική δοκιμή των σφυρηλατημένων κομματιών χάλυβα, μέρος 2: Penetrant δοκιμή

EN 10204 μεταλλικά προϊόντα: Τύπος εγγράφων επιθεώρησης

Ο EN ISO 643 μικρογραφικός προσδιορισμός χαλύβων του προφανούς μεγέθους σιταριού

ASTM Ε 45 τυποποιημένες μέθοδοι δοκιμής για το περιεχόμενο συνυπολογισμού του χάλυβα

Τυποποιημένες μέθοδοι δοκιμής ASTM A342 για τη διαπερατότητα των μαγνητικών υλικών Feebly

ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος)

FERRITE ΙΚΑΝΟΠΟΙΗΜΕΝΗ ΚΑΙ ΜΑΓΝΗΤΙΚΗ ΔΙΑΠΕΡΑΤΟΤΗΤΑ

Η ferrite περιεκτικότητα σε αξιολόγησε τη χρησιμοποίηση του διαγράμματος Schaeffler, τροποποιημένος από Pryce και Andrews (σχήμα RMC 1341,2, παράγραφος 3, ο rcc-Κ. 2007) θα είναι λιγότερο από 0.5%.

Η σχετική μαγνητική διαπερατότητα των τελειωμένων σφυρηλατημένων κομματιών θα μετρηθεί στη θερμοκρασία δωματίου μετά από την ανόπτηση λύσης. Η αξία που μετριέται θα είναι χαμηλότερη από ή ίσος σε 1,03 για τους τομείς πάνω από 80000A/m (1000Oe) σύμφωνα με τη μέθοδο 2 δοκιμής ή μετρημένος με έναν χαμηλό δείκτη διαπερατότητας μ σύμφωνα με τη μέθοδο 3 του ASTM A342.

Ένα δείγμα ανά μέρος θα ληφθεί από μια θέση κοντά στα μηχανικά δείγματα δοκιμής.

Οι μετρήσεις που γίνονται με άλλες φυσικές μεθόδους (π.χ. permascope, magnetoscope, κ.λπ.) μπορούν να γίνουν αποδεκτοί υπό τον όρο ότι οι πληροφορίες παρέχονται για το σημάδι τύπων και εμπορίου των συσκευών προτεινόμενο και τις πληροφορίες για τη βαθμολόγηση. Για αυτές τις μεθόδους 1 δοκιμή θα απαιτηθεί ανά σφυρηλατημένο κομμάτι.

ΔΟΜΗ

Μια μικρογραφική εξέταση, με τις φωτογραφίες, θα είναι διενεργηθείς παράλληλος στην κύρια κατεύθυνση της επέκτασης. Η δομή πρέπει να είναι ομοιογενής.

(1) μέγεθος σιταριού

Ο αριθμός μεγέθους σιταριού που καθορίζεται σύμφωνα με το EN ISO 643 θα είναι ίσος ή μεγαλύτερος από 3. Ο προσδιορισμός εκτελείται στα δείγματα δοκιμής που λαμβάνονται από την άμεση εγγύτητα των μηχανικών δειγμάτων δοκιμής.

(2) μη μεταλλικοί συνυπολογισμοί

Το ποσό και ο καθορισμός θα καλύψουν τις απαιτήσεις του κενού εγχειριδίου ITER οι ορισμοί θα συναντήσουν το τυποποιημένο ASTM e45-10: Microinclusions (γηγενείς συνυπολογισμοί ανιχνεύσιμοι με τις μικροσκοπικές μεθόδους δοκιμής): η μέθοδος Δ ισχύει ASTM e45-10. Ο αριθμός επιπέδων δριμύτητας θα είναι το πολύ-πολύ 1 για τους τύπους συνυπολογισμών Α, Β και Γ και το πολύ-πολύ 1,5 για το Δ.

ΟΡΟΣ ΠΑΡΑΔΟΣΗΣ

Στον υποβαλλόμενο σε θερμοθεραπεία όρο λύσης και επεξεργασμένος στη μηχανή στο όπως-παραδοθε'ν σχεδιάγραμμα.

ΕΚΤΑΤΕΣ ΙΔΙΟΤΗΤΕΣ

ΕΞΕΤΑΣΗ ΔΙΕΙΣΔΥΣΗΣ

100% η υγρή penetrant επιθεώρηση κάθε σφυρηλατημένου κομματιού θα αναληφθεί σύμφωνα με τις απαιτήσεις του EN 10228-2. Η χρήση ενός ITER ενέκρινε υγρό penetrant είναι υποχρεωτική όπως διευκρινίζεται μέσα στο κενό εγχειρίδιο ITER.

ΟΓΚΟΜΕΤΡΙΚΗ ΕΞΕΤΑΣΗ

100% της υπερηχητικής επιθεώρησης κάθε προϊόντος θα παρασχεθεί σύμφωνα με το EN 10228: Μέρος 4. Τα κριτήρια αποδοχής, που εξαρτώνται από το πάχος, θα είναι εκείνα που καθορίζονται στο τυποποιημένο EN 10228-4. Η ποιοτική κατηγορία 3 υιοθετείται για τα σφυρηλατημένα κομμάτια που χρησιμοποιούνται για τη δομική εφαρμογή.

Αυτή η εξέταση θα εκτελεσθεί όταν επιτρέπει το σχεδιάγραμμα του μέρους την ικανοποιητική απόδοση δοκιμής. Θα εκτελεσθεί κατά ακόλουθη σειρά την προτίμηση:

- μετά από την τελική κατεργασία

- μετά από τη θερμική επεξεργασία για τις μηχανικές ιδιότητες, εάν η επόμενη κατεργασία εκτελείται ή όχι.

Ο ολόκληρος όγκος του μέρους υπόκειται στην υπερηχητική εξέταση. 100% η κάλυψη ανίχνευσης που καθορίζεται σε §12.4 του τυποποιημένου EN 10228-4 θα εκτελεσθεί.

Οι σειρές εξεταζόμενες και τα κριτήρια αποδοχής που εξαρτάται από το πάχος του μέρους που εξετάζεται, θα είναι εκείνες που καθορίζονται από το τυποποιημένο EN 10228-4 για τον κανονικό έλεγχο.

ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ:

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 δηλώνουν τα βασικά εργαστήρια και το κέντρο βαθμολόγησης.
(3) εκατοντάδες των τεχνολογιών διπλωμάτων ευρεσιτεχνίας.
(4) άριστες ποιότητα και απόδοση που είναι απαραίτητη για να εγγυηθεί τη σταθερή εργασία του ITER.

(5) εγκεκριμένος αξιόπιστος μακροπρόθεσμος προμηθευτής από το ITER ΚΊΝΑ.
