740H / Υπερκράμα υψηλής επίδοσης UNS N07740, ειδικοί σωλήνας Semless κραμάτων και σωλήνας

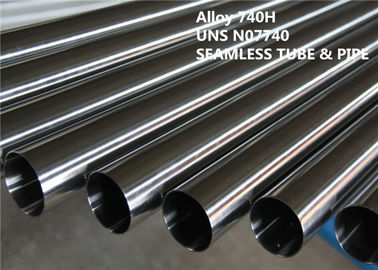

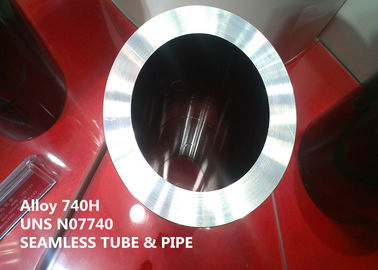

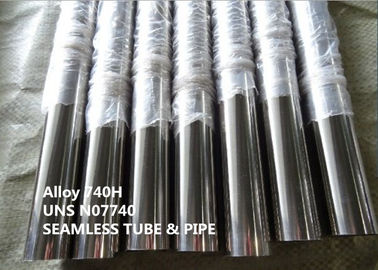

Σωλήνας και σωλήνας υπερκραμάτων 740H υψηλής επίδοσης semless (UNS N07740) για τον προηγμένο εξαιρετικά-εξαιρετικά κρίσιμο λέβητα

1 ΠΡΟΪΟΝ

Σωλήνας και σωλήνας υπερκραμάτων 740H υψηλής επίδοσης semless (UNS N07740) για τον προηγμένο εξαιρετικά-εξαιρετικά κρίσιμο λέβητα.

Τα τυποποιημένα έντυπα ημι-προϊόντων περιλαμβάνουν το χωρίς συγκόλληση σωλήνα και το σωλήνα, το στρογγυλό φραγμό, σφυρηλατώντας κ.λπ.

2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

UNS N07740, INCONEL® κράμα 740H

3 ΕΦΑΡΜΟΓΗ

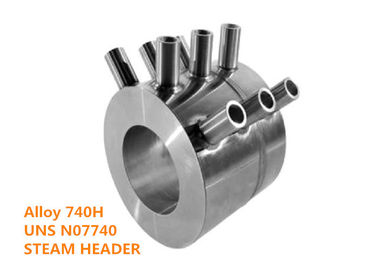

Το κράμα 740H είναι μια νικέλιο-βάση, hardenable υπερκράμα πτώσης που προσφέρει έναν μοναδικό συνδυασμό υψηλής αντοχής και αντίστασης ερπυσμού στις ανυψωμένες θερμοκρασίες μαζί με την αντίσταση στη διάβρωση τέφρας άνθρακα. Το κράμα στόχευσε αρχικά για τη χρήση ως σωλήνες λεβήτων α-USC στα superheater τμήματα αυτών των εγκαταστάσεων αλλά προσαρμόστηκε έπειτα για την εφαρμογή ως υλικό για τις επιγραφές ατμού με τις οποίες οι σωλήνες λεβήτων συνδέονται. Α-USC οι σωλήνες λεβήτων είναι συμβατικά μεγέθη [χαρακτηριστικά 1,5 έως 3 ίντσα (38 έως 76 χιλ.) έξω από τη διάμετρο]. Τα κύρια μεγέθη σωλήνων επιγραφών ατμού καταλαμβάνουν μια πολύ μεγαλύτερη σειρά μεγέθους, με την εξωτερική διάμετρο μεγαλύτερη από 12 ίντσες (305 χιλ.) και το πάχος τοίχων πιθανό που υπερβαίνει 1,5 ίντσες (38 χιλ.). Ο άνευ ραφής ατμός θερμαίνει εκ νέου τη διοχέτευση με σωλήνες, μέχρι στην εξωτερική διάμετρο 30 ίντσας (760 χιλ.), είναι επίσης μια εφικτή γραμμή παραγωγής με το κράμα 740H.

4 ΕΠΙΣΚΟΠΗΣΗ

Το κράμα 740H είναι ένα hardenable υπερκράμα ηλικίας που σχεδιάζεται συγκεκριμένα για την προηγμένη εξαιρετικά εξαιρετικά κρίσιμη ηλεκτρική παραγωγή.

Δεδομένου ότι η παγκόσμια ζήτηση για τη ηλεκτρική δύναμη αυξάνεται, οι κυβερνήσεις επίσης απαιτούν να ελεγχθούν αυστηρά οι εκπομπές για να ελαχιστοποιήσουν τα φαινόμενα του θερμοκηπίου του ίχνους άνθρακα της κοινωνίας. Παρά εκείνη την κατάσταση, ο άνθρακας, το πετρέλαιο και το φυσικό αέριο συνεχίζουν να είναι τα σημαντικότερα καύσιμα για τις εγκαταστάσεις ηλεκτρικής παραγωγής. Ενώ η πυρηνική, ηλιακής και αέρα παραγωγή στροβίλων αερίου, αναμένεται για να αυξηθεί, ο άνθρακας προβλέπεται ακόμα για να τροφοδοτήσει με καύσιμα 37% της παγκόσμιας ηλεκτρικής παραγωγικής ικανότητας το 2035. Κατά συνέπεια, υπάρχει μια ισχυρή ώθηση για την ανάπτυξη της καθαρότερης, αποδοτικότερης ηλεκτρικής παραγωγής. Η αποδοτικότητα καύσιμο-βαλμένων φωτιά των απολίθωμα λεβήτων αυξάνεται με τη λειτουργούσες θερμοκρασία και την πίεση. Έχουν υπάρξει προοδευτικές αυξήσεις σε αυτούς τους όρους για το σχέδιο λεβήτων που καταλήγει στην προηγμένη εξαιρετικά-εξαιρετικά κρίσιμη τεχνολογία (α-USC). Α-USC οι λέβητες αναμένονται για να προσφέρουν τα επίπεδα αποδοτικότητας παραγωγής άνω των 50% (HHV) και η λειτουργία τους είναι τέτοια που οι εκπομπές άνθρακας-βάσεων μπορούν να συλλεχθούν εύκολα και να διαχωριστούν.

Τα προγράμματα για να αναπτυχθεί η ικανότητα α-USC είναι αυτήν την περίοδο - ενεργός σε όλο τον κόσμο. Δεδομένου ότι οι εγκαταστάσεις α-USC θα αναπτύξουν δραστηριότητες στις υψηλότερες θερμοκρασίες (700° σε 760°C) και τις πιέσεις (MPA μέχρι 35), τα υπερκράματα νικέλιο-βάσεων απαιτούνται για να συναντήσουν τις ακαμψίες της αντίστασης δύναμης και διάβρωσης. Το κράμα 740H αναπτύχθηκε συγκεκριμένα για να λειτουργήσει υπό αυτούς τους απαιτητικούς όρους υπηρεσιών.

5 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):

Πίνακας 1 (% σε βάρος)

6 ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Πυκνότητα: ρ=8.05 g/cm3 (0,291 lb/in3)

Θερμοκρασία τήξης: 1288-1362℃ (2350-2484°F)

Ηλεκτρική ειδική αντίσταση: 702.7 Ω-circ mil/ft (1.168μ Ω - μ)

7 ΜΕΤΑΛΛΟΓΡΑΦΙΑ

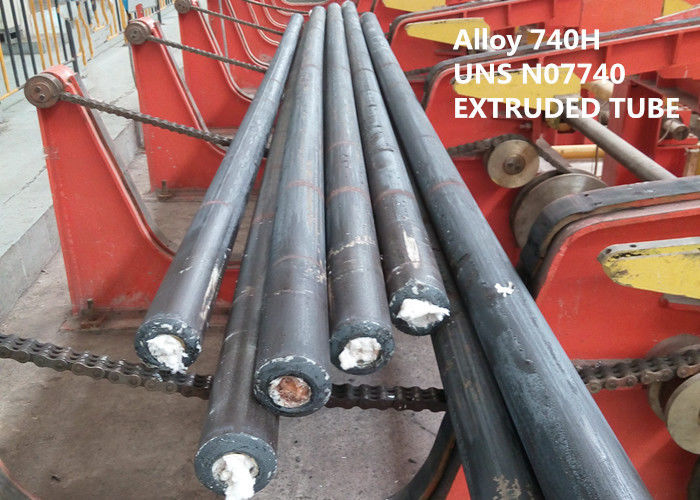

Το κράμα 740H εκθέτει μια ωστενιτική δομή και είναι ηλικία που από την πτώση μιας πρωταρχικής (γ') Ni3 (Al, Tj, NB) φάσης γάμμα. Κατά τη διάρκεια της θερμικής επεξεργασίας, του νιόβιου, του αργιλίου, και της μορφής τιτανίου τα πρωταρχικά ιζήματα γάμμα απαίτησαν για την ενίσχυση. Η μικροδομή του κράματος 740H εξώθησε το σωλήνα στη λύση που ανοπτήθηκε και ο ηλικίας όρος βλέπει στο σχήμα 1. Οι δεύτερες φάσεις που παρατηρούνται σε αυτόν τον όρο περιλαμβάνουν τα αρχικά carbo-νιτρίδια (NB, Tj) (Γ, Ν) τύπος, καρβίδια τύπων χρωμίου₂₃ Γ₆, και γάμμα πρωταρχικό. Η πρόσθετη έκθεση πέρα από τη σειρά θερμοκρασίας που προσδοκάται για την υπηρεσία α-USC χρησιμεύει απλά να τροποποιήσει τα σχετικά ποσά αυτών των ίδιων φάσεων. Το σχήμα 2 παρουσιάζει εικόνα SEM της μικροδομής του κράματος 740H μετά από την ανόπτηση λύσης που ακολουθείται από την έκθεση για 5000 ώρες σε 1380°F (750°C).

Σχήμα 1 μικροδομή της λύσης που ανοπτείται και ηλικίας σωλήνας κραμάτων 740H. Το Νο 3 μέγεθος σιταριού ASTM - ενίσχυση 200X – αντιδραστήριο Kallings χαράζει.

Σχήμα 2 μικροδομή του κράματος 740H μετά από 5000 ώρες σε 1380°F (750°C). Η ανάλυση SEM αποκαλύπτει τα μεμονωμένα πρωταρχικά μόρια γάμμα και καρβίδια ορίου σιταριού.

8 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Το κράμα 740H εκθέτει την υψηλής αντοχής και μεταλλουργική σταθερότητα στις ανυψωμένες θερμοκρασίες.

Μηχανικές απαιτήσεις ιδιοτήτων σύμφωνα με ASTM B983

9 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

Αντίσταση διάβρωσης και θερμότητας

Με το υψηλό περιεχόμενο χρωμίου του, το κράμα 740H προσφέρει την άριστη αντίσταση στη διάβρωση στις ανυψωμένες θερμοκρασίες. Αυτό είναι ιδιαίτερα σημαντικό για τους σωλήνες λεβήτων όπως εκτίθενται στη διάβρωση εστιών στο εξωτερικό και τη διάβρωση steamside στο εσωτερικό. Το κράμα 740H έχει αξιολογηθεί εκτενώς και κάτω από τα δύο σύνολα όρων.

Διάβρωση εστιών

Το κλειδί για την υιοθέτηση της προηγμένης εξαιρετικά-εξαιρετικά κρίσιμης τεχνολογίας λεβήτων (α-USC) είναι διαβεβαίωση ότι η αντίσταση διάβρωσης εστιών του επιλεγμένου κράματος σωλήνων λεβήτων θα εγγυηθεί λιγότερο από 2 χιλ. απώλειας μετάλλων σε 200.000 ώρες στη λειτουργούσα θερμοκρασία ατμού (700°C στην Ευρώπη και την Ασία και 760°C στις ΗΠΑ). Από ιδιαίτερη σπουδαιότητα είναι το γεγονός ότι η διάβρωση άνθρακας-τέφρας είναι μια λειτουργία όχι μόνο της σύνθεσης κραμάτων αλλά του περιβάλλοντος λεβήτων από την άποψη της χημείας άνθρακα και των λειτουργούντων όρων λεβήτων. Η σύνθεση άνθρακα δεδομένου ότι επηρεάζει το περιβάλλον λεβήτων είναι αρχικής εκτίμησης. Δυστυχώς, οι συνθέσεις άνθρακα ποικίλλουν ευρέως ακόμη και μέσα στους αναγνωρισμένους τέσσερις αρχικούς τύπους άνθρακα που κάνουν απόλυτους, το πραγματικό κόσμο, προβλέψεις ποσοστού διάβρωσης δύσκολες εάν όχι αδύνατες.

Ο άνθρακας περιέχει χαρακτηριστικά μια σημαντική ποσότητα του θείου που καθώς Kung έχει shown4 εξελίσσει στο H2S, S2, το SO2, SO3 και το ΜΑΡΟΎΛΙ κατά τη διάρκεια της καύσης. Άλλα συστατικά άνθρακα, όπως τα χλωρίδια, η αλκαλική και αλκαλική γη, ποτίζουν το ικανοποιημένο και συνολικό παιχνίδι περιεκτικότητας σε τέφρα επιπλέον ένας σημαντικός ρόλος στη διάβρωση εστιών. Λειτουργούντες όροι λεβήτων, όπως η λειτουργούσες θερμοκρασία ατμού, τα oxy-καύσιμα (χαμηλό NOX) και οι στρατηγικές στις χαμηλότερες εκπομπές, παραδείγματος χάριν πλένοντας τον άνθρακα για να μειώσει το pyritic θείο (FeS) ή τη χρήση ρευστοποιημένος - καύση κρεβατιών που χρησιμοποιεί τον ασβεστόλιθο για να βελτιώσει το σχηματισμό SO2 κατά τη διάρκεια των ποσοστών διάβρωσης κραμάτων επιρροής καύσης άνθρακα επιπλέον.

10 ΟΔΗΓΙΑ ΕΡΓΑΣΙΑΣ

Το κράμα 740H είναι ένα ηλικία-υπερκράμα που παρέχεται χαρακτηριστικά στη λύση που ανοπτείται και ηλικία-που όρος.

Καυτή διαμόρφωση

Η συνιστώμενη σειρά θερμοκρασίας για την καυτός-διαμόρφωση των διαδικασιών όπως το σφυρηλατημένο κομμάτι ή hot-rolling είναι μεταξύ 870°C (1600°F) και 1190°C (2175°F).

Ανόπτηση

Οι ανοπτώντας πρακτικές περιγράφονται σε περίπτωση 2702 κώδικα ASME, η οποία διευκρινίζει μια θερμοκρασία του ελάχιστου 1100°C (2010°F), για 1 ώρα ανά μια ίντσα (25.4mm) πάχους αλλά περισσότερο από 30 λεπτών. Η ανοπτώντας σειρά μπορεί να επεκτείνει τόσο υψηλό όσο 1160°C (2125°F). Οι συγκεκριμένοι ανοπτώντας όροι θα εξαρτηθούν από τη μορφή προϊόντων και την προοριζόμενη εφαρμογή. Η απόσβεση νερού συστήνεται μετά από την ανόπτηση λύσης,

Σκλήρυνση ηλικίας

Η περίπτωση 2702 κώδικα ASME επίσης διευκρινίζει την ηλικία-σκληραίνοντας πρακτική για το κράμα 740H. Η γήρανση θα εκτελεσθεί στη θερμοκρασία μεταξύ 760°C (1400°F) και 815°C (1500°F), για ένα ελάχιστο 4 ωρών. Ο ελάχιστος χρόνος γήρανσης θα αυξηθεί για τα πάχη επάνω από 2 ίντσες (50,8 χιλ.) στο πάχος σε ένα ποσοστό ώρας ½ ανά ίντσα του πρόσθετου πάχους. Η γήρανση θα ακολουθηθεί με την αερόψυξη. Αυτές οι ίδιες οδηγίες για την ηλικία-σκλήρυνση πρέπει να ακολουθηθούν για τη θερμική επεξεργασία μετα-συγκόλλησης.

11 ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

Οι ιδιότητες των άνευ ραφής σωληνοειδών προϊόντων διευκρινίζονται σε ASTM B983.

Το κράμα 740H εγκρίνεται από τον κώδικα λεβήτων και δοχείων πίεσης ASME για την παράγραφο Ι την κατασκευή (λέβητες δύναμης) από την περίπτωση 2702 κώδικα, και για την κατασκευή κάτω από ASME B31.1 από την περίπτωση 190 κώδικα. Οι επιτρεπόμενες πιέσεις καθορίζονται για τις λειτουργούσες θερμοκρασίες από περιβαλλοντικό σε 800°C (1472°F).

12 ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ:

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 δηλώνουν τα βασικά εργαστήρια και το κέντρο βαθμολόγησης.
(3) κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνολογίες.

(4) διαδικασία οσμηρών εξαιρετικά-αγνότητας: VIM + IG-ESR + VAR

(5) άριστη υψηλή επίδοση.

13 ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ
