K94100 / Invar 42 ειδικά κράματα σιδήρου νικελίου για αυτοκίνητο με τη θερμοκρασία 360℃ κιουριού

Κράμα 42 σιδήρου νικελίου (K94100, Invar 42) ημι-προϊόντα για τους αυτοκίνητους και βιομηχανικούς ηλεκτρικούς βολβούς λαμπτήρων

1 ΠΡΟΪΟΝ

Κράμα 42 σιδήρου νικελίου (UNS K94100, W.Nr. 1.3917, Invar 42) φραγμός, σωλήνας, λουρίδα, καλώδιο, σφυρηλατώντας για τους αυτοκίνητους και βιομηχανικούς ηλεκτρικούς βολβούς λαμπτήρων.

Το κράμα 42 είναι διαθέσιμο να έχε τα τυποποιημένα ημιτελή έντυπα:

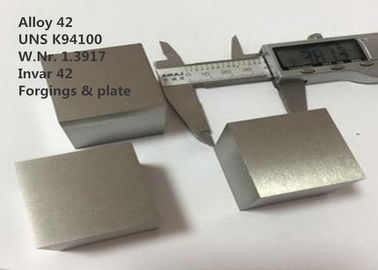

Φύλλο

Όρος παράδοσης: Καυτός ή ελασματοποιημένος εν ψυχρώ, υποβαλλόμενος σε θερμοθεραπεία, αφαιρεσμένος τα άλατα ή παστωμένος

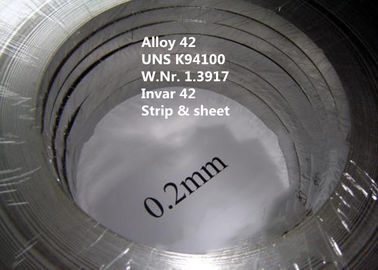

Λουρίδα

Όρος παράδοσης: Ελασματοποιημένος εν ψυχρώ, υποβαλλόμενος σε θερμοθεραπεία, παστωμένος ή φωτεινός ανοπτημένος

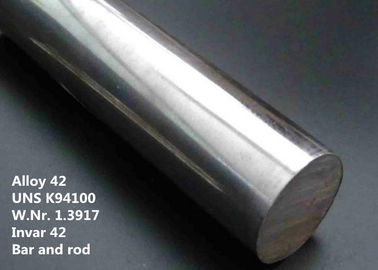

Φραγμός και ράβδος

Όρος παράδοσης: Σφυρηλατημένος, κυλημένος, συμένος, υποβαλλόμενος σε θερμοθεραπεία, οξειδωμένος, αφαιρεσμένος τα άλατα ή παστωμένος, γυρισμένος, ξεφλουδισμένος, αλεμένος ή γυαλισμένος

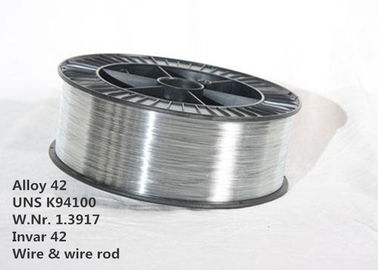

Καλώδιο (σχεδιάγραμμα, κύκλος, επίπεδα, τετραγωνικά)

Όρος παράδοσης: Συρμένος φωτεινός, ¼ σκληροί σκληρά, φωτεινός που ανοπτείται στα δαχτυλίδια, εμπορευματοκιβώτια, στα στροφία και τα σταθερά μέρη τόρνου

Ράβδος καλωδίων

Όρος παράδοσης: καυτός - κυλημένος (dia.5.5mm σε 40mm)

Άλλοι

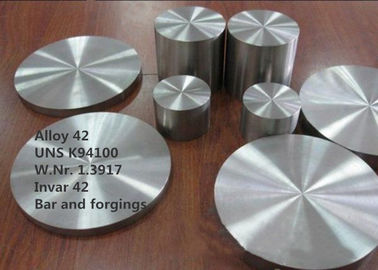

Άλλες μορφές και διαστάσεις όπως οι δίσκοι, τα δαχτυλίδια, οι χωρίς συγκόλληση σωλήνες και τα σφυρηλατημένα κομμάτια μπορούν να ζητηθούν.

2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

W.Nr. 1.3917, Ni42, FeNi42 (ΆΦΝΟΡ), Nilo® κράμα 42, Invar® 42, 4J42, UNS K94100

3 ΕΠΙΣΚΟΠΗΣΗ

Το κράμα 42 είναι ένα δυαδικό nickel-iron κράμα που περιέχει το νικέλιο 42%. Έχει έναν χαμηλό, και ονομαστικά τη σταθερά, συντελεστής της επέκτασης πέρα από τη σειρά 20-300°C (85-570°F).

4 ΕΦΑΡΜΟΓΗ

Το κράμα 42 χρησιμοποιείται για τη σχεδίαση για τα αεροδιαστημικά σύνθετα, ράβδοι θερμοστατών, για τα πλαίσια μολύβδου ημιαγωγών, στη θερμοστατική διμεταλλική λουρίδα, και για το μέταλλο στις εφαρμογές σφράγισης γυαλιού και κεραμικός--μετάλλων στα μικροηλεκτρονικά συστατικά, τις κενές συσκευές, τους αυτοκίνητους και βιομηχανικούς ηλεκτρικούς βολβούς λαμπτήρων, τους δακτυλίους μετασχηματιστών και πυκνωτών.

5 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):

6 ΣΩΜΑΤΙΚΗ ΙΔΙΟΤΗΤΑ

Πυκνότητα σε 20°C: 8.11 g/cm3 (0.293lb/in3)

Συντελεστής της ελαστικότητας στην ένταση: 21.8 X ksi 103 (MPA 150 X 103)

Θερμοκρασία κιουριού: 680°F (360°C)

Πίνακας σημεία τήξης και κάμψης 4-1

Θερμική αγωγιμότητα πινάκων 4-2 σε 20°C (68°F)

Ηλεκτρική ειδική αντίσταση πινάκων 4-3

Χαρακτηριστική θερμική επέκταση πινάκων 4-4 του κράματος 42

Σχήμα 1 χαρακτηριστική θερμική επέκταση του κράματος 36 και του κράματος 42.

7 ΜΕΤΑΛΛΟΓΡΑΦΙΑ

Στο μαλακό ανοπτημένο όρο, το κράμα 42 έχει μια κυβική πρόσωπο-κεντροθετημένη δομή κρυστάλλου.

8 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

Αναφερθείτε στο NACE (εθνικός συνεταίρος των μηχανικών διάβρωσης) για τις συστάσεις.

9 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Πίνακας 5-1 χαρακτηριστικές μηχανικές ιδιότητες του κράματος 42 στον ανοπτημένο όρο

Σκληρότητα πινάκων 5-2

10 ΟΔΗΓΙΑ ΕΡΓΑΣΙΑΣ

Σφυρηλατημένο κομμάτι

Το απόθεμα σφυρηλατημένων κομματιών πρέπει να θερμαθεί γρήγορα σε 2150/2200ºF (1175/1205ºC) και ενυδατωμένος για μια σύντομη περίοδο μόνο για να αποφύγει τη διείσδυση του θείου και το οξυγόνο από θερμαίνει εκ νέου την ατμόσφαιρα φούρνων. Το σφυρηλατημένο κομμάτι δεν πρέπει να εκτελεσθεί κάτω από 1700/1800ºF (925/980ºC), αλλά οι συμβουλές πρέπει να ληφθούν στις πραγματικές θερμοκρασίες λήξης και τα αποτελέσματά τους στις υλικές ιδιότητες.

Κρύος τίτλος

Το κράμα 42 να είναι ή κρύο που ανατρέπεται μπορεί.

Θερμική επεξεργασία

Κατεργασία

Παρακάτω είναι χαρακτηριστικός επεξεργαμένος τις παραμέτρους στη μηχανή

Ένωση

Το κράμα μπορεί να ενωθεί στενά χρησιμοποιώντας τις συμβατικές μεθόδους.

Τρεις διαδικασίες χρησιμοποιούνται χαρακτηριστικά για τη συγκόλληση Invar 42 για τις εφαρμογές σχεδίασης:

◘Συγκόλληση τόξων μετάλλων αερίου (aka MIG GMAW)

◘Συγκόλληση τόξων βολφραμίου αερίου (aka TIG GTAW)

◘Ηλεκτροσυγκόλληση δια της μεθόδου του καταβυθιζομένου βολταη!κού τόξου (ΠΡΙΟΝΙ)

11 ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

Πιάτο ASTM B753, φύλλο

Πιάτο DIN 17745, φύλλο, φραγμός, ράβδος

ΡΑΨΤΕ 385 το πιάτο, φύλλο, φραγμός, ράβδος

ΑΦΝΟΡ NF A54-301Composition

Καλώδιο ASTM F29

Φύλλο, λουρίδα, ράβδος, φραγμός, σωλήνωση και καλώδιο ASTM F30

Πιάτο ASTM F1684, φύλλο, φραγμός, ράβδος

Mil-ι-23011 πιάτο CL 5, φύλλο

12 ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ:

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 κρατικά βασικά εργαστήρια και κέντρο βαθμολόγησης.
(3) κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνολογίες.

(4) διαδικασία οσμηρών εξαιρετικά-αγνότητας: VIM + IG-ESR + VAR

(5) άριστη υψηλή επίδοση.

13 ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ
