S20910 / Nitronic 50 ειδικά κράματα σωλήνων και φραγμών για τη καθαρή ενέργεια και Oceaneering

Κράμα 50 (S20910, Nitronic 50) σωλήνας, λουρίδα, στρογγυλός και εξαγωνικός φραγμός, σφυρηλατημένο κομμάτι, σύνδεσμος, καλώδιο για



1 ΠΡΟΪΟΝ

Κράμα 50 σωλήνας, λουρίδα, στρογγυλός και εξαγωνικός φραγμός, σφυρηλατημένο κομμάτι, σύνδεσμος, καλώδιο για τη oceaneering και θαλάσσια εφαρμογή.

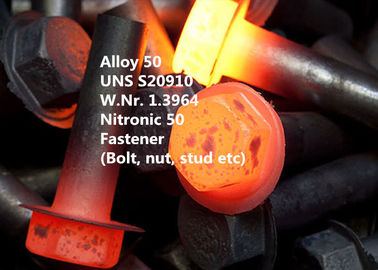

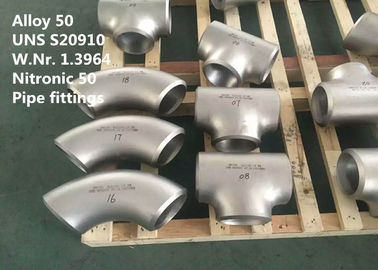

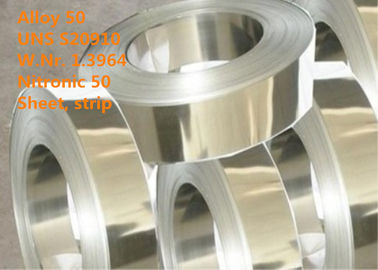

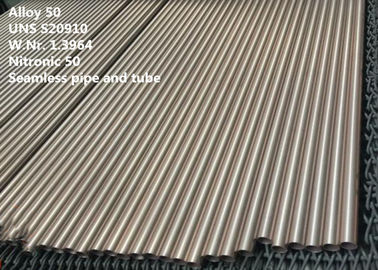

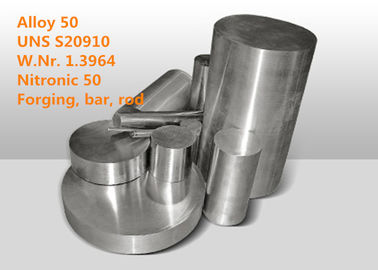

Το κράμα 50 είναι διαθέσιμο με μορφές προϊόντων ως σωλήνα, σωλήνα, φύλλο, λουρίδα, πιάτο, στρογγυλό και εξαγωνικό φραγμό, σφυρηλατημένο κομμάτι, απόθεμα σφυρηλατημένων κομματιών, καλώδιο, και σύνδεσμο (μπουλόνια, καρύδια και στηρίγματα κ.λπ.).



2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

Nitronic® 50, κράμα xm-19/xm-19HS (ASTM), UNS S20910, W.Nr. 1.3964, X2CrNiMnMoNNb το 21.16.5.3, Aquamet 22, B8R, B8RA, AWS 165, Marinox 22, CarTech® 22Cr-13Ni-5Mn, Fermonic® 50



3 ΕΦΑΡΜΟΓΗ

Το Nitronic 50 ανοξείδωτο είναι χρήσιμο σε μια μυριάδα των βιομηχανιών, συμπεριλαμβανομένου του ναυτικού, της επεξεργασίας τροφίμων, των κλωστοϋφαντουργικών προϊόντων, του πολτού και του χαρτιού, της πυρηνικής ανακύκλωσης καυσίμων, του λιπάσματος, της χημικής ουσίας, του πετροχημικού, και του πετρελαίου.

Ο συνδυασμός υψηλής αντοχής και ανώτερης αντίστασης διάβρωσης καθιστά αυτό το κράμα κατάλληλο για τα συστατικά όπως τα τμήματα ανταλλακτών θερμότητας, η βάρκα και αντλιών, το θαλάσσιο υλικό, οι οθόνες και το ύφασμα καλωδίων, οι αλυσίδες, τα καλώδια, τα ελατήρια και οι σύνδεσμοι, οι μυτερές καρφίτσες, οι βαλβίδες, η διοχέτευση με σωλήνες και οι συναρμολογήσεις, αντλίες, δοχείο πίεσης, δεξαμενές, φωτογραφικός εξοπλισμός.

Χρήσιμος downhole στα ξάρτια λόγω της καλύτερης διάβρωσης και τη διπλή δύναμη παραγωγής στον ανοπτημένο όρο.



4 ΕΠΙΣΚΟΠΗΣΗ

Το Nitronic 50 είναι ένα άζωτο-ενισχυμένο ωστενιτικό ανοξείδωτο με έναν άριστο συνδυασμό δύναμης, ολκιμότητας, ανθεκτικότητας, αντίστασης διάβρωσης και fabricability. Το Nitronic 50 παρέχει την αντίσταση διάβρωσης μεγαλύτερη από άλλους χαρακτηριστικούς ωστενιτικούς βαθμούς όπως SS316/316L και SS317/317L. Είναι επίσης ικανό σχεδόν της διπλής δύναμης παραγωγής των παρόμοιων ωστενιτικών βαθμών. Το Nitronic 50 ανοξείδωτο προσφέρει στη δύναμη παραγωγής τρεις φορές αυτό 316.

Χαρακτηριστικά γνωρίσματα

Πολύ καλές μηχανικές ιδιότητες και στις ανυψωμένες (μέχρι 1200°F/649°C) και υπό το μηδέν θερμοκρασίες

Άριστη αντίσταση διάβρωσης και σε υψηλό και μείον μηές θερμοκρασίες, ακόμη και στις επιθετικότερες καταστάσεις.

Χαμηλή μαγνητική διαπερατότητα ακόμα και μετά από την αυστηρή κρύα εργασία ή την έκθεση στις υπό το μηδέν θερμοκρασίες.

Amagnetic ακόμα και μετά από τις αυστηρές διαμορφώνοντας διαδικασίες.



5 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):

Φε	Νι	Χρώμιο	Β	Mo	NB
Ισορροπία	11.5-13.5	20.5-23.5	0.1-0.3	1.5-3.0	0.1-0.3
Γ	ΜΝ	Si	Π	S	Ν
≤0.06	4.0-6.0	≤1.0	≤0.045	≤0.030	0.2-0.4



6 ΣΩΜΑΤΙΚΗ ΙΔΙΟΤΗΤΑ

Πυκνότητα: 7.88 g/cm3 (0.285lb/in3)

Λειώνοντας σειρά: 1415-1450°C (2579-2624°F)

Θερμική αγωγιμότητα 14 (W.m.K.)

Συγκεκριμένη θερμότητα 476 τζάουλ (κλ. Κ) ((0,11 Btu/lb/Deg Φ - [32-212 βαθμοί Φ])

Αναλογία Poissons: 0,298

Ηλεκτρική αντίσταση 0,82 Ω χιλ. ² /m

Συντελεστής της ελαστικότητας 199 X 10 ³ N/mm ² (ksi 28500)

Συντελεστής της ακαμψίας: 78.9 kN/mm2 (ksi 11444)

Μαγνητικές ιδιότητες μη μαγνητικές



7 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Δύναμη παραγωγής 0,2% λεπτό 380 (N/mm2)

Εκτατή δύναμη (N/mm2) λεπτό 690

Μείωση της περιοχής λεπτό 55

Επιμήκυνση % λεπτό 35

Μέγιστο 293 του (HB) σκληρότητας



8 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

Το Nitronic 50 ανοξείδωτο παρέχει τη σημαντική αντίσταση διάβρωσης - ανώτερος στους τύπους 316, 316L, 317 και 317L σε πολλοί που μειώνουν και τα οξειδωτικά οξέα, χλωρίδια, και περιβάλλοντα διάβρωσης. Ιδίως, το κράμα παρέχει ένα άριστο επίπεδο αντίστασης στη διάβρωση και η διάβρωση ρωγμών στο θαλάσσιο νερό, δοκιμές το έχει παρουσιάσει για να είναι απολύτως απρόσβλητο μετά από 9 μήνες στο ήρεμο θαλάσσιο νερό. Η αντίσταση στη??????????? επίθεση στο βράζοντας νιτρικό οξύ 65% και στο σιδηρικό άλας-θειικό οξύ (ASTM A262, πρακτικές Β και Γ) είναι άριστη και για τους ανοπτημένους και ευαισθητοποιημένους όρους. Όπως άλλα ωστενιτικά ανοξείδωτα, ο ξυλουργός 22Cr-13Ni-5Mn, υπό ορισμένες προϋποθέσεις, μπορεί πίεση-διάβρωση να ραγίσει στα καυτά περιβάλλοντα χλωριδίου. Το κράμα καταδεικνύει επίσης την καλή αντίσταση στην πίεση σουλφιδίου ραγίζοντας στις περιβαλλοντικές θερμοκρασίες. Συμπεριλαμβάνεται στο NACE κ.-01-75, «ανθεκτικά μεταλλικά υλικά ραγίσματος διάβρωσης πίεσης σουλφιδίου για τον εξοπλισμό πετρελαιοφόρων περιοχών» σε μια μέγιστη σκληρότητα Rockwell Γ 35.

Για πολλές εφαρμογές ο ανοπτημένος όρος 1950°F (1066°C) παρέχει την επαρκή αντίσταση διάβρωσης και ένα πιό υψηλό επίπεδο δύναμης. Τα πολύ διαβρωτικά μέσα ή όπου το υλικό πρόκειται να χρησιμοποιηθεί στον όπως-ενωμένο στενά όρο, σε 2050°F (1121°C) ο ανοπτημένος όρος πρέπει να διευκρινιστεί. Οι υψηλής αντοχής φραγμοί του (HS) NITRONIC 50 είναι χρήσιμοι για τις εφαρμογές όπως και το αμπάρωμα, αλλά δεν εκθέτουν αρκετά την αντίσταση διάβρωσης των ανοπτημένων όρων σε όλα τα περιβάλλοντα.



9 ΟΔΗΓΙΑ ΕΡΓΑΣΙΑΣ

Το κράμα μπορεί να επεξεργαστεί στη μηχανή, ενωμένος στενά και το κρύο εργασμένος χρησιμοποιώντας τον ίδιο εξοπλισμό που χρησιμοποιείται για τα κανονικά ωστενιτικά ανοξείδωτα. Το κράμα επιδεικνύει έναν συνδυασμό δύναμης, ολκιμότητας, ανθεκτικότητας, αντίστασης διάβρωσης και fabricability.

Καυτή εργασία

Το κράμα μπορεί να σφυρηλατηθεί, καυτός - κυλημένη, καυτή διευθυμένη και ανατρεμμένη. Μια αρχική θερμοκρασία σφυρηλατημένων κομματιών 2100/2200ºF (1150/1205ºC) χρησιμοποιείται κανονικά. Η προθέρμανση σε μια ενδιάμεση θερμοκρασία δεν απαιτείται. Τα σφυρηλατημένα κομμάτια μπορούν να δροσιστούν γρήγορα χωρίς κίνδυνο. Για την καλύτερη αντίσταση διάβρωσης, ανοπτήστε μετά από το σφυρηλατημένο κομμάτι.

Η θερμότητα σε 2000°F, ενυδατώνει για να εξισώσει, κατόπιν θερμότητα σε 2150 και να εξισώσει πριν από την καυτή εργασία.

Διαμόρφωση

Όλες οι κοινές διαμορφώνοντας τεχνικές μπορούν να χρησιμοποιηθούν με αυτό το κράμα. Το Springback θα είναι μεγαλύτερο απ'ό, τι με το τυποποιημένο austenitics και πρέπει να λάβει υπόψη κατά την επιλογή των κατάλληλων διαμορφώνοντας δυνάμεων. Η ανόπτηση διαδικασίας συστήνεται για να αφαιρέσει τις πιέσεις ως αποτέλεσμα αυτού του σκληραίνοντας ποσοστού εργασίας των κραμάτων υψηλού.

Κρύα εργασία

Το κράμα να είναι κρύο που διαμορφώνεται μπορεί με το σχέδιο, την κάμψη, την ανατροπή και τη σφράγιση. Λόγω της υψηλότερης δύναμης και του εργασία-σκληραίνοντας ποσοστού της, η δύναμη που απαιτείται είναι κάπως μεγαλύτερη απ'ό, τι για τους τύπους 302, 304 και 316. Το υψηλό εργασία-σκληραίνοντας ποσοστό μπορεί να είναι συμφέρον όταν κρύο εργαζόμενος για να αυξήσει τη δύναμη δηλ., οι υψηλές δυνάμεις με την καλή ολκιμότητα μπορούν να επιτευχθούν με τη λιγότερη μείωση.

Ανόπτηση

Η ανόπτηση πραγματοποιείται σε 1950-2050ºF (1066-1121ºC), 20 λεπτά, που ακολουθούνται κρατά με τη γρήγορη ψύξη. Τα λεπτά τμήματα δροσίζονται συνήθως στον αέρα και τα βαριά τμήματα στο νερό, ανάλογα με το μέγεθος τμημάτων.

Για τις περισσότερες εφαρμογές, ο όρος του 1950 Φ (1066 Γ) πρέπει να επιλεχτεί, δεδομένου ότι παρέχει έναν υψηλότερου επιπέδου των μηχανικών ιδιοτήτων μαζί με την άριστη αντίσταση διάβρωσης. Όταν το όπως-ενωμένο στενά υλικό πρόκειται να χρησιμοποιηθεί στα έντονα διαβρωτικά μέσα, ο όρος του 2050 Φ (1121 Γ) πρέπει να διευκρινιστεί προκειμένου να ελαχιστοποιηθεί η δυνατότητα της??????????? επίθεσης.

Σκλήρυνση

Η σκλήρυνση αυτού του κράματος απαιτεί την κρύα εργασία. Δεν θα σκληρύνει με την έκθεση στη θερμική επεξεργασία.

Κατασκευασιμότητα

Αυτό το κράμα έχει μια εκτίμηση κατασκευασιμότητας για 30% AISI 1212. Επιβραδύνετε στις μέτριες ταχύτητες, οι μέτριες τροφές και τα άκαμπτα εργαλεία πρέπει να εξεταστούν τα εργαλεία πρέπει να κρατηθούν αιχμηρά. Τα τσιπ τείνουν να είναι σκληρά και stringy. Τα ρόλερ ή οι διακόπτες τσιπ είναι χρήσιμα. Χρησιμοποιήστε το α το τέμνον ρευστό, κατά προτίμηση του χλωριωμένου τύπου.
Οι χαμηλές ταχύτητες, θετικές τροφές και άφθονος το λιπαντικό είναι ουσιαστικές στην επιτυχία στην κατεργασία αυτού του κράματος. Οι ταχύτητες και οι τροφές παρόμοιες με εκείνους που απασχολούνται με 316 ή 317 ανοξείδωτα είναι κατάλληλες εδώ. Όλες οι κοινές πρακτικές κατεργασίας μπορούν να χρησιμοποιηθούν σε αυτό το υλικό. Τα τσιπ θα είναι σκληρά και stringy και συνιστάται τα ρόλερ ή οι διακόπτες να χρησιμοποιούνται.



10 ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

Αυτό το κράμα συμπεριλαμβάνεται στο NACE κ.-01-75, «ανθεκτικά μεταλλικά υλικά ραγίσματος διάβρωσης πίεσης σουλφιδίου για τον εξοπλισμό πετρελαιοφόρων περιοχών» σε μια μέγιστη σκληρότητα Rockwell Γ 35.

ASTM A182 (XM-19)

ASTM A193 (B8R, B8RA)

ASTM A194 (B8R, B8RA)

ASTM A213

ASTM A240 (XM-19)

ASTM A249 (XM-19)

ASTM A269 (XM-19)

ASTM A276

ASTM A312 (XM-19)

ASTM A336 (XM-19)

ASTM A403 (XM-19)

ASTM A412 (XM-19)

ASTM A479 (XM19)

ASTM A580 (XM-19)

ASTM A813 (TP XM-19)

ASTM F1314 (UNS S20910)

CAms 5861

CAms 5764

A5.9 ER209

NACE MR0175 (ISO 15156-3)



11 ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 δηλώνουν τα βασικά εργαστήρια και το κέντρο βαθμολόγησης.
(3) κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνολογίες.

(4) διαδικασία οσμηρών εξαιρετικά-αγνότητας: VIM + IG-ESR + VAR

(5) άριστη υψηλή επίδοση.



12 ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ

Ελάχιστη ποσότητα διαταγής	Διαπραγματεύσιμος
Τιμή	Διαπραγματεύσιμος
Λεπτομέρειες συσκευασίας	Το νερό αποτρέπει, πλόιμη μεταφορά, ξύλινη κιβώτιο μη-υποκαπνισμού ή παλέτα
Σημάδι	Σύμφωνα με τη διαταγή
Χρόνος παράδοσης	60-90 ημέρες
Όροι πληρωμής	T/T, L/C άμεσα, D/P
Δυνατότητα ανεφοδιασμού	1000 μετρικοί τόνοι το μήνα
