Λεπτομέρειες:
|
Υλικό: | UNS N06686, ένας μονοφασικός, χαμηλός άνθρακας, ωστενιτικό κράμα Νι-χρώμιο-Mo-W | ||
---|---|---|---|
Υψηλό φως: | ωστενιτικό κράμα ανοξείδωτου,αντιδιαβρωτικά κράματα,Αντιδιαβρωτικά κράματα UNS N06686 |
Αντιδιαβρωτικό κράμα 686 (N06686) σωλήνας, λουρίδα, φραγμός, σφυρηλατημένο κομμάτι, σύνδεσμος, καλώδιο για
1 ΠΡΟΪΟΝ
Σημαντικό αντιδιαβρωτικό κράμα 686 (UNS N06686) για τη oceaneering και θαλάσσια εφαρμογή.
Το κράμα 686 είναι διαθέσιμο με μορφές προϊόντων ως σωλήνα, σωλήνα, φύλλο, λουρίδα, πιάτο, στρογγυλό και εξαγωνικό φραγμό, σφυρηλατημένο κομμάτι, απόθεμα σφυρηλατημένων κομματιών, καλώδιο και ράβδο καλωδίων στη σπείρα, και σύνδεσμο (μπουλόνια, καρύδια και στηρίγματα κ.λπ.).
2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ
UNS N06686, W.Nr.2.4606, NiCr21Mo16W (DIN), Inconel® κράμα 686
3 ΕΦΑΡΜΟΓΗ
Το κράμα 686 χρησιμοποιείται για την αντίσταση στα επιθετικά μέσα στη χημικό επεξεργασία, τον έλεγχο της ρύπανσης, τον πολτό και την κατασκευή χαρτιού, και τις εφαρμογές διαχείρησης αποβλήτων.
4 ΕΠΙΣΚΟΠΗΣΗ
Το κράμα 686 είναι ένας μονοφασικός, χαμηλός άνθρακας, ωστενιτικό κράμα Νι-χρώμιο-Mo-W που προσφέρει τη σημαντική αντίσταση διάβρωσης σε μια σειρά των αυστηρών περιβαλλόντων. Το υψηλό νικέλιό του το (Ni) και το μολυβδαίνιο το (Mo) παρέχουν την καλή αντίσταση στη μείωση των όρων, και το υψηλό χρώμιο το (Cr) προσφέρει την αντίσταση στην οξείδωση των μέσων. Μολυβδαίνιο το (Mo) και αντίσταση ενίσχυσης βολφραμίου (ψ) στην εντοπισμένη διάβρωση όπως η διάβρωση. Ο σίδηρος (Φε) είναι πολύ - ελεγχόμενος για να ενισχύσει τις ιδιότητες. Οι χαμηλές βοήθειες άνθρακα (γ) ελαχιστοποιούν την πτώση ορίου σιταριού για να διατηρήσουν η αντίσταση ότι διάβρωσης στη θερμότητα είχε επιπτώσεις στις ζώνες των ενωμένων στενά ενώσεων. Η αντίσταση σε γενικό, τη διάβρωση και τη διάβρωση ρωγμών αυξάνεται με το περιεχόμενο ανάμιξης (Cr+Mo+W), και το κράμα 686 αποτελέσματα υψηλότερα από τα ανταγωνιστικά υλικά.
Το κράμα 686 είναι γνωστό ως αντιδιαβρωτικό κράμα του 21$ου αιώνα. Είναι ο πιό ιδιαίτερα αναμιγμένη των εμπορικών αντιδιαβρωτικών υλικών κραμάτων.
Κράμα | Φε | Νι | Χρώμιο | Mo | W | Cr+Mo+W |
UNS N06625 | 3 | 62 | 22 | 8.8 | - | 30.8 |
UNS N10276 | 6 | 57 | 15.5 | 16 | 3.9 | 35.4 |
UNS N06022 | 2 | 59.4 | 20.5 | 14.2 | 3.2 | 37.9 |
UNS N06686 | 1 | 57 | 20.5 | 16.3 | 3.9 | 40.7 |
5 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):
Φε | Νι | Χρώμιο | Mo | ΜΝ | Si |
≤2.0 | Ισορροπία | 19.0-23.0 | 15.0-17.0 | ≤0.75 | ≤0.08 |
Γ | W | Π | S | Tj | |
≤0.01 | 3.0-4.4 | ≤0.040 | ≤0.020 | 0.02-0.25 |
6 ΣΩΜΑΤΙΚΗ ΙΔΙΟΤΗΤΑ
Πυκνότητα στη θερμοκρασία δωματίου: 0,315 lb/in3 (8,73 g/cm3)
Λειώνοντας σειρά: 2440-2516°F (1338-1380°C)
Η διαπερατότητα σε 200 (15,9 kA/m): 1.0001
7 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ
Πίνακας 7-1 μηχανικές ιδιότητες θερμοκρασίας δωματίου
Μορφή προϊόντων | Πάχος ή διάμετρος | Εκτατή δύναμη | Δύναμη παραγωγής (0,2% που αντισταθμίζεται) | Επιμήκυνση | |||
χιλ. | ksi | MPA | ksi | MPA | % | ||
Πιάτο | 0,5 | 12.7 | 104.7 | 722 | 52.8 | 364 | 71 |
Πιάτο | 0,25 | 6.35 | 106.3 | 733 | 57.9 | 399 | 68 |
Φύλλο | 0,125 | 3.18 | 116.5 | 803 | 61.1 | 421 | 59 |
Φύλλο | 0,062 | 1.57 | 123 | 848 | 59.2 | 408 | 59 |
Ράβδος | 1.5 | 38.1 | 117.5 | 810 | 52.1 | 359 | 56 |
Πίνακας 7-2 υψηλής θερμοκρασίας εκτατές δοκιμές
Θερμοκρασία | Δύναμη παραγωγής | Εκτατή δύναμη | Επιμήκυνση | |||
°F | °C | ksi | MPA | ksi | MPA | % |
75 | 24 | 57.5 | 396 | 107.3 | 740 | 60 |
200 | 93 | 46.8 | 323 | 100.2 | 691 | 69 |
400 | 204 | 42.1 | 290 | 92.1 | 635 | 67 |
600 | 316 | 41.7 | 288 | 87.3 | 602 | 60 |
800 | 427 | 32.5 | 224 | 82.6 | 570 | 69 |
1000 | 538 | 37.9 | 261 | 79.1 | 545 | 61 |
8 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ
Κράμα 686 σημαντική αντίσταση προσφορών στη γενική διάβρωση, στην πίεση-διάβρωση που ραγίζει, και στη διάβρωση διάβρωσης και ρωγμών. Η αντίστασή της στη??????????? πτώση κατά τη διάρκεια της συγκόλλησης διατηρεί την διάβρωση-αντίστασή της στις ζώνες θερμότητα-επιρροής των ενωμένων στενά ενώσεων.
Προσφέρει την αντίσταση και στα μειώνοντας και οξειδωτικά οξέα και στα μικτά διαλύματα οξέος. Ταιριάζει ιδιαίτερα στο χειρισμό των μικτών οξέων που περιέχουν τις υψηλές συγκεντρώσεις των αλογονιδίων. Έχει παρουσιάσει την καλή αντίσταση στα μικτά όξινα μέσα με τα επίπεδα pH 1 ή λιγότερο, και επίπεδα χλωριδίου πάνω από 100.000 PPM.
Η αντίσταση κραμάτων στη διάβρωση διάβρωσης συγκρίνεται συχνά από την αναφορά στον αποκαλούμενο «αριθμό ισοδυναμίας αντίστασης διάβρωσης» - το PREN. Η δυνατότητα απόδοσης μπορεί να συγκριθεί από τον υπολογισμό:
PREN = %Cr + 1,5 (%Mo + %W + %Nb)
Κατά σειρά ανόδου την τελειότητα, το ιδιαίτερα αναμιγμένο κράμα 686 αποδεικνύεται ως βέλτιστη επιλογή μεταξύ των διαθέσιμων στο εμπόριο, κοίλωμα-ανθεκτικών, κραμάτων Νι-χρώμιο-Mo:
Κράμα 686 | 51 |
Κράμα 22 | 47 |
UNS N06059 | 47 |
UNS N06200 | 47 |
UNS N06022 | 46 |
UNS N10276 | 45 |
UNS N06625 | 40 |
Αντίσταση διάβρωσης - θαλάσσιες εφαρμογές
Κράμα 686 άριστη αντίσταση εκθεμάτων γενικό, γαλβανικό και εντοπισμένο embrittlement διάβρωσης και υδρογόνου στο νερό της θάλασσας (πίνακες κατωτέρω). Επιπλέον, το νερό της θάλασσας έχει μόνο μια δευτερεύουσα επίδραση στη δύναμη κούρασης του κράματος (σχήμα 2). Κατά συνέπεια, το κράμα 686 είναι ένα ιδανικό υλικό για τη θαλάσσια υπηρεσία.

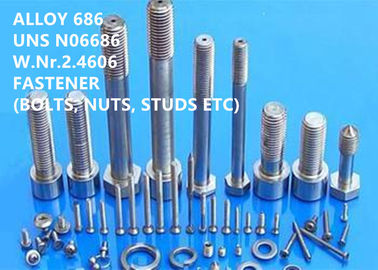

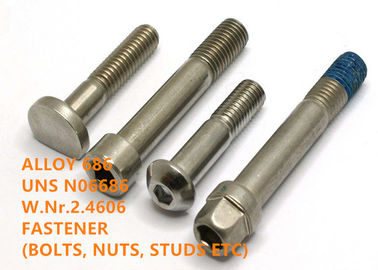

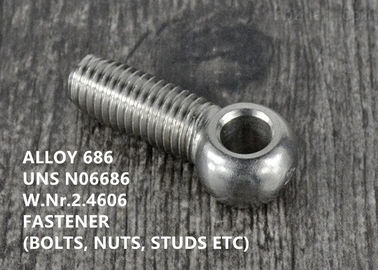

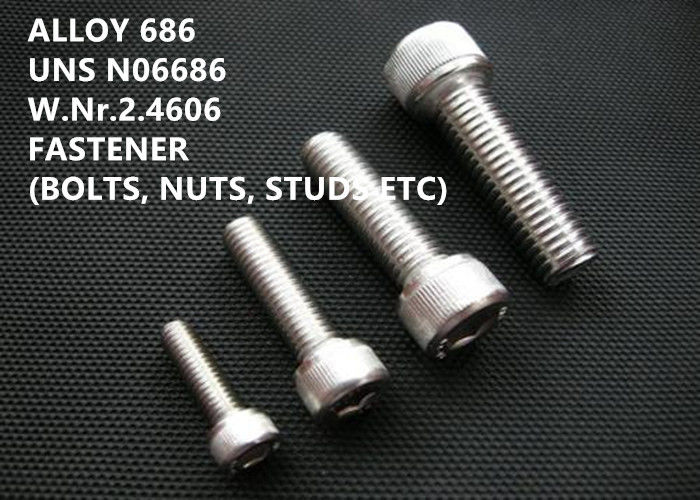

Το κράμα 686 σύνδεσμοι (μπουλόνια, καρύδια, στηρίγματα, κ.λπ.) αποδίδει καλά στη θαλάσσια υπηρεσία. Το κράμα 686 μπορεί να ενισχυθεί από το κρύο εργαζόμενος για να παραγάγει τα επίπεδα δύναμης ksi 150 εάν το υψηλής αντοχής αμπάρωμα απαιτείται. Αυτοί οι υψηλής αντοχής σύνδεσμοι προσφέρουν ουσιαστικά την ίδια αντίσταση στη διάβρωση στο νερό της θάλασσας με το ανοπτημένο υλικό.
Αντίσταση πινάκων 8-1 στη διάβρωση ρωγμών στο χλωριωμένο νερό της θάλασσας σε 60°C για 60 ημέρες
Υλικό δοκιμασμένο | Βάθος της επίθεσης ρωγμών (mils) |
Κράμα 686 | 0 |
AISI 316 SS | 2 |
Διπλό SS 2207 | 2 |
Κράμα 625 | 2 |
Αντίσταση πινάκων 8-2 στη διάβρωση ρωγμών στο ήρεμο νερό της θάλασσας σε 25°C (77°F) για 60 ημέρες
Επεξεργασμένα υλικά | Που επιτίθενται περιοχές/διαθέσιμες | Μέγιστη επίθεση, χιλ. (mils) |
Κράμα 686 | 0/6 | 0,00 (0) |
Κράμα 625 | 2/6 | 0,11 (4) |
Κράμα γ-276 | 0/6 | 0,00 (0) |
Αντίσταση πινάκων 8-3 στη διάβρωση ρωγμών στο ρέοντας νερό της θάλασσας σε 14.4°C (58°F) για 180 ημέρες
Κράμα | Μαζική απώλεια (ζ) | Διάβρωση ρωγμών | Μέγιστο βάθος της επίθεσης, χιλ. (mils) |
Κράμα 625 | 0,0023 | Ναι | 0,01 (0,4) |
0,0045 | Ναι | 0,02 (0,8) | |
0,1652 | Ναι | 0,12 (5,0) | |
Κράμα γ-276 | Μηδέν | Αριθ. | 0 (0) |
Μηδέν | Αριθ. | 0 (0) | |
Κράμα 686 | Μηδέν | Αριθ. | 0 (0) |
Μηδέν | Αριθ. | 0 (0) |
9 ΟΔΗΓΙΑ ΕΡΓΑΣΙΑΣ
Επεξεργασία
Το κράμα 686 κατασκευάζεται εύκολα. Η διαμόρφωση των διαδικασιών μπορεί να είναι με τις τυποποιημένες μεθόδους που χρησιμοποιούνται για άλλα κράματα υψηλός-νικελίου όπως το κράμα γ-276, το κράμα 22 και το κράμα 625. Η εργασία που σκληραίνει κατά τη διάρκεια της κρύας διαμόρφωσης μπορεί να καταστήσει την ενδιάμεση ανόπτηση απαραίτητη.
Καυτή εργασία
Η καυτή διαμόρφωση πρέπει να είναι μεταξύ 1600-2250°F (870-1230°C), με όλη τη βαριά διαμόρφωση επάνω από 2000°F (1090°C).
Ανόπτηση
Το κράμα 686 ανοπτείται κανονικά σε 2150-2200°F (1180-1200°C) με τη γρήγορη ψύξη.
10 ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ
Το κράμα 686 επιτρεπόμενο σχέδιο τονίζει για την παράγραφο VIII ASME, το τμήμα 1 κατασκευή για την υπηρεσία μέχρι 800°F καθορίζεται στην περίπτωση 2198 κώδικα ASME και τον πίνακα 1B της παραγράφου ΙΙ, Part Δ. ASME. Για την επεξεργασία ASME, το κράμα 686 είναι ταξινομημένο ως υλικό π-No.43. Το κράμα 686 εγκρίνεται από VdTÜV για τη χρήση στις θερμοκρασίες μέχρι 400°C σε Werkstoffblatt 515/12.97. Αυτό το κράμα εγκρίνεται κάτω από το NACE MR0175 για την υπηρεσία πετρελαίου και φυσικού αερίου.
Όλες οι μορφές
NACE RP0294
Ράβδος, φραγμός, καλώδιο, σφυρηλατημένο κομμάτι και απόθεμα σφυρηλατημένων κομματιών
ASTM B462
ASME SB564/ASTM B564
ASME SB574/ASTMB574
DIN 17752
DIN 17753
DIN 17754
Πιάτο, φύλλο και λουρίδα
ASME SB575/ASTMB575
SB 906 ASTM Β 906/ASME
DIN 17750
Σωλήνας και σωλήνας
SB 163 ASTM Β 163/ASME
ASME SB619/ASTM B619
ASME SB622/ASTM B622
ASME SB626/ASTM B626
SB 751/ASTM B751 ASME
SB 775/ASTM B775 ASME
SB 829/ASTM B829 ASME
DIN 17751
Προϊόντα συγκόλλησης
AWS A5.14/ERNiCrMo-14
AWS A5.11/ENiCrMo-14
Σύνδεσμοι
ASTM F467, F467M
ASTM F468, F468M
CAMS J2295, J2271, J2655, J2280, J2484, J2485 ΤΗΣ SAE
Σύνθεση
DIN 17744
11 ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ
(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 δηλώνουν τα βασικά εργαστήρια και το κέντρο βαθμολόγησης.
(3) κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνολογίες.
(4) διαδικασία οσμηρών εξαιρετικά-αγνότητας: VIM + IG-ESR + VAR
(5) άριστη υψηλή επίδοση.
13 ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ
Ελάχιστη ποσότητα διαταγής | Διαπραγματεύσιμος |
Τιμή | Διαπραγματεύσιμος |
Λεπτομέρειες συσκευασίας | Το νερό αποτρέπει, πλόιμη μεταφορά, τυποποιημένη συσκευασία εξαγωγής του μύλου |
Σημάδι | Σύμφωνα με τη διαταγή |
Χρόνος παράδοσης | 60-90 ημέρες |
Όροι πληρωμής | T/T, L/C άμεσα, D/P |
Δυνατότητα ανεφοδιασμού | 3000 κομμάτια ανά ημέρα |
