Αντιδιαβρωτικά ειδικά κράματα UNS N05500 για τη καθαρή ενέργεια και Oceaneering

Αντιδιαβρωτικό κράμα UNS N05500, Monel Κ-500, άξονας W.Nr.2.4375, ράβδος και περιλαίμιο τρυπανιών για

ΠΡΟΪΟΝ

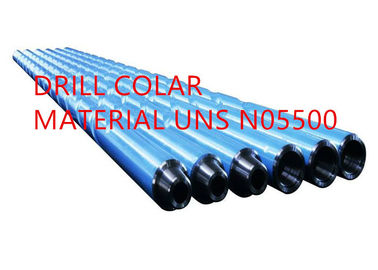

Αντιδιαβρωτικό κράμα UNS N05500, κράμα Κ-500, Monel® Κ-500, άξονας W.Nr.2.4375, ράβδος, φραγμός και σωλήνας κ.λπ. για τα περιλαίμια τρυπανιών πετρελαιοπηγών και τα όργανα, τους άξονες και τα στροφεία αντλιών, τις non-magnetic κατοικίες, τους ανελκυστήρες ασφάλειας και τις βαλβίδες για το πετρέλαιο και την παραγωγή φυσικού αερίου, τον εξοπλισμό έρευνας πετρελαιοπηγών, τους άξονες των φυγοκεντρικών αντλιών στη θαλάσσια υπηρεσία, τα αντιδιαβρωτικά ελατήρια και τα μπουλόνια κ.λπ.

ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

Κράμα Κ-500, Monel® Κ-500, W.Nr.2.4375

ΜΟΡΦΗ ΠΡΟΪΟΝΤΩΝ

Το κράμα UNS N05500 είναι διαθέσιμο υπό μορφή σωλήνα, σωλήνα, φύλλου, λουρίδας, πιάτου, στρογγυλού φραγμού, επίπεδου φραγμού, αποθέματος σφυρηλάτησης, hexagon και καλωδίου.

ΕΠΙΣΚΟΠΗΣΗ

UNS N05500 (Monel® Κ-500) είναι ένα κράμα νικέλιο-χαλκού που συνδυάζει την άριστη αντίσταση διάβρωσης UNS N04400 (Monel® 400) με τα προστιθέμενα πλεονεκτήματα της μεγαλύτερων δύναμης και της σκληρότητας. Οι αυξανόμενες ιδιότητες λαμβάνονται με την προσθήκη του αργιλίου και του τιτανίου στη βάση νικέλιο-χαλκού, και με τη θέρμανση υπό τις ελεγχόμενες συνθήκες έτσι ώστε τα υπομικροσκοπικά μόρια Ni3 (Tj, Al) κατακρημνίζονται σε όλη τη μήτρα. Η θερμική επεξεργασία που χρησιμοποιείται στην πτώση επίδρασης καλείται συνήθως ηλικία που σκληραίνει ή που γερνά.

ΕΦΑΡΜΟΓΗ

Οι χαρακτηριστικές εφαρμογές για τα προϊόντα UNS N05500 είναι αλυσίδες και καλώδια, σύνδεσμοι και ελατήρια για τη θαλάσσια υπηρεσία τμήματα αντλιών και βαλβίδων για τη χημική επεξεργασία λεπίδες γιατρών και μεταλλουργικές ξύστρες για την επεξεργασία πολτού στην παραγωγή χαρτιού περιλαίμια τρυπανιών πετρελαιοπηγών και όργανα, άξονες και στροφεία αντλιών, non-magnetic κατοικίες, ανελκυστήρες ασφάλειας και βαλβίδες για το πετρέλαιο και την παραγωγή φυσικού αερίου και αισθητήρες και άλλα ηλεκτρονικά συστατικά.

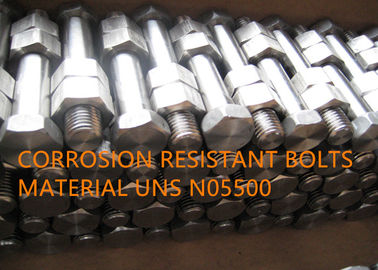

UNS N05500 εγκρίνεται από τον κώδικα λεβήτων και δοχείων πίεσης ASME ως αποδεκτό υλικό για τη χρήση όπως αμπαρώνοντας.

Από το συνδυασμό του χαμηλής μαγνητικής διαπερατότητας, υψηλής αντοχής και καλής αντίστασης διάβρωσης, UNS N05500 έχει χρησιμοποιηθεί στο πλεονέκτημα σε διάφορες εφαρμογές, ειδικότερα εξοπλισμός έρευνας πετρελαιοπηγών και ηλεκτρονικά συστατικά.

UNS N05500 έχει βρεθεί για να έχει εξαιρετικά την καλή διαστατική σταθερότητα, και στις μακροπρόθεσμες δοκιμές έκθεσης και στις κυκλικές δοκιμές. Αυτή η ιδιοκτησία του κράματος έχει οδηγήσει στη χρήση της στις μεγάλης ακρίβειας συσκευές, όπως τα γυροσκόπια.

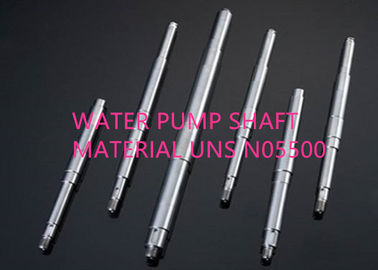

Ο συνδυασμός πολύ χαμηλών ποσοστών διάβρωσης στο high-velocity θαλάσσιο νερό και υψηλής αντοχής καθιστά το κράμα UNS N05500 ιδιαίτερα κατάλληλο για τους άξονες των φυγοκεντρικών αντλιών στη θαλάσσια υπηρεσία.

UNS N05500 είναι χρήσιμο για τα αντιδιαβρωτικά ελατήρια στη θερμοκρασία μέχρι 500°F.

ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):

Φε	Ni+Co	$cu	Al	Tj
≤2.0	≥63.0	27.0-33.0	2.30-3.15	0.35-0.85
Γ	ΜΝ	Si	Κοβάλτιο	S
≤0.25	≤1.50	≤0.50	≤2.0	≤0.010

ΣΩΜΑΤΙΚΗ ΙΔΙΟΤΗΤΑ

Πυκνότητα: 8.44g/cm3

Λειώνοντας σειρά: 1315-1350℃

ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

Η αντίσταση διάβρωσης UNS N05500 είναι ουσιαστικά ισοδύναμη με αυτήν του κράματος UNS N04400 εκτός από το ότι, όταν στον ηλικία-όρο, του κράματος UNS N05500 έχει μια μεγαλύτερη τάση προς την πίεση-διάβρωση ραγίζοντας σε μερικά περιβάλλοντα.

UNS N05500 έχει βρεθεί για να είναι ανθεκτικό σε ένα περιβάλλον ξινός-αερίου. Μετά από 6 ημέρες της συνεχούς βύθισης στις διαποτισμένες (3500 PPM) λύσεις σουλφιδίου υδρογόνου στα όξινα και βασικά pHs (που κυμαίνονται από 1,0 έως 11,0), U-bend τα δείγματα του ηλικία-φύλλου δεν παρουσίασαν κανένα ράγισμα. Η σκληρότητα των δειγμάτων κυμάνθηκε από 28 έως 40 Rc.

Ο συνδυασμός πολύ χαμηλών ποσοστών διάβρωσης στο high-velocity θαλάσσιο νερό και υψηλής αντοχής καθιστά το κράμα UNS N05500 ιδιαίτερα κατάλληλο για τους άξονες των φυγοκεντρικών αντλιών στη θαλάσσια υπηρεσία. Στο στάσιμο ή αργό θαλάσσιο νερό, το λέρωμα μπορεί να εμφανιστεί ακολουθούμενος με τη διάβρωση, αλλά αυτή η διάβρωση επιβραδύνει μετά από μια αρκετά γρήγορη αρχική επίθεση.

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Η ονομαστική μηχανική ιδιοκτησία κυμαίνεται^τοα

Μορφή και όρος	Εκτατή δύναμη		Δύναμη παραγωγής (0,2% που αντισταθμίζεται)		Επιμήκυνση	Σκληρότητα
	ksi	MPA	ksi	MPA	%	Brinell (3000-κλ)	Rockwell
Ράβδος και φραγμός
Hot-Finished	90-155	621-1069	40-110	276-758	45-20	140-315	75B-35C
Hot-Finished, ηλικίαςβ	140-190	965-1310	100-150	690-1034	30-20	265-346	27-38C
Hot-Finished, ανοπτημένος	90-110	621-758	40-60	276-414	45-25	140-185	75-90B
Hot-Finished, ανοπτημένο και ηλικίαςβ	130-165	896-1138	85-120	586-827	35-20	250-315	24-35C
Τραβηγμένος στο κρύο, όπως-συμένος	100-140	690-965	70-125	483-862	35-13	175-260	88B-26C
Τραβηγμένο στο κρύο, ηλικίαςβ	135-185	931-1276	95-160	655-1103	30-15	255-370	25-41C
Τραβηγμένος στο κρύο, ανοπτημένος	90-110	621-758	40-60	276-414	50-25	140-185	75-90B
Τραβηγμένο στο κρύο, ανοπτημένο και ηλικίαςβ	130-190	896-1310	85-120	586-827	30-20	250-315	24-35C
Φύλλο
Ελασματοποιημένος εν ψυχρώ, ανοπτημένος	90-105	621-724	40-65	276-448	45-25	-	85B μέγιστο.
Ελασματοποιημένη εν ψυχρώ ταινία
Ανοπτημένος	90-105	621-724	40-65	276-448	45-25	-	85B μέγιστο.
Ανοπτημένο και ηλικίαςβ	130-170	896-1172	90-120	621-827	25-15	-	24C λεπτό.
Ιδιοσυγκρασία άνοιξη	145-165	1000-1138	130-160	896-1103	8-3	-	25C λεπτό.
Ιδιοσυγκρασία άνοιξη, ηλικίαςβ	170-220	1172-1517	130-195	896-1345	10-5	-	34C λεπτό.
Σωλήνας και σωλήνας, χωρίς συγκόλληση
Τραβηγμένος στο κρύο, ανοπτημένος	90-110	621-758	40-65	276-448	45-25	-	90B μέγιστο.
Τραβηγμένο στο κρύο, ανοπτημένο και ηλικίαςβ	130-180	896-1241	85-120	586-827	30-15	-	24-36C
Τραβηγμένος στο κρύο, όπως-συμένος	110-160	758-1103	85-140	586-965	2-15	-	95B-32C
Τραβηγμένο στο κρύο, όπως-συρμένο, ηλικίαςβ	140-220	965-1517	100-200	690-1379	3-25	-	27-40C
Πιάτο
Hot-Finished	90-135	621-931	40-110	276-758	45-20	140-260	75B-26C
Hot-Finished, ηλικίαςβ	140-180	965-1241	100-135	690-981	30-20	265-337	27-37C
Καλώδιο, κρύο Drawnc
Ανοπτημένος	80-110	552-758	35-65	241-448	40-20	-	-
Ανοπτημένο και ηλικίαςβ	120-150	827-1034	90-110	621-758	30-15	-	-
Ιδιοσυγκρασία άνοιξη	145-190	1000-1310	130-180	896-1241	5-2	-	-
Ιδιοσυγκρασία άνοιξη, ηλικίαςβ	160-200	1103-1379	140-190	965-1310	8-3	-	-

οι σειρές που παρουσιάζονται είναι σύνθετα για τα διάφορα μεγέθη προϊόντων και επομένως δεν είναι κατάλληλες για λόγους προδιαγραφών.

ονομαστικές ιδιότητες β για το υλικό ηλικία-που για να παραγάγει τις μέγιστες ιδιότητες

οι ιδιότητες γ που παρουσιάζονται είναι για τα μεγέθη 0,0625 - 0,250 μέσα. διάμετρος. Οι ιδιότητες για άλλα μεγέθη μπορούν να ποικίλουν από αυτούς.

ΘΕΡΜΙΚΗ ΕΠΕΞΕΡΓΑΣΊΑ

Ανόπτηση λύσης

UNS N05500 από το σχηματισμό των υπομικροσκοπικών μορίων μιας δευτεροβάθμιας φάσης, Νι₃ (Tj, Al). Ο σχηματισμός των μορίων πραγματοποιείται ως στερεάς κατάστασης αντίδραση κατά τη διάρκεια μιας ηλικία-σκληραίνοντας (ή πτώση-σκληραίνοντας) θερμικής επεξεργασίας. Πριν από την επεξεργασία γήρανσης, το τμήμα κραμάτων πρέπει να λύση-ανοπτηθεί για να διαλύσει οποιεσδήποτε φάσεις που μπορεί να είχαν διαμορφώσει στο κράμα κατά τη διάρκεια της προηγούμενης επεξεργασίας. Η ανόπτηση λύσης εκτελείται κανονικά με τη θέρμανση των hot-finished προϊόντων σε 1800°F και των κρύος-εργασμένων προϊόντων σε 1900°F.

Ανόπτηση διαδικασίας

Κατά τη διάρκεια της μηχανικής επεξεργασίας με την παραγωγή και επόμενη διαμόρφωση των προϊόντων κραμάτων UNS N05500, η ενδιάμεση ανόπτηση διαδικασίας μπορεί να απαιτηθεί για να μαλακώσει το προϊόν. Τέτοιος ανοπτεί επανακρυσταλλώνει τη δομή και διευθύνεται χαρακτηριστικά στις θερμοκρασίες μεταξύ 1400°-1600 °F.

Σκλήρυνση ηλικίας

Οι ακόλουθες ηλικία-σκληραίνοντας διαδικασίες συστήνονται για το επίτευγμα των μέγιστων ιδιοτήτων.

(1) μαλακό υλικό (140-180 Brinell, 75-90 Rockwell Β).

Το ισχύω για 16 ωρ. σε 1100° σε 1125°F που ακολουθείται με την ψύξη φούρνων σε ένα ποσοστό του 15° σε 25°F ανά ωρ. σε 900°F. που δροσίζει από 900°F στη θερμοκρασία δωματίου μπορεί να πραγματοποιηθεί με το φούρνο ή την αερόψυξη, ή με την απόσβεση, αδιαφορώντας για το ποσοστό ψύξης.

(2) συγκρατημένα κρύος-εργασμένο υλικό (175-250 Brinell, 8-25 Rockwell Γ).

Το ισχύω για 8 ωρ. ή μακρύτερος σε 1100° σε 1125°F, που ακολουθείται με την ψύξη σε 900°F σε ένα ποσοστό για να μην υπερβεί 15° σε 25°F ανά υψηλότερα hardnesses ωρ. μπορεί να ληφθεί από την εκμετάλλευση για όσο χρονικό διάστημα 16 ωρ. στη θερμοκρασία, ιδιαίτερα εάν το υλικό κρύος-έχει εργαστεί μόνο ελαφρώς. Κατά γενικό κανόνα, το υλικό με μια αρχική σκληρότητα 175-200 Brinell πρέπει να κρατηθεί το σύνολο το υλικό που 16 ωρ. κοντά στο τοπ αριθμό 250 Brinell (25 Rockwell Γ) πρέπει να επιτύχει την πλήρη σκληρότητα σε 8 ωρ.

(3) πλήρως κρύος-εργασμένο υλικό (260-325 Brinell, 25-35 Rockwell Γ).

Ισχύω για 6 ωρ. ή μακρύτερος σε 980° σε 1000°F που ακολουθείται με την ψύξη σε 900°F σε ένα ποσοστό που δεν υπερβαίνει 15° σε 25°F ανά ωρ. Σε ορισμένες περιπτώσεις τα ελαφρώς υψηλότερα hardnesses μπορούν να ληφθούν (ιδιαίτερα με το υλικό κοντά στο χαμηλότερο όριο της σειράς σκληρότητας) με το κράτημα 8 έως 10 ωρ. στη θερμοκρασία.

ΚΑΤΑΣΚΕΥΗ

UNS N05500 κατασκευάζεται εύκολα από τις τυποποιημένες εμπορικές διαδικασίες.

Καυτή διαμόρφωση

Η κατάλληλη θερμοκρασία κατά τη διάρκεια της παραμόρφωσης είναι ο περισσότερος σοβαρός παράγοντας στο επίτευγμα της καυτής μαλακτότητας. Η μέγιστη συνιστώμενη θερμοκρασία θέρμανσης για hot-working UNS N05500 είναι μέταλλο 2100°F. πρέπει να χρεωθεί σε έναν καυτό φούρνο και να αποσυρθεί όταν θερμαίνεται ομοιόμορφα. Η hot-working σειρά θερμοκρασίας είναι 1600 σε 2100°F. που η βαριά εργασία γίνεται καλύτερα μεταξύ του 1900 και 2100°F η εργασία κάτω από 1600°F δεν συστήνεται.

Κρύα διαμόρφωση

Στον ανοπτημένο όρο, το κράμα UNS N05500 να είναι κρύο που λειτουργείται μπορεί από τις τυποποιημένες διαδικασίες. Αν και το κράμα απαιτεί τη σημαντική δύναμη να διαμορφώσει, έχει την άριστη ολκιμότητα. Η αύξησή του στη σκληρότητα με την κρύα εργασία .increasing.

Κατεργασία

Η βαριά κατεργασία του κράματος UNS N05500 ολοκληρώνεται καλύτερα όταν είναι το υλικό στον ανοπτημένο όρο ή τον καυτό εργασμένο και αποσβημένο όρο. Το ηλικία-υλικό, εντούτοις, να είναι τέρμα που επεξεργάζεται στη μηχανή μπορεί στις στενές ανοχές και να τελειοποιήσει τα τέρματα. Η συνιστώμενη πρακτική, επομένως, είναι στη μηχανή ελαφρώς υπεργέθης, ηλικία-σκληραίνει, κατόπιν τέρμα στο μέγεθος. Κατά τη διάρκεια της γήρανσης, μια μικρή μόνιμη συστολή (περίπου 0,0002 μέσα. /in.) πραγματοποιείται, αλλά λίγο warpage εμφανίζεται λόγω των χαμηλών θερμοκρασιών και των αργών ποσοστών ψύξης σχετικών.

Ένωση

Τα προϊόντα UNS N05500 μπορούν να ενωθούν από τις συμβατικές διαδικασίες και τις διαδικασίες.

Το κράμα UNS N05500 συγκόλλησης ολοκληρώνεται καλύτερα με τη διαδικασία του (GTAW) συγκόλλησης αέριο-βολφράμιο-τόξων. Το μέταλλο υλικών πληρώσεως MONEL 60 χρησιμοποιείται κανονικά. Εντούτοις, weldments δεν είναι ηλικία hardenable και, επομένως, δεν έχουν τη δύναμη που ταιριάζει με αυτής του βασικού μετάλλου. Weldments που απαιτούν τη δύναμη παρόμοια με το ηλικίας βασικό μέταλλο πρέπει να κατατεθούν στο μέταλλο υλικών πληρώσεως του ταιριάσματος της σύνθεσης.

ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

UNS N05500 παρατίθεται στο NACE τον Κ. 0175 για την υπηρεσία πετρελαίου και φυσικού αερίου. Αυτό το κράμα εφοδιάζεται σε ένα ευρύ φάσμα των τυποποιημένων εντύπων μύλων συμπεριλαμβανομένου του σωλήνα, του σωλήνα, του φύλλου, της λουρίδας, του πιάτου, του στρογγυλού φραγμού, του επίπεδου φραγμού, του αποθέματος σφυρηλάτησης, hexagon και του καλωδίου.

Φύλλο και πιάτο BS3072 NA18

Λουρίδα BS3073 NA18

Qq-ν-286 πιάτο, φύλλο και λουρίδα

Πιάτο, φύλλο και λουρίδα DIN 17750

Πιάτο, φύλλο και λουρίδα του ISO 6208

Καλώδιο BS3075 NA18

Ράβδος και φραγμός BS3076 NA18

Ράβδος και φραγμός ASTM B865

Ράβδος και φραγμός DIN 17752

Καλώδιο DIN 17753

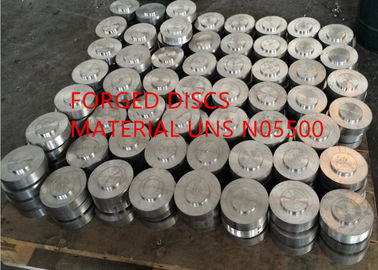

Σφυρηλατημένα κομμάτια DIN 17754

Qq-ν-286 ράβδος, φραγμός, καλώδιο, και σφυρηλατημένα κομμάτια

Ράβδος και φραγμός cAms 4676 της SAE

Περίπτωση 1192 κώδικα ASME ράβδος και φραγμός

Φραγμός του ISO 9723

Καλώδιο του ISO 9724

Σφυρηλατημένα κομμάτια του ISO 9725

BS 3074 χωρίς συγκόλληση σωλήνας και σωλήνας NA18

Σωλήνας και σωλήνας DIN 17751

DIN 17743 χημική σύνθεση

CAms 4676 της SAE χημική σύνθεση

Qq-ν-286 χημική σύνθεση

ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ:

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 δηλώνουν τα βασικά εργαστήρια και το κέντρο βαθμολόγησης.
(3) εκατοντάδες των τεχνολογιών διπλωμάτων ευρεσιτεχνίας.

ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ

Ελάχιστη ποσότητα διαταγής	500 χιλιόγραμμο
Τιμή	Διαπραγματεύσιμος
Λεπτομέρειες συσκευασίας	Το νερό αποτρέπει, πλόιμη μεταφορά, ξύλινο κιβώτιο μη-υποκαπνισμού
Σημάδι	Σύμφωνα με τη διαταγή
Χρόνος παράδοσης	60-90 ημέρες
Όροι πληρωμής	T/T, L/C άμεσα, D/P
Δυνατότητα ανεφοδιασμού	100 μετρικοί τόνοι το μήνα
