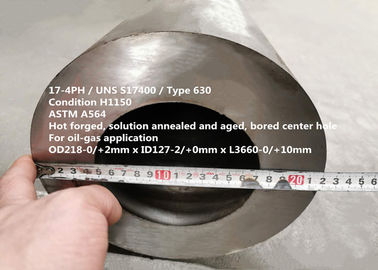

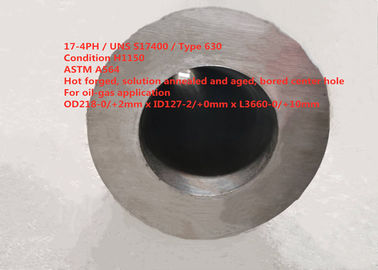

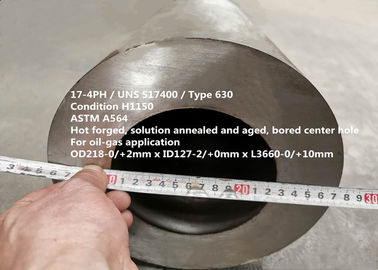

Μαρτενσιτικό σκληραίνοντας ανοξείδωτο 17-4PH, σφυρηλατημένος σωλήνας πτώσης πάχους τοίχων SUS630/S17400 παχύς

1 ΠΡΟΪΟΝ

Η μαρτενσιτική πτώση σκλήρυνε το ανοξείδωτο 17-4PH (όρος H1100, H1150 κ.λπ.), SUS630, σφυρηλατημένος άνευ ραφής σωλήνας πάχους τοίχων S17400 παχύς

2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

0Cr17Ni4Cu4Nb (GB/T), AISI630 (ASTM), W.Nr. 1.4542, x5CrNiCuNb16-4 (DIN)

3 ΕΦΑΡΜΟΓΗ

(1) Oil-gas

(2) πετροχημικός

4 ΕΠΙΣΚΟΠΗΣΗ

17-4PH είναι μια πτώση χρώμιο-νικέλιο-χαλκού που σκληραίνει το μαρτενσιτικό ανοξείδωτο που χρησιμοποιείται για την απαίτηση εφαρμογών υψηλής αντοχής και τη σκληρότητα μαζί με ένα μέτριο επίπεδο αντίστασης διάβρωσης. Υψηλής αντοχής διατηρείται σε περίπου 600℉ (316℃). Αυτό το κράμα υποδεικνύεται το βαθμό ή τον τύπο 630 σε διάφορες προδιαγραφές.

17-4PH είναι μαρτενσιτικό στη δομή στον ανοπτημένο όρο και ενισχύεται περαιτέρω από μια επεξεργασία χαμηλής θερμοκρασίας που κατακρημνίζει έναν χαλκό που περιέχει τη φάση στο κράμα. Σε σύγκριση με πολλά κράματα στη σκληραίνοντας οικογένεια πτώσης, το κράμα S17400 απαιτεί μια απλή θερμική επεξεργασία μια μια διαδικασία βημάτων που διευθύνεται σε μια θερμοκρασία στη σειρά 900℉ (482℃) σε 1150℉ (621℃) ανάλογα με το συνδυασμό δύναμης και ανθεκτικότητας επιθυμητών. Ένα ευρύ φάσμα των ιδιοτήτων μπορεί να παραχθεί από αυτήν τη θερμική επεξεργασία βημάτων. Η θερμική επεξεργασία στη σειρά 900℉ (482℃) παράγει την υψηλότερη δύναμη, αν και ελαφρώς λιγότερο από αυτή των κραμάτων όπως S17700 ή S15700. Τα τελευταία σκληραίνοντας ανοξείδωτα πτώσης απαιτούν γενικά περισσότερα βήματα για να ολοκληρώσουν τη θερμική επεξεργασία.

5 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):

6 ΦΥΣΙΚΕΣ ΣΤΑΘΕΡΕΣ

Πυκνότητα: 7.86 g/cm ³ (0,284 lb/in ³)

Σημείο τήξης: 1400-1440℃

7 ΜΗΧΑΝΙΚΗ ΙΔΙΟΚΤΗΣΙΑ

Οι εκτατές ιδιότητες θερμοκρασίας δωματίου μπορούν να ποικίλουν ουσιαστικά με τη θερμική επεξεργασία στο 900℉ (482℃) στη σειρά 1150℉ (621℃). Οι τιμές που παρουσιάζονται κατωτέρω είναι χαρακτηριστικές ιδιότητες θερμοκρασίας δωματίου που μπορούν να αναμένονται για τις διάφορες σκληραίνοντας θερμικές επεξεργασίες πτώσης καθώς επίσης και για τη θερμική επεξεργασία λύσης 1950℉ (1066℃).

8 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

17-4PH έχει την ανώτερη αντίσταση διάβρωσης σε οποιοδήποτε άλλοδήποτε τυποποιημένο ανοξείδωτο.

Οι δοκιμές έχουν δείξει ότι η αντίσταση διάβρωσης 17-4PH είναι συγκρίσιμη με αυτήν του τύπου 304 ανοξείδωτο στα περισσότερα μέσα. Γενικά, η αντίσταση διάβρωσης του κράματος 17-4PH είναι ανώτερη από αυτήν των hardenable 400 ανοξείδωτων σειράς. Όπως με άλλα σκληραίνοντας ανοξείδωτα πτώσης, 17-4PH είναι πιό ευαίσθητο στο ράγισμα διάβρωσης πίεσης στη μέγιστη δύναμη. Συνεπώς, στις εφαρμογές όπου το ράγισμα διάβρωσης πίεσης χλωριδίου είναι μια δυνατότητα, το υλικό να είναι πτώση που πρέπει για να παραγάγει τη χαμηλότερη σκληρότητα συμβατή με την προοριζόμενη τελική χρήση. Αυτό γίνεται με την επεξεργασία με θερμότητα στην υψηλότερη θερμοκρασία που θα παραγάγει τις κατάλληλες ελάχιστες ιδιότητες.

Το υλικό στον ανοπτημένο όρο δεν πρέπει να τεθεί γενικά στην υπηρεσία. Σε αυτόν τον όρο, το υλικό έχει μια untempered δομή μαρτενσίτη και είναι λιγότερο όλκιμο από το ηλικίας υλικό. Ο untempered μαρτενσίτης μπορεί να υπόκειται στα απρόβλεπτα εύθραυστα σπασίματα. Στα διαβρωτικά περιβάλλοντα, ο untempered μαρτενσίτης είναι πιό ευαίσθητος τα φαινόμενα όπως embrittlement υδρογόνου από υλικός που είχε μιας από τις σκληραίνοντας θερμικές επεξεργασίες πτώσης. Ομοίως, ο untempered μαρτενσίτης είναι πιό ευαίσθητος στο ράγισμα διάβρωσης πίεσης χλωριδίου από υλικός στο οποίο ο μαρτενσίτης έχει μετριαστεί.

Αυτό το κράμα είναι ευαίσθητο στη διάβρωση ή τη διάβρωση ρωγμών στο στατικό νερό της θάλασσας.

Έχει την ίδια αντίσταση στη διάβρωση στο petrochemicalm, την επεξεργασία τροφίμων και τη βιομηχανία χαρτιού με το βαθμό 304L.

9 ΑΝΤΙΣΤΑΣΗ ΟΞΕΙΔΩΣΗΣ

Η αντίσταση οξείδωσης του 17-4PH είναι ανώτερη από αυτήν των κραμάτων χρωμίου 12 τοις εκατό όπως τον τύπο 410, αλλά ελαφρώς κατώτερος από αυτήν του τύπου 430. Η πτώση που σκληραίνει θα παραγάγει την οξείδωση επιφάνειας.

10 ΘΕΡΜΙΚΗ ΕΠΕΞΕΡΓΑΣΊΑ

Το 17-4PH εφοδιάζεται στον ανοπτημένο όρο. Αυτό καλείται επίσης τη λύση υποβαλλόμενο σε θερμοθεραπεία όρο, ή Condition Α. Annealing διευθύνεται με την επεξεργασία με θερμότητα σε περίπου 1900℉ (1040℃) σε 1950℉ (1065℃) και την ψύξη στη θερμοκρασία δωματίου. Σε αυτόν τον όρο, το υλικό κατέχει μια μαρτενσιτική δομή. Σαν μαρτενσιτική δομή, το κράμα 17-4PH κατέχει σχετικά έναν υψηλής αντοχής και μια σκληρότητα στον ανοπτημένο όρο. Η δύναμη και η σκληρότητα του υλικού είναι γενικά κάπως χαμηλότερες στο H1150 πέρα από τον ηλικίας όρο.

Οι θερμικές επεξεργασίες που χρησιμοποιούνται για το σκληραίνοντας ανοξείδωτο πτώσης 17-4PH συνοψίζονται κατωτέρω.

11 ΔΙΑΔΙΚΑΣΙΑ

Τραχιά λύση → κατεργασίας σφυρηλατημένων κομματιών → που ανοπτεί → που γερνά την κεντρική → τρύπα που τρυπά τη δοκιμή → & την επιθεώρηση

12 ΙΚΑΝΟΤΗΤΑ ΠΡΟΪΟΝΤΩΝ

OD: 120-300 χιλ.

Ταυτότητα: 50-200 χιλ.

Μήκος: 50010,000mm

Ευθύτητα: ≤1mm/m

Επιφάνεια: τραχύς που επεξεργάζεται στη μηχανή

13 ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

CAms 5643R της SAE

ASTM A564

14 ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ
