Παράκτια αντιδιαβρωτικά κράματα παραγωγής αερίου ελαίου, υψηλής αντοχής ειδικά κράματα UNS N08825

Αντιδιαβρωτικό κράμα 825, N08825 για τη oil-gas παραγωγή εξοπλισμού ανοικτής θαλάσσης, ανταλλάκτης θερμότητας νερού της θάλασσας, σύστημα σωληνώσεων



1 ΠΡΟΪΟΝ

Το αντιδιαβρωτικό κράμα 825, UNS N08825 για το παράκτιο πετρέλαιο και παραγωγή φυσικού αερίου, ανταλλάκτης θερμότητας νερού της θάλασσας, σύστημα σωληνώσεων, ξινίζει το τμήμα κ.λπ. αερίου.

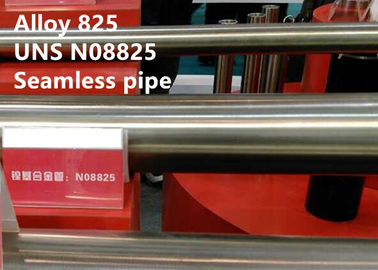

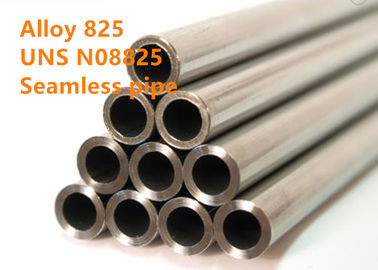

Το κράμα 825 είναι διαθέσιμο ως σωλήνα, σωλήνα, φύλλο, λουρίδα, πιάτο, στρογγυλό φραγμό, επίπεδο φραγμό, απόθεμα σφυρηλάτησης, hexagon και καλώδιο, κ.λπ.



2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

NiCr21Mo (DIN), W.Nr. 2.4858, NA 16 (BS), NiFe30Cr21Mo3 (ISO), INCOLOY® κράμα 825, NS142 (GB/T)



3 ΕΠΙΣΚΟΠΗΣΗ

Το κράμα 825 είναι ένα σταθεροποιημένο τιτάνιο πλήρες ωστενιτικό κράμα νικέλιο-σίδηρος-χρωμίου με τις προσθήκες του μολυβδαίνιου, του χαλκού, και του τιτανίου. Η χημική σύνθεση του κράματος έχει ως σκοπό να παρέχει την εξαιρετική αντίσταση σε πολλά διαβρωτικά περιβάλλοντα. Η περιεκτικότητα σε νικέλιο είναι ικανοποιητική για την αντίσταση στο χλωρίδιο-ιονικό ράγισμα πίεση-διάβρωσης. Το νικέλιο, από κοινού με το μολυβδαίνιο και το χαλκό, δίνει επίσης τη σημαντική αντίσταση στη μείωση των περιβαλλόντων όπως εκείνοι που περιέχουν τα θειικά και φωσφορικά οξέα. Το μολυβδαίνιο βοηθά επίσης την αντίσταση στη διάβρωση και τη διάβρωση ρωγμών. Η περιεκτικότητα σε χρώμιο του κράματος παρέχει την αντίσταση σε ποικίλες οξειδωτικές ουσίες όπως το νιτρικό οξύ, τα νιτρικά άλατα και το οξειδωτικό άλας. Η προσθήκη τιτανίου χρησιμεύει, με μια κατάλληλη θερμική επεξεργασία, να σταθεροποιήσει το κράμα ενάντια στην ευαισθητοποίηση στη??????????? διάβρωση.

Αυτό το κράμα χαρακτηρίζεται από:

• καλή αντίσταση στο ράγισμα πίεση-διάβρωσης

• ικανοποιητική αντίσταση στη διάβρωση και τη διάβρωση ρωγμών

• καλή αντίσταση στην οξείδωση και την μη-οξείδωση των καυτών οξέων

• καλές μηχανικές ιδιότητες και στο δωμάτιο και στις ανυψωμένες θερμοκρασίες μέχρι περίπου 550˚C (1020˚F)

• άδεια για τη χρήση δοχείων πίεσης στις θερμοκρασίες τοίχων μέχρι 425˚C (800˚F)



4 ΕΦΑΡΜΟΓΗ

Η αντίσταση του κράματος 825 στη γενική και εντοπισμένη διάβρωση υπό τους διαφορετικούς όρους δίνει στο κράμα την ευρεία χρησιμότητα. Οι εφαρμογές περιλαμβάνουν τη χημική επεξεργασία, τον έλεγχο της ρύπανσης, το πετρέλαιο και την αποκατάσταση φυσικού αερίου, όξινη παραγωγή, διαδικασίες παστώματος, πυρηνική επανεπεξεργασία καυσίμων, και χειρισμός των ραδιενεργών αποβλήτων. Οι εφαρμογές για το κράμα 825 είναι παρόμοιες με εκείνους για το κράμα 20.

Χαρακτηριστικές εφαρμογές ως εξής

• Έλεγχος ατμοσφαιρικής ρύπανσης: Τρίφτες

• Χημικός εξοπλισμός επεξεργασίας: Οξέα, αλκάλια

• Εξοπλισμός διαδικασίας τροφίμων

• Πυρηνικός: Επανεπεξεργασία καυσίμων, dissolvers στοιχείων καυσίμων, χειρισμός αποβλήτων

• Παραγωγή εξοπλισμού ανοικτής θαλάσσης πετρελαίου και φυσικού αερίου: ο ανταλλάκτης θερμότητας νερού της θάλασσας, σύστημα σωληνώσεων, ξινίζει τα τμήματα αερίου

• Επεξεργασία μεταλλεύματος: εξοπλισμός καθαρισμού χαλκού

• Καθαρισμός πετρελαίου: Αερόψυκτος ανταλλάκτης θερμότητας

• Εξοπλισμός παστώματος χάλυβα: Σπείρες θέρμανσης, δεξαμενές, κλουβιά, καλάθια

• Διάθεση αποβλήτων: Συστήματα σωληνώσεων φρεατίων εγχύσεων



5 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ

Φε	Νι	Χρώμιο	$cu	Tj	Mo
≥22.0	38.0-46.0	19.5-23.5	1.50-3.0	0.60-1.20	2.50-3.50
Γ	Al	ΜΝ	Si	Π	S
≤0.05	≤0.20	≤1.00	≤0.50	≤0.020	≤0.030



6 ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

(1) πυκνότητα: 8.14 g/cm3 (0.294lb/in3)

(2) σημείο τήξης: 1370-1400°C (2500-2550°F)

(3) συγκεκριμένη θερμότητα: 0,105 Btu/lb•°F (440J/kg•°C)

(4) θερμοκρασία κιουριού: ≤-320°F (- 196°C)

(5) η διαπερατότητα σε 200 (15,9 kA/m): 1,005



7 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Το κράμα 825 έχει τις καλές μηχανικές ιδιότητες από τις κρυογόνες θερμοκρασίες στις συγκρατημένα υψηλές θερμοκρασίες. Η έκθεση στις θερμοκρασίες ανωτέρω για 1000°F (540°C) μπορεί να οδηγήσει στις μικροδομικές αλλαγές (σχηματισμός φάσης) που σημαντικά χαμηλότερη δύναμη ολκιμότητας και αντίκτυπου. Για το λόγο αυτό, το κράμα δεν χρησιμοποιείται κανονικά στις θερμοκρασίες όπου οι ιδιότητες ερπυσμός-ρήξης είναι παράγοντες σχεδίου.

Οι εκτατές ιδιότητες στη θερμοκρασία δωματίου παρατίθενται στον πίνακα κατωτέρω. Όπως υποδεικνύεται, το κράμα μπορεί να ενισχυθεί ουσιαστικά από την κρύα εργασία.

Το κράμα 825 έχει την καλή δύναμη αντίκτυπου στη θερμοκρασία δωματίου και διατηρεί τη δύναμή του στις κρυογόνες θερμοκρασίες.

Μορφή και όρος	Εκτατή δύναμη		Δύναμη παραγωγής (0,2% που αντισταθμίζεται)		Επιμήκυνση
	ksi	MPA	ksi	MPA	%
Σωλήνωση, που ανοπτείται	112	772	64	441	36
Σωλήνωση, τραβηγμένη στο κρύο	145	1000	129	889	15
Φραγμός, που ανοπτείται	100	690	47	324	45
Πιάτο, που ανοπτείται	96	662	49	338	45
Φύλλο, που ανοπτείται	110	758	61	421	39



8 ΜΕΤΑΛΛΟΥΡΓΙΚΗ ΔΟΜΗ

Το κράμα 825 έχει μια πρόσωπο-κεντροθετημένη σταύλος κυβική δομή. Η χημική σύνθεση και η βελτιστοποιημένη ανοπτώντας επεξεργασία εξασφαλίζουν ότι την αντίσταση διάβρωσης από η ευαισθητοποίηση δεν εξασθενίζει.



9 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

Η σημαντική ιδιότητα του κράματος 825 είναι το υψηλό επίπεδό της αντίστασης διάβρωσης. Και στη μείωση και οξειδώστε τα περιβάλλοντα, το κράμα αντιστέκεται στη γενική διάβρωση, τη διάβρωση, τη διάβρωση ρωγμών, τη??????????? διάβρωση, και το ράγισμα πίεση-διάβρωσης. Μερικά περιβάλλοντα σε ποιο κράμα 825 είναι ιδιαίτερα χρήσιμος είναι θειικό οξύ, φωσφορικό οξύ, θείο που περιέχουν τα αέρια σωλήνων, ξινές αέριο και πετρελαιοπηγές, και θαλάσσιο νερό.

Αντίσταση πινάκων 9-1 στα διαλύματα εργαστηριακού θειικού οξέος

Κράμα	Ποσοστό διάβρωσης να βράσει στο διάλυμα εργαστηριακού θειικού οξέος Mils/έτος (mm/a)
	10%	40%	50%
316	636 (16,2)	>1000 (>25)	>1000 (>25)
825	20 (0,5)	11 (0,28)	20 (0,5)
625	20 (0,5)	Δοκιμασμένος	17 (0,4)



Αντίσταση ραγίσματος πίεση-διάβρωσης

Η υψηλή περιεκτικότητα σε νικέλιο του κράματος 825 παρέχει τη θαυμάσια αντίσταση στο ράγισμα πίεση-διάβρωσης χλωριδίου. Εντούτοις, στην εξαιρετικά αυστηρή να βράσει δοκιμή χλωριδίου μαγνήσιου, το κράμα θα ραγίσει μετά από τη μακροχρόνια έκθεση σε ένα ποσοστό των δειγμάτων. Το κράμα 825 αποδίδει πολύ καλύτερα στα λιγότερο αυστηρά εργαστηριακά τεστ. Οι ακόλουθες επιτραπέζιες περιλήψεις η απόδοση κραμάτων.

Αντίσταση πινάκων 9-2 στο ράγισμα διάβρωσης πίεσης χλωριδίου

Δοκιμή (U-Bend δείγματα)	Κράμα
	316	Ssc-6MO	825	625
42% χλωρίδιο μαγνήσιου (να βράσει)	Αποτύχετε	Μικτός	Μικτός	Αντισταθείτε
33% χλωρίδιο λίθιου (να βράσει)	Αποτύχετε	Αντισταθείτε	Αντισταθείτε	Αντισταθείτε
26% χλωριούχο νάτριο (να βράσει)	Αποτύχετε	Αντισταθείτε	Αντισταθείτε	Αντισταθείτε

Μικτός - μια μερίδα των δειγμάτων δοκιμασμένων απέτυχε στην ώρα του 2000 της δοκιμής. Αυτό είναι μια ένδειξη ενός υψηλού επιπέδου της αντίστασης.



Αντίσταση διάβρωσης

Η περιεκτικότητα σε χρώμιο και μολυβδαίνιου του κράματος 825 παρέχει ένα υψηλό επίπεδο της αντίστασης στη διάβρωση χλωριδίου. Για το λόγο αυτό το κράμα μπορεί να χρησιμοποιηθεί στα υψηλά περιβάλλοντα χλωριδίου όπως το νερό της θάλασσας. Μπορεί να χρησιμοποιηθεί πρώτιστα στις εφαρμογές όπου κάποια διάβρωση μπορεί να ανεχτεί. Είναι ανώτερο από τα συμβατικά ανοξείδωτα όπως 316L, εντούτοις, στο κράμα 825 εφαρμογών νερού της θάλασσας δεν παρέχει τα ίδια επίπεδα αντίστασης με ssc-6MO (UNS N08367) ή το κράμα 625 (UNS N06625).



Αντίσταση διάβρωσης ρωγμών

Αντίσταση πινάκων 9-3 στη διάβρωση χλωριδίου και τη διάβρωση ρωγμών

Κράμα	Temp. από την αρχή της διάβρωσης Attack* °F ρωγμών (°C)
316	27 (- 2,5)
825	32 (0,0)
Ssc-6MO	113 (45,0)
625	113 (45,0)

*ASTM διαδικασία γ-48, σιδηρικό χλωρίδιο 10%



??????????? αντίσταση διάβρωσης

Αντίσταση πινάκων 9-4 στη??????????? διάβρωση

Κράμα	Να βράσει 65% διαδικασία νιτρικού οξέος ASTM μια 262 πρακτική Γ	Να βράσει 50% θειική όξινος-σιδηρική διαδικασία θειικού άλατος ASTM μια 262 πρακτική Β
316	34 (.85)	36 (.91)
316L	18 (.47)	26 (.66)
825	12 (.30)	1 (.03)
Ssc-6MO	30 (.76)	19 (.48)
625	37 (.94)	Δοκιμασμένος



9 ΟΔΗΓΙΑ ΕΡΓΑΣΙΑΣ

Το κράμα 825 προϊόντα είναι υποβαλλόμενο σε θερμοθεραπεία κατά τη διάρκεια της κατασκευής στο μύλο για να αναπτύξει το βέλτιστο συνδυασμό σταθεροποίησης, αντίστασης διάβρωσης, μηχανικών ιδιοτήτων, και σχηματιστικότητας. Να διατηρήσει αυτές τις ιδιότητες κατά τη διάρκεια της επεξεργασίας, επόμενης ανοπτεί πρέπει να εκτελεσθεί μεταξύ 1700 σε 1800°F (930 σε 980°C) που ακολουθείται με τη γρήγορη αερόψυξη ή την απόσβεση νερού. Η θερμική επεξεργασία στο χαμηλότερο όριο της σειράς είναι αποδεκτή για τη σταθεροποίηση. Εντούτοις, η ανόπτηση στις θερμοκρασίες στο υψηλότερο τέλος αυτής της σειράς μπορεί να προτιμηθεί για τη μαλακότητα και τη δομή σιταριού για τη διαμόρφωση και την κοίλανση διατηρώντας την αντίσταση διάβρωσης. Η απόσβεση δεν είναι συνήθως απαραίτητη για τα μέρη της λεπτής διατομής (π.χ., φύλλο, λουρίδα και καλώδιο), αλλά μπορεί να επιδιωχτεί για να αποφύγει την ευαισθητοποίηση στα προϊόντα της βαρύτερης διατομής.

Καυτή διαμόρφωση

Η hot-working σειρά για το κράμα 825 είναι 1600 σε 2150°F (870 σε 1180°C). Για τη βέλτιστη αντίσταση διάβρωσης, η τελική καυτή εργασία πρέπει να γίνει στις θερμοκρασίες μεταξύ 1600 και 1800°F (870 και 980°C).

Η ψύξη μετά από την καυτή εργασία πρέπει να είναι αέρας δροσερός ή γρηγορότερος. Τα βαριά τμήματα μπορούν να γίνουν ευαισθητοποιημένα κατά τη διάρκεια της ψύξης από τη hot-working θερμοκρασία, και επομένως να υπόκεινται στη??????????? διάβρωση σε ορισμένα μέσα. Μια σταθεροποίηση ανοπτεί (δείτε ανωτέρω) αποκαθιστά την αντίσταση στη διάβρωση. Εάν το υλικό πρόκειται να ενωθεί στενά ή να υποβληθεί στην περαιτέρω θερμική επεξεργασία και να εκτεθεί στη συνέχεια σε ένα περιβάλλον που μπορεί να προκαλέσει τη??????????? διάβρωση, η σταθεροποίηση ανοπτεί πρέπει να εκτελεσθεί ανεξάρτητα από το ποσοστό ψύξης από τη hot-working θερμοκρασία.

Ανόπτηση

Για να αναπτύξουν το βέλτιστο συνδυασμό σταθεροποίησης, η αντίσταση διάβρωσης, οι μηχανικές ιδιότητες, και η σχηματιστικότητα, επόμενη ανοπτούν αφότου πρέπει η καυτή διαμόρφωση να εκτελεσθεί μεταξύ 1700 σε 1800°F (930 σε 980°C) που ακολουθείται με τη γρήγορη αερόψυξη ή την απόσβεση νερού.

Κρύα διαμόρφωση

Οι ιδιότητες και οι πρακτικές κρύας διαμόρφωσης είναι ουσιαστικά οι ίδιες για το κράμα 825 όπως για το κράμα 600. Αν και το εργασία-σκληραίνοντας ποσοστό είναι κάπως λιγότερο απ' ό, τι για τους κοινούς βαθμούς ωστενιτικών ανοξείδωτων, είναι ακόμα σχετικά υψηλό. Η διαμόρφωση του εξοπλισμού πρέπει να τροφοδοτηθεί καλά και να χτιστεί έντονα για να αντισταθμίσει την αύξηση στη δύναμη παραγωγής με την πλαστική παραμόρφωση.

Κατεργασία

Όλες οι τυποποιημένες διαδικασίες κατεργασίας εκτελούνται εύκολα στο κράμα 825. Το κράμα έχει κανονικά το βέλτιστο επεξεργαμένος τα χαρακτηριστικά στην ανοπτημένη ιδιοσυγκρασία στη μηχανή.



10 ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 δηλώνουν τα βασικά εργαστήρια και το κέντρο βαθμολόγησης.
(3) κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνολογίες.
(4) άριστη απόδοση



11 ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

Το κράμα 825 παρατίθεται στο NACE MR0175 για την υπηρεσία πετρελαίου και φυσικού αερίου.

Απόθεμα ράβδων, φραγμών, καλωδίων και σφυρηλατημένων κομματιών

BS 3076 NA16

ASTM B425/ASME SB425

ASTM B564/ASME SB564

Περίπτωση ν-572 κώδικα ASME

VdTÜV 432



Πιάτο, φύλλο και λουρίδα

BS 3072 NA16

BS 3073 NA16

ASTM B424/ASME SB424

ASTM B906/ASME SB906

VdTÜV 432



Σωλήνας και σωλήνας

BS 3074 NA16

ASTM B163/ASME SB163

ASTM B423/ASME SB423

ASTM B704/ASME SB704

ASTM B705/ASME SB705

ASTM B751/ASME SB751

ASTM B775/ASME SB775

ASTM B829/ASME SB829

Περίπτωση 1936 κώδικα ASME

VdTÜV 432



Άλλοι

ASTM B366/ASME SB366

DIN 17744



12 ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ

Ελάχιστη ποσότητα διαταγής	2 μετρικοί τόνοι
Τιμή	διαπραγματεύσιμος
Λεπτομέρειες συσκευασίας	το νερό αποτρέπει, πλόιμη μεταφορά, ξύλινη κιβώτιο μη-υποκαπνισμού ή παλέτα
Σημάδι	Σύμφωνα με τη διαταγή
Χρόνος παράδοσης	90-120 ημέρες
Όροι πληρωμής	T/T, L/C άμεσα, D/P
Δυνατότητα ανεφοδιασμού	1000 μετρικοί τόνοι/μήνας
