Καλή ολκιμότητα κραμάτων σιδήρου νικελίου UNS K93600/W.Nr.1.3912 για το τμήμα λέιζερ

Κράμα 36 σιδήρου νικελίου (UNS K93600, W.Nr. 1.3912) φράξτε, σωλήνας, λουρίδα, καλώδιο, σφυρηλατώντας για το τμήμα κ.λπ. λέιζερ.

1 ΠΡΟΪΟΝ

Κράμα 36 σιδήρου νικελίου (UNS K93600, W.Nr. 1.3912) ημι-προϊόντα για το τμήμα κ.λπ. λέιζερ.

Το κράμα 36 είναι διαθέσιμο να έχε τα τυποποιημένα ημιτελή έντυπα:

Φύλλο

Όρος παράδοσης: Καυτός ή ελασματοποιημένος εν ψυχρώ, υποβαλλόμενος σε θερμοθεραπεία, αφαιρεσμένος τα άλατα ή παστωμένος

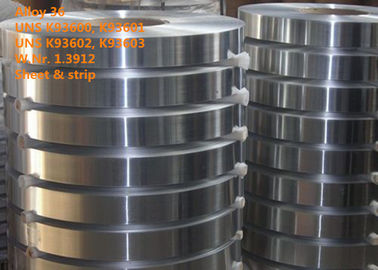

Λουρίδα

Όρος παράδοσης: Ελασματοποιημένος εν ψυχρώ, υποβαλλόμενος σε θερμοθεραπεία, παστωμένος ή φωτεινός ανοπτημένος

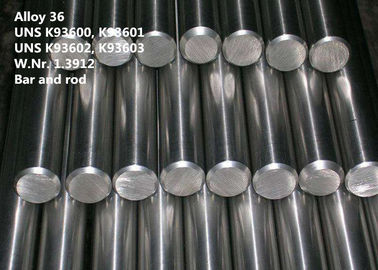

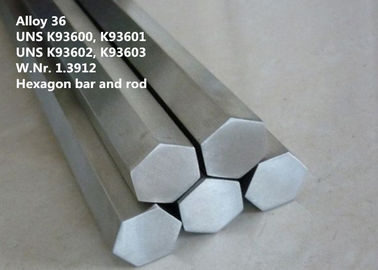

Φραγμός και ράβδος

Όρος παράδοσης: Σφυρηλατημένος, κυλημένος, συμένος, υποβαλλόμενος σε θερμοθεραπεία, οξειδωμένος, αφαιρεσμένος τα άλατα ή παστωμένος, γυρισμένος, ξεφλουδισμένος, αλεμένος ή γυαλισμένος

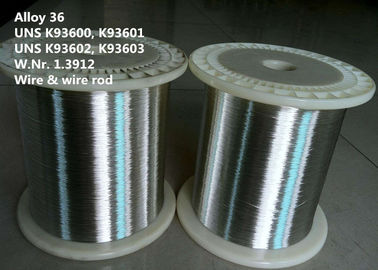

Καλώδιο (σχεδιάγραμμα, κύκλος, επίπεδα, τετραγωνικά)

Όρος παράδοσης: Συρμένος φωτεινός, ¼ σκληροί σκληρά, φωτεινός που ανοπτείται στα δαχτυλίδια, εμπορευματοκιβώτια, στα στροφία και τα σταθερά μέρη τόρνου

Ράβδος καλωδίων

Όρος παράδοσης: καυτός - κυλημένος (dia.5.5mm σε 40mm)

Άλλοι

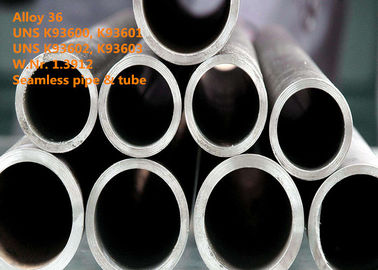

Άλλες μορφές και διαστάσεις όπως οι δίσκοι, τα δαχτυλίδια, οι χωρίς συγκόλληση σωλήνες και τα σφυρηλατημένα κομμάτια μπορούν να ζητηθούν.

2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

W.Nr. 1.3912, Ni36, Φε-Ni36 (ΆΦΝΟΡ), 1J36, 4J36, κράμα 36, VDM® κράμα 36, Pernifer 36, Invar 36 NILO

UNS K93600 (για τα thermostates), K93601 (για τα δοχεία πίεσης), K93602 (για το τσιπ που αφαιρεί τη διαδικασία), K93603 (για τα κράματα με τη χαμηλή επέκταση θερμότητας)

3 ΕΠΙΣΚΟΠΗΣΗ

Το κράμα 36 είναι ένα δυαδικό κράμα σίδηρος-νικελίου με έναν ιδιαίτερα χαμηλό συντελεστή επέκτασης θερμότητας, με το οποίο τα επίπεδα άνθρακα και μαγγάνιου καθώς επίσης και η ελευθερία των ακαθαρσιών είναι σημαντικά. Η κρύα διαμόρφωση μειώνει επίσης την επέκταση θερμότητας. Η τεχνητή γήρανση με τη βαθμιαία θερμική επεξεργασία σταθεροποιεί τους συντελεστές επέκτασης σε μια επιλεγμένη σειρά θερμοκρασίας.

Το κράμα 36 χαρακτηρίζεται από:

◘ Ένα εξαιρετικά - χαμηλός συντελεστής επέκτασης μεταξύ -250°C (- 418°F) και +260°C (500°F)

◘ Καλές ολκιμότητα και ανθεκτικότητα.

4 ΕΦΑΡΜΟΓΗ

Το κράμα 36 περιέχει το νικέλιο 36%, κυρίως για την ελεγχόμενη επέκταση και τις μαγνητικές εφαρμογές.

Οι χαρακτηριστικές εφαρμογές είναι:

◘ Διοχέτευση με σωλήνες για την αποθήκευση και τη μεταφορά των υγροποιημένων αερίων

◘ Συστατικά για τις οθόνες OLED

◘ Συσκευές μέτρησης και ελέγχου για τις θερμοκρασίες κάτω από 200°C (392°F), π.χ. για τις θερμοστάτες

◘ Δακτύλιοι για τις ενώσεις βιδών ή καρφιών μεταξύ των διάφορων μετάλλων

◘ Διμεταλλικά συστατικά και θερμοστατικά bi-metals, όπου το κράμα 36 είναι το παθητικό συστατικό

◘ Μορφές για την παραγωγή ενισχυμένου του άνθρακας-ίνα πλαστικού (CFP), ειδικά για την αεροδιαστημική βιομηχανία

◘ Πλαίσια για τις ηλεκτρονικές μονάδες ελέγχου στους δορυφόρους και διαστημικό ταξίδι κάτω σε -200°C (- 328°F)

◘ Στοιχεία υποστήριξης για τους ηλεκτρομαγνητικούς φακούς στις μονάδες ελέγχου λέιζερ

◘ Εκκρεμές

◘ Συστατικά για τη αυτοκινητοβιομηχανία

◘ Εναέρια ηλεκτροφόρα καλώδια σε μια αναμιγμένη, ηλικία-hardenable παραλλαγή

5 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):

Νι	Φε	Χρώμιο	Κοβάλτιο	ΜΝ	Si	Γ	Π	S	Mo	$cu	SE
35.0-37.0	Ισορροπία	≤0.25	≤0.50	≤0.60	≤0.30	≤0.05	≤0.015	≤0.015	≤0.50	≤0.50	≤0.50

6 ΣΩΜΑΤΙΚΗ ΙΔΙΟΤΗΤΑ

Πυκνότητα σε 20°C: 8.11 g/cm3 (0.293lb/in3)

Θερμοκρασία κιουριού: 230°C (446°F)

Συντελεστής της ελαστικότητας στην ένταση: 20.3 X ksi 10³ (MPA 140 X 10³)

Πίνακας σημεία τήξης και κάμψης 6-1

Κράμα	Σημείο τήξης		Σημείο κάμψης
	°C	°F	°C	°F
Κράμα 36	1430	2605	220	430

Θερμική αγωγιμότητα πινάκων 6-2 σε 20°C (68°F)

Κράμα	W/m°C	Btu in/ft ² χ °F
Κράμα 36	10	69.3

Ο πίνακας 6-3 σημαίνει το συντελεστή της θερμικής επέκτασης

77 σε 212°F	7.2	Χ 10-6 in/in/°F
77 σε 302°F	7.5	Χ 10-6 in/in/°F
77 σε 392°F	7.8	Χ 10-6 in/in/°F

Θερμική αγωγιμότητα πινάκων 6-4

77°F	104	BTU-In/hr/ft ²/°F
212°F	110.9	BTU-In/hr/ft ²/°F
392°F	117.9	BTU-In/hr/ft ²/°F
572°F	128.8	BTU-In/hr/ft ²/°F

Ηλεκτρική ειδική αντίσταση πινάκων 6-5

Θερμοκρασία		Microhm εκατ. (ohm.circ mil/ft)
°C	°F	Κράμα 36
20	68	80 (481)
100	212	86 (517)
200	392	97 (583)
300	572	105 (632)
400	752	111 (668)
500	932	117 (704)
600	1112	121 (728)

Χαρακτηριστική θερμική επέκταση πινάκων 6-6 του κράματος 36

Σειρά θερμοκρασίας		Συνολική επέκταση	Σημάνετε το γραμμικό συντελεστή
°C	°F	10-3	10-6/°C	10-6/°F
-220	-396	-0.33	1.5	0,8
-120	-216	-0.16	1.3	0,7
20-100	68-212	0,12	1.5	0,8
20-150	68-302	0,26	2	1.1
20-200	68-392	0,47	2.6	1.4
20-250	68-482	0,8	3.5	1.9
20-300	68-572	1.54	5.5	3.1
20-350	68-662	2.37	7.2	4
20-400	68-752	3.19	8.4	4.7
20-450	68-842	4.01	9.3	5.2
20-500	68-932	4.85	10.1	5.6

7 ΜΕΤΑΛΛΟΓΡΑΦΙΑ

Στο μαλακό ανοπτημένο όρο, το κράμα 36 έχει μια κυβική πρόσωπο-κεντροθετημένη δομή κρυστάλλου.

8 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

Σε μια ξηρά ατμόσφαιρα, το κράμα 36 είναι αντιδιαβρωτικό στη θερμοκρασία δωματίου. Στους δυσμενείς όρους, παραδείγματος χάριν μια υγρή ατμόσφαιρα, διάβρωση μπορεί να εμφανιστεί στην επιφάνεια.

9 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Πίνακας 9-1 χαρακτηριστικές μηχανικές ιδιότητες του κράματος 36 στο μαλακό ανοπτημένο όρο

Θερμοκρασία		Εκτατή δύναμη		Δύναμη παραγωγής (0,2% που αντισταθμίζεται)		Επιμήκυνση σε 50 χιλ. (2 ίντσα)	Μείωση της περιοχής
°C	°F	MPA	ksi	MPA	ksi	%	%
20	68	490	71	240	35	42	70
100	212	430	62	180	26	43	70
200	392	430	62	110	16	45	70
300	572	410	59	93	13	48	70
400	752	350	51	93	13	53	70
500	932	290	42	93	13	59	69
600	1112	210	30	77	11	68	67

Πίνακας 9-2 χαρακτηριστικές μηχανικές ιδιότητες των μαλακών ανοπτημένων ράβδων μετά από την κρύα διαμόρφωση στη θερμοκρασία δωματίου

Κρύα διαμόρφωση	δύναμη Rp 0,2 παραγωγής 0.2%		Επιμήκυνση στο σπάσιμο A5
%	MPA	ksi	%
0	292	42.4	40
23	645	93.5	15
39	679	89.5	13
53	702	102	12

Σκληρότητα πινάκων 9-3

Κράμα	Όρος	HV	HRB
Κράμα 36	Ανοπτημένος	μέγιστο 150.	μέγιστο 80.
	Σύνολο σκληρό	220 λεπτά.	96 λεπτά.

10 ΟΔΗΓΙΑ ΕΡΓΑΣΙΑΣ

Το κράμα 36 μπορεί να είναι εύκολα διαμορφωμένα και καυτό και κρύο και μπορεί επίσης να επεξεργαστεί στη μηχανή. Το workability είναι συγκρίσιμο με αυτό των ωστενιτικών ανοξείδωτων.

Καυτή διαμόρφωση

Το κράμα 36 μπορεί να καυτός-διαμορφωθεί σε μια σειρά θερμοκρασίας μεταξύ 1050 και 800°C (1922-1472°F) με την επόμενη γρήγορη ψύξη κάτω στο νερό ή τον αέρα.

Κρύα διαμόρφωση

Για την κρύα διαμόρφωση, το κομμάτι προς κατεργασία πρέπει να είναι στον ανοπτημένο όρο. Το κράμα 36 έχει ένα παρόμοιο σκληραίνοντας ποσοστό εργασίας στα ωστενιτικά ανοξείδωτα. Αυτό πρέπει να ληφθεί υπόψη κατά την επιλογή διαμορφώνοντας τον εξοπλισμό και προγραμματίζοντας διαμορφώνοντας τις διαδικασίες. Η ενδιάμεση ανόπτηση είναι απαραίτητη για σημαντική εργασία κρύας διαμόρφωσης.

Θερμική επεξεργασία

Η ανόπτηση πρέπει να εκτελεσθεί στις θερμοκρασίες 820 σε 900°C (1580-1652°F), που ακολουθούνται με την αερόψυξη. Έναντι της αερόψυξης, η επόμενη ανόπτηση υδρόψυξης οδηγεί σε έναν χαμηλότερο συντελεστή επέκτασης θερμότητας.

Κατεργασία

Το κράμα 36 υποβάλλεται σε επεξεργασία κατά προτίμηση στον ανοπτημένο όρο. Τα επεξεργασμένα στη μηχανή χαρακτηριστικά του κράματος 36 είναι παρόμοια με εκείνους των ωστενιτικών ανοξείδωτων. Χάρι στην υψηλή ολκιμότητά του, τα τσιπ που οδηγούν κατά τη διάρκεια της κατεργασίας τείνουν να είναι σειρά-όπως και σκληρά, και μπορούν επομένως να οδηγήσουν στη γρήγορη ένδυση στους τέμνοντες οδηγούς ακρών εργαλείων. Το εργαλείο πρέπει να δεσμευθεί ανά πάσα στιγμή. Μια σχετικά χαμηλή τέμνουσα ταχύτητα πρέπει να χρησιμοποιηθεί με μια ταχύτητα τροφών που δεν είναι πάρα πολύ υψηλή. Ένα επαρκές βάθος τσιπ είναι σημαντικό προκειμένου να κόψει κάτω από μια προηγουμένως διαμορφωμένη εργασία-ζώνη.

11 ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

Πιάτο ASTM B388, λουρίδα

Λουρίδα ASTM B603, καλώδιο

Πιάτο ASTM B753, φύλλο

Πιάτο ASTM F1684, φύλλο, φραγμός, ράβδος

Φύλλο και λουρίδα DIN 1715

Λουρίδα DIN 17470, καλώδιο

Πιάτο DIN 17745, φύλλο, φραγμός, ράβδος

ΡΑΨΤΕ 385 το πιάτο, φύλλο, φραγμός, ράβδος

ΑΦΝΟΡ NF A54-301Composition

12 ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ:

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 δηλώνουν τα βασικά εργαστήρια και το κέντρο βαθμολόγησης.
(3) κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνολογίες.

(4) διαδικασία οσμηρών εξαιρετικά-αγνότητας: VIM + IG-ESR + VAR

(5) άριστη υψηλή επίδοση.

13 ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ

Ελάχιστη ποσότητα διαταγής	Διαπραγματεύσιμος
Τιμή	Διαπραγματεύσιμος
Λεπτομέρειες συσκευασίας	Το νερό αποτρέπει, πλόιμη μεταφορά, τυποποιημένη συσκευασία εξαγωγής του μύλου
Σημάδι	Σύμφωνα με τη διαταγή
Χρόνος παράδοσης	60-90 ημέρες
Όροι πληρωμής	T/T, L/C άμεσα, D/P
Δυνατότητα ανεφοδιασμού	300 μετρικοί τόνοι/μήνας
