Λεπτομέρειες:
|
Υλικό: | UNS N06002, ένα ωστενιτικό στερεό ενισχυμένο λύση βασισμένο στο νικέλιο κράμα | ||
---|---|---|---|
Υψηλό φως: | ανθεκτικά στη θερμότητα κράματα,ειδικά κράματα υψηλών σημείων,κράμα Χ μηχανών στροβίλων αερίου |
Αντιδιαβρωτικό κράμα Χ (N06002) φραγμός, σφυρηλατημένο κομμάτι, τμήμα, πιάτο, καλώδιο, σωλήνας για τη μηχανή στροβίλων αερίου κ.λπ.
1 ΠΡΟΪΟΝ
Αντιδιαβρωτικό κράμα Χ για τις μηχανές στροβίλων αερίου για τα τμήματα ζώνης καύσης όπως οι αγωγοί μετάβασης, combustor τα δοχεία, οι φραγμοί ψεκασμού και οι κάτοχοι φλογών καθώς επίσης και afterburners, τους σωλήνες αναρρόφησης και τις θερμάστρες καμπινών. κ.λπ.

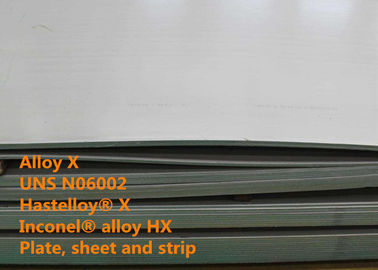

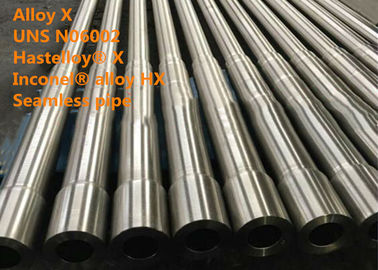

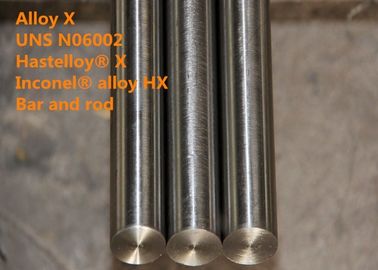

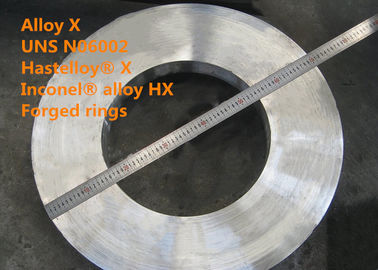

Το προϊόν διαμορφώνει διαθέσιμο ως ρίψεις, ράβδο, φραγμό, σφυρηλατημένα κομμάτια, φραγμό σφυρηλάτησης, εξωθημένο τμήμα, πιάτο, φύλλο, λουρίδα, καλώδιο, σωλήνα και σωλήνα κ.λπ.
2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ
GH3536, UNS N06002, cAms 5754, 5798, W.Nr.2.4613, 2,4665, NC22FeD (Γαλλία), NiCr22Fe18Mo (DIN), Nimonic PE13 (UK), Inconel® κράμα HX, Hastelloy® Χ
3 ΕΦΑΡΜΟΓΗ
Το κράμα Χ έχει μια ευρεία χρήση στις μηχανές στροβίλων αερίου για τα τμήματα ζώνης καύσης όπως οι αγωγοί μετάβασης, combustor τα δοχεία, οι φραγμοί ψεκασμού και οι κάτοχοι φλογών καθώς επίσης και afterburners, τους σωλήνες αναρρόφησης και τις θερμάστρες καμπινών. Συστήνεται για τη χρήση στις βιομηχανικές εφαρμογές φούρνων επειδή έχει ασυνήθιστο ανθεκτικό στην οξείδωση, τη μείωση και τις ουδέτερες ατμόσφαιρες. Οι ρόλοι φούρνων αυτού του κράματος ήταν ακόμα σε καλή κατάσταση μετά από να λειτουργήσουν για 8700 ώρες σε 2150°F (1177°C). Το κράμα Χ χρησιμοποιείται επίσης στη χημική βιομηχανία διαδικασίας για τις ανταπαντήσεις, καλύπτει, πλέγματα υποστήριξης καταλυτών, διαφράγματα φούρνων, σωλήνωση για τις διαδικασίες πυρόλυσης και τα τμήματα στιγμιαίων στεγνωτήρων.
4 ΕΠΙΣΚΟΠΗΣΗ
Το κράμα Χ είναι μια ωστενιτική στερεά ενισχυμένη λύση βασισμένη στο νικέλιο συμπερίληψη κραμάτων από το χρώμιο 22% για την άριστη αντίσταση στην οξείδωση στις ανυψωμένες θερμοκρασίες.
Το κράμα Χ προσφέρει τη σημαντική δύναμη στις υψηλές θερμοκρασίες. Έχει τα μεγάλα υψηλής θερμοκρασίας και χαρακτηριστικά ρήξης πίεσης επάνω από 790℃ ή 1450℉. Είναι κατάλληλο για τη χρήση στις εφαρμογές στα όρια θερμοκρασίας για 1200℃ ή 2200℉. Το κράμα Χ έχει τα υψηλά μεγέθη του χρωμίου, του νικελίου και του μολυβδαίνιου που προσφέρουν τις άριστες ιδιότητες αντίστασης διάβρωσης παρόμοιες με τα υψηλά κράματα νικελίου συχνότερα στις εφαρμογές διάβρωσης.
Το κράμα Χ είναι βασικά γνωστό για την παροχή της υψηλής αντίστασης θερμότητας και οξείδωσης καθώς επίσης και της άριστης αντίστασης στο ράγισμα διάβρωσης πίεσης χλωριδίου και της σημαντικής αντίστασης στους όρους μείωσης και ανθρακοποίησης. Έχει παρατηρηθεί για να είναι εξαιρετικά ανθεκτικό στο ράγισμα διάβρωσης πίεσης στις πετροχημικές εφαρμογές.
5 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):
Πίνακας 1
Φε | Νι | Κοβάλτιο | Χρώμιο | Mo | Tj | NB | Β |
17.0-20.0 | Ισορροπία | 0.5-2.5 | 20.5-23.0 | 8.0-10.0 | ≤0.15 | ≤0.50 | ≤0.008 |
$cu | Γ | Al | ΜΝ | Si | Π | S | W |
≤0.50 | 0.05-0.15* | ≤0.50 | ≤1.00 | ≤1.00 | ≤0.025 | ≤0.015 | 0.20-1.00 |
* Η ρίψη σημειώσεων θα μπορούσε να είναι 0,20.
6 ΜΕΤΑΛΛΟΥΡΓΙΚΗ ΔΟΜΗ
Το κράμα Χ είναι βασικά ένα κράμα ενιαίας φάσης που κατέχει κεντροθετημένη την πρόσωπο κυβική δομή και λαμβάνει τη δύναμή του βασικά από τη στερεά λύση που ενισχύει από το χρώμιο, το μολυβδαίνιο και το βολφράμιο στοιχείων. Η παρουσία μεγάλης συγκέντρωσης χρωμίου, αυτό προσφέρει τη σημαντική αντίσταση στην οξείδωση στις θερμοκρασίες επάνω από 982°C ή 1800°F.
Το στερεό ενισχυμένο λύση κράμα Χ προσφέρεται στην επεξεργασμένη θερμότητα μορφή λύσης. Με αυτήν την μορφή, οι μικροδομές περιλαμβάνουν κανονικά από τα αρχικά καρβίδια που διανέμονται σε μια μήτρα ενιαίας φάσης με τα απαραιτήτως καθαρά όρια σιταριού.
7 ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ
Πυκνότητα: 0,297 lb/in3 (8,22 g/cm3)
Λειώνοντας σειρά: 2300-2470°F (1260-1355°C)
8 ΑΝΤΙΣΤΑΣΗ ΟΞΕΙΔΩΣΗΣ
Συγκριτικά στατικά στοιχεία οξείδωσης στο ρέοντας αέρα για 1008 Hours*
Κράμα | 1800°F (980°C) | 2000°F (1095°C) | ||||||
Απώλεια/πλευρά μετάλλων | Απώλεια CIP ** /Side μετάλλων | Απώλεια/πλευρά μετάλλων | Απώλεια CIP ** /Side μετάλλων | |||||
mils | χιλ. | mils | χιλ. | mils | χιλ. | mils | χιλ. | |
Κράμα Χ | 0,29 | 0,007 | 0,74 | 0,019 | 1.5 | 0,038 | 2.7 | 0,069 |
Κράμα 600 | 0,32 | 0,008 | 0,9 | 0,023 | 1.1 | 0,028 | 1.6 | 0,041 |
Κράμα 601 | 0,53 | 0,013 | 1.3 | 0,033 | 1.2 | 0,031 | 2.6 | 0,06 |
Κράμα 625 | 0,32 | 0,008 | 0,72 | 0,018 | 3.3 | 0,083 | 4.8 | 0,12 |
Κράμα 800H | 0,024 | 0,024 | 1.8 | 0,046 | 5.4 | 0,137 | 7.4 | 0,19 |
στη θερμοκρασία δωματίου μία φορά την εβδομάδα
Εσωτερική διείσδυση ** CIP=Continuous
9 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ
Συγκριτική μέση καυτή διάβρωση resistance*
Θερμοκρασία δοκιμής | Δοκιμαστική περίοδος | Συνολικό μέταλλο επηρεασθε'ν/πλευρά | ||||||
Κράμα Χ | S | 188 | ||||||
°F | °C | χ | mils | χιλ. | mils | χιλ. | mils | χιλ. |
1650 | 900 | 200 | 3 | 0,08 | 2.7 | 0,07 | 2.1 | 0,05 |
1650 | 900 | 1000 | 6.8 | 0,17 | 7.5 | 0,19 | 3.7 | 0,09 |
*All δοκιμές που εκτελούνται από την έκθεση σε προϊόντα καύσης του Νο 2 μαζούτ (0,4 τοις εκατό θείου) και 5 PPM του άλατος θάλασσας. Η ταχύτητα αερίου πέρα από τα δείγματα ήταν 13 πόδ./SEC. (4m/s). Η συχνότητα θερμικού κλονισμού ήταν ένα/ώρα.
10 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ
Σκληρότητα
Σκληρότητα θερμοκρασίας δωματίου της υλικής λύσης που ανοπτείται σε 2150°F (1177℃)
Μορφή | Σκληρότητα, HRB | Χαρακτηριστικό μέγεθος σιταριού ASTM |
Φύλλο | 86 | 3 - 5 |
Πιάτο | 87 | 3.5 - 6 |
Φραγμός | 88 | 2 - 5 |
Εκτατά στοιχεία του πιάτου
Θερμοκρασία δοκιμής | Δύναμη 0,2% παραγωγής | Τελευταία εκτατή δύναμη | Επιμήκυνση | |||
°F | °C | ksi | MPA | ksi | MPA | % |
70 | 21 | 49.3 | 340 | 110.2 | 760 | 48.9 |
1000 | 538 | 32.5 | 224 | 87.6 | 604 | 60.2 |
1200 | 649 | 30.7 | 212 | 80.9 | 558 | 63.5 |
1400 | 760 | 31.6 | 218 | 61 | 421 | 74.5 |
1600 | 871 | 27.4 | 189 | 37 | 255 | 98.1 |
1800 | 982 | 13.6 | 94 | 20 | 138 | 98.1 |
2000 | 1093 | 6.5 | 45 | 10.4 | 72 | 95.3 |
Δύναμη αντίκτυπου
Ηλικίας πιάτο
Θερμοκρασία γήρανσης | Χρόνος γήρανσης | Μέση charpy V-Notch δύναμη αντίκτυπου | ||
°F | °C | χ | πόδια. - λίβρα. | J |
SHT | SHT | - | 95 | 129 |
1200 | 649 | 1000 | 24 | 33 |
4000 | 12 | 16 | ||
8000 | 15 | 20 | ||
1400 | 760 | 1000 | 10 | 14 |
4000 | 10 | 14 | ||
8000 | 8 | 11 | ||
1600 | 871 | 0 | 15 | 20 |
4000 | 12 | 16 | ||
8000 | 15 | 20 | ||
16000 | 12 | 16 |
11 ΘΕΡΜΙΚΗ ΕΠΕΞΕΡΓΑΣΊΑ
Οι επεξεργασμένες μορφές κράματος Χ εφοδιάζονται στον υποβαλλόμενο σε θερμοθεραπεία όρο λύσης εκτός αν ορίζεται διαφορετικά. Είναι χαρακτηριστικά λύση υποβαλλόμενη σε θερμοθεραπεία σε 2150°F (1177°C) και γρήγορο που δροσίζεται. Τα φωτεινά ανοπτημένα προϊόντα δροσίζονται στο υδρογόνο. Η ανόπτηση στις θερμοκρασίες χαμηλότερες από την επεξεργασία με θερμότητα λύσης μπορεί να προκαλέσει την πτώση των δευτεροβάθμιων φάσεων, οι οποίες μπορούν να έχουν επιπτώσεις στη δύναμη και την ολκιμότητα του κράματος.
Η επεξεργασία θερμότητας που γίνεται στις θερμοκρασίες χαμηλότερες από τη θερμοκρασία επεξεργασίας λύσης καλείται ως ανόπτηση μύλων. Πρέπει να ληφθεί υπόψη που εφαρμόζοντας την ανοπτώντας επεξεργασία θερμότητας μύλων θα παράσχει συχνά την πτώση των δευτεροβάθμιων καρβιδίων στις άκρες σιταριού του υλικού και δεν θα ανακτήσει το υλικό στους όπως-λαμβανόμενους όρους.
12 ΕΡΓΑΣΙΑ
Καυτή εργασία
Το κράμα Χ να είναι καυτό που υποβάλλεται σε επεξεργασία μπορεί σε διάφορες μορφές, αν και μπορούν να είναι πιό ευαίσθητες στο μέγεθος και το ποσοστό καυτής μείωσης από είναι για τα ωστενιτικά ανοξείδωτα. Εκτός αυτού, τα καυτά όρια θερμοκρασίας επεξεργασίας για αυτά τα κράματα μπορούν να είναι στενά. Τα καυτά όρια θερμοκρασίας για το κράμα Χ – θερμοκρασία φούρνων: 2150°F ή 1175°C και χαμηλότερη θερμοκρασία: 1750°F ή 955°C.
Κρύα εργασία
Το κράμα Χ διαμορφώνεται εύκολα στις διαφορετικές μορφές μέσω της κρύας επεξεργασίας. Δεδομένου ότι είναι ισχυρότερο και η εργασία σκληραίνει γρηγορότερα από τους ωστενιτικούς ανοξείδωτους βαθμούς, η μεγαλύτερη δύναμη απαιτείται συχνά για να επιτύχει το ίδιο μέγεθος της κρύας διαστρέβλωσης. Η μεγαλύτερη δύναμη παραγωγής μπορεί επίσης να προσφέρει τη μεγαλύτερη πλάτη άνοιξη ενώ κρύο σφυρηλατημένο κομμάτι από παρατηρηθε'ν για τα ανοξείδωτα. Επιπλέον, τα γρήγορα σκληραίνοντας χαρακτηριστικά γνωρίσματα εργασίας αυτού του κράματος μπορεί να χρειαστούν τη γρηγορότερη μέτρια ανόπτηση στα διαμορφώνοντας βήματα για να παραγάγουν ένα τελειωμένο συστατικό.
13 ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ
Παρατίθεται στο NACE MR0175.
Χημική σύνθεση
DIN 17744
Σφυρηλατημένο κομμάτι
ASTM B564/CAMS 5754
DIN 17754
ISO 9725
Κατάλυμα, φραγμός, ράβδος
ASTM B472/ASTM B572
CAms 5754
DIN 17752
ISO 9723
Καλώδιο
CAms 5798
DIN 17753
ISO 9724
Πιάτο, φύλλο, λουρίδα
ASTM B435
CAms 5536
DIN 17750
ISO 6208
Σωληνοειδής
ASTM B619/ASTM B622/ASTM B626/ASTM B751/ASTM B775/ASTM B829
CAMS 5587/CAMS 5588
DIN 17751
ISO 6207
Δίσκος, δαχτυλίδι
AECMA PrEN2184
Ρίψη
CAms 5390E
Συναρμολόγηση
ASTM B366/ASME SB366
14 ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ
(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 δηλώνουν τα βασικά εργαστήρια και το κέντρο βαθμολόγησης.
(3) κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνολογίες.
(4) διαδικασία οσμηρών εξαιρετικά-αγνότητας: VIM + IG-ESR + VAR
(5) άριστη υψηλή επίδοση.
ΟΡΟΣ 15 ΕΠΙΧΕΙΡΗΣΕΩΝ
Ελάχιστη ποσότητα διαταγής | Διαπραγματεύσιμος |
Τιμή | Διαπραγματεύσιμος |
Λεπτομέρειες συσκευασίας | Το νερό αποτρέπει, πλόιμη μεταφορά, ξύλινη κιβώτιο μη-υποκαπνισμού ή παλέτα |
Σημάδι | Σύμφωνα με τη διαταγή |
Χρόνος παράδοσης | 60-90 ημέρες |
Όροι πληρωμής | T/T, L/C άμεσα, D/P |
Δυνατότητα ανεφοδιασμού | 100 μετρικοί τόνοι/μήνας |
