N06690 / W.Nr. 2.4642 αντιδιαβρωτική καλή μεταλλουργική σταθερότητα κραμάτων

Αντιδιαβρωτικό κράμα 690 (N06690, W.Nr. 2.4642) ημι-προϊόντα για τη χημική εφαρμογή επεξεργασίας



1 ΠΡΟΪΟΝ

Αντιδιαβρωτικό κράμα 690 (UNS N06690, W.Nr. 2.4642) ημι-προϊόντα για τη χημική εφαρμογή επεξεργασίας

Το κράμα 686 είναι διαθέσιμο στις ακόλουθες μορφές προϊόντων: σωλήνας, σωλήνας, φύλλο, λουρίδα, πιάτο, στρογγυλός και εξαγωνικός φραγμός, σφυρηλατημένο κομμάτι, απόθεμα σφυρηλατημένων κομματιών, καλώδιο και ράβδος καλωδίων στη σπείρα, και προϊόντα συγκόλλησης.

Ράβδος και φραγμός

Όροι παράδοσης: σφυρηλατημένος, κυλημένος, συμένος, θερμικά μεταχειρισμένος, οξειδωμένος, αφαιρεσμένος τα άλατα ή παστωμένος, επεξεργασμένος στη μηχανή, ξεφλουδισμένος ή έδαφος

Φύλλο και πιάτο

Όροι παράδοσης: καυτός ή ελασματοποιημένος εν ψυχρώ, θερμικά μεταχειρισμένος, αφαιρεσμένος τα άλατα ή παστωμένος

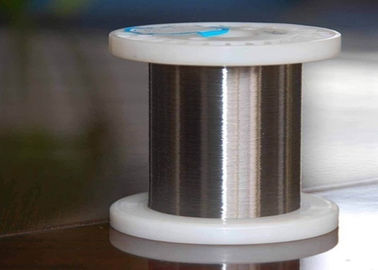

Καλώδιο

Όροι παράδοσης: φωτεινός συμένος, ¼ σκληροί σκληρά, φωτεινός που ανοπτείται στα δαχτυλίδια, εμπορευματοκιβώτια, στα στροφία και τις αράχνες

Λουρίδα

Όροι παράδοσης: ελασματοποιημένος εν ψυχρώ, θερμικά μεταχειρισμένος και παστωμένος ή φωτεινός ανοπτημένος

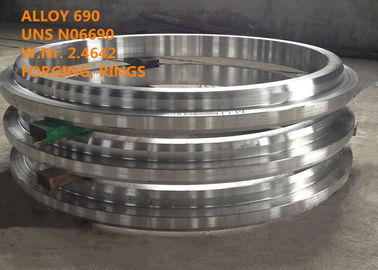

Άλλες μορφές και διαστάσεις όπως τα κυκλικά κενά, τα δαχτυλίδια, ο άνευ ραφής σωλήνας και τα σφυρηλατημένα κομμάτια μπορούν να ζητηθούν.



2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

UNS N06690, W.Nr.2.4642, NiCr29Fe (το EN), NiCr29Fe9 (ISO), NC30Fe (ΆΦΝΟΡ), NW6690 (ISO), Inconel® κράμα 690, VDM® κράμα 690, Nicrofer 6030



3 ΕΦΑΡΜΟΓΗ

Οι ιδιότητες του κράματος 690 είναι χρήσιμες για τις διάφορες εφαρμογές που περιλαμβάνουν τα διαλύματα νιτρικού ή νιτρικού/υδροφθορικού οξέος. Τα παραδείγματα είναι reheaters ουρά-αερίου που χρησιμοποιούνται στις σπείρες νιτρικής όξινης παραγωγής και θέρμανσης και δεξαμενές για τις νιτρικές/υδροφθορικές λύσεις που χρησιμοποιούνται στο πάστωμα των ανοξείδωτων και την επανεπεξεργασία των πυρηνικών καυσίμων.

Η αντίσταση του κράματος στα sulfur-containing αέρια το κάνει ένα ελκυστικό υλικό για τέτοιες εφαρμογές όπως τις μονάδες αεριοποίησης άνθρακα, τους καυστήρες και τους αγωγούς για την επεξεργασία του θειικού οξέος, τους φούρνους για την πετροχημική επεξεργασία, τους θεραπευτές, τους αποτεφρωτήρες, και τον εξοπλισμό υαλοποίησης γυαλιού για τη διάθεση ραδιενεργών αποβλήτων.

Στους διάφορους τύπους υψηλής θερμοκρασίας νερών, αναμίξτε 690 χαμηλά ποσοστά διάβρωσης επιδείξεων και την άριστη αντίσταση στο ράγισμα διάβρωσης πίεσης. Κατά συνέπεια, το κράμα 690 χρησιμοποιείται ευρέως για τους σωλήνες, τα διαφράγματα, tubesheets, και το υλικό γεννητριών ατμού στην παραγωγή πυρηνικής ενέργειας.



4 ΕΠΙΣΚΟΠΗΣΗ

Το κράμα 690 είναι ένα κράμα υψηλός-χρώμιο-νικελίου που έχει την άριστη αντίσταση σε πολλές διαβρωτικά υδάτινα μέσα και υψηλής θερμοκρασίας ατμόσφαιρες, η οποία είναι ιδιαίτερα κατάλληλη για τη χρήση στην οξείδωση των μέσων. Εκτός από την αντίσταση διάβρωσής του, το κράμα 690 έχει την υψηλής αντοχής, καλή μεταλλουργική σταθερότητα, και τα ευνοϊκά χαρακτηριστικά επεξεργασίας.

Η ουσιαστική περιεκτικότητα σε χρώμιο δίνει το κράμα σημαντική αντίσταση στην οξείδωση των χημικών ουσιών και στα υψηλής θερμοκρασίας οξειδωτικά αέρια.

Το υψηλό επίπεδο του νικελίου μεταδίδει την αντίσταση στην πίεση-διάβρωση ραγίζοντας στον χλωρίδιο-περιορισμό των περιβαλλόντων καθώς επίσης και στις λύσεις υδροξειδίου νατρίου.

Το κράμα 690 χαρακτηρίζεται από

♦ Πολύ καλή αντίσταση στο φθορίδιο που περιέχει το καυτό νιτρικό οξύ,

♦ Καλή αντίσταση στο ράγισμα διάβρωσης πίεσης που προκαλείται από τα αλκάλια,

♦ Άριστη αντίσταση στο ράγισμα διάβρωσης πίεσης που προκαλείται από τα μέσα που περιέχουν το χλωρίδιο και τα polythionic οξέα,

♦ Άριστη αντίσταση σε πολλά επιθετικά υδάτινα μέσα ή στους αρχικούς και δευτεροβάθμιους βρόχους των πυρηνικών αντιδραστήρων,

♦ Καλή αντίσταση στην οξείδωση, το sulphidation και το μέταλλο που ξεσκονίζουν στα καυτά αέρια

♦ Καλές μηχανικές ιδιότητες στη θερμοκρασία δωματίου και υψηλής θερμοκρασίας, ζευγαρωμένος με την υψηλή ολκιμότητα.



5 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ

Φε	Νι	Χρώμιο	Κοβάλτιο	ΜΝ	Si	Γ	Π	S	$cu
7.0-11.0	≥58.0	27.0-31.0	≤0.10	≤0.50	≤0.50	≤0.05	≤0.020	≤0.015	≤0.50



6 ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Πυκνότητα στη θερμοκρασία δωματίου: 0,296 lb/in3 (8,2 g/cm3)

Λειώνοντας σειρά: 2470-2506°F (1390-1410°C)

Συγκεκριμένη θερμότητα: 0,107 Btu/lb-°F (450 J/kg-°C)

Ηλεκτρική ειδική αντίσταση: 691 ωμ -ωμ-circ mil/ft (1,148 uΩ-μ)

Η διαπερατότητα σε 200 (15,9 kA/m): 1.0001

Συντελεστής νεολαιών: 30.6 ksi 10³ (211GPa)

Αναλογία Poisson: 0,289



7 ΜΕΤΑΛΛΟΓΡΑΦΙΑ

Το κράμα 690 έχει μια κυβική πρόσωπο-κεντροθετημένη δομή.

Το κράμα 690 είναι ένα ωστενιτικό, κράμα στερεός-λύσης με έναν υψηλό βαθμό της μεταλλουργικής σταθερότητας. Το κράμα έχει μια χαμηλή διαλυτότητα για τον άνθρακα, και η μικροδομή της περιέχει κανονικά τα καρβίδια. Το σημαντικότερο καρβίδιο παρόν στο κράμα είναι Μ₂₃ Γ₆ η αφθονία της φάσης ποικίλλει με την ικανοποιημένη και θερμική έκθεση άνθρακα του υλικού. Άλλες φάσεις κανονικά παρούσες είναι νιτρίδια τιτανίου και carbonitrides. Καμία embrittling μεσομεταλλική φάση όπως η φάση σίγμα δεν έχει προσδιοριστεί στο κράμα 690.



8 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Το κράμα 690 έχει υψηλής αντοχής πέρα από μια ευρεία σειρά των θερμοκρασιών. Οι μηχανικές ιδιότητες του κράματος ποικίλλουν με τη μορφή και την ιδιοσυγκρασία προϊόντων. Το κράμα 690 χρησιμοποιείται κανονικά στην ανοπτημένη ιδιοσυγκρασία, και τα χαρακτηριστικά δύναμης που περιγράφονται κατωτέρω είναι αντιπροσωπευτικά του ανοπτημένου υλικού.

Ελάχιστες τιμές στις θερμοκρασίες δωματίου στη ACC. W. ASTM B166 ή 168

Προϊόν	Δύναμη Rp 0,2 παραγωγής	Εκτατή δύναμη Rm	Επιμήκυνση Α
	MPA	MPA	%
Φύλλο, λουρίδα	> 240	> 586	> 30
Φραγμός, κατάλυμα	> 240	> 586	> 30



Ελάχιστες τιμές στις θερμοκρασίες δωματίου στη ACC. W. ASTM B166 ή 168 για τις διάφορες μορφές προϊόντων, τις σειρές μεγέθους και τη θέση επεξεργασίας

Προϊόν και όρος	Diemensions	Δύναμη Rp 0,2 παραγωγής	Εκτατή δύναμη Rm	Επιμήκυνση Α
	χιλ.	MPA	MPA	%
Φύλλο, λουρίδα σκληρή	> 6.4	> 620	> 860	> 2
Κρύο κύκλων που εργάζεται	< 12="">	> 620	> 825	> 7
	12.7-25.4	> 585	> 760	> 10
	25.4-63.5	> 550	> 725	> 12

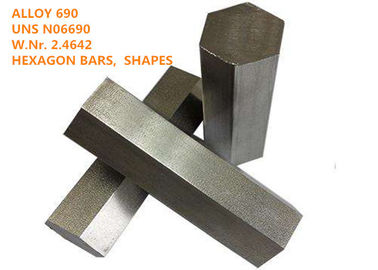

Τετράγωνα, hexagons και ορθογώνια, κρύο που εργάζεται	< 6="">	> 550	> 690	> 5
	6.4-12.7	> 480	> 655	> 7



9 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

Το κράμα 690 έχει την άριστη αντίσταση στη διάβρωση σε μια ευρεία σειρά των υδάτινων και υψηλής θερμοκρασίας περιβαλλόντων. Λόγω της υψηλής περιεκτικότητας σε χρώμιό του, το κράμα είναι ιδιαίτερα ανθεκτικό στην οξείδωση των όρων. Το κράμα 690 επίσης προσφέρει την άριστη αντίσταση στην επίθεση από το θείο στις υψηλές θερμοκρασίες.



10 ΟΔΗΓΙΑ ΕΡΓΑΣΙΑΣ

Το κράμα 690 κατασκευάζεται εύκολα από τις συμβατικές τεχνικές για τα κράματα υψηλός-νικελίου. Στις περισσότερες διαδικασίες εργασίας, το κράμα 690 εκθέτει τα χαρακτηριστικά παρόμοια με εκείνους του κράματος 600.

Καυτή διαμόρφωση

Το κράμα 690 να είναι καυτό που εργάζεται μπορεί σε μια σειρά θερμοκρασίας μεταξύ 1230 και 900 °C (2250 και 1650 °F) με την επόμενη γρήγορη ψύξη κάτω στο νερό ή με τη χρησιμοποίηση των ακροφυσίων αέρα.

Η σειρά θερμοκρασίας για τη βαριά καυτή διαμόρφωση του κράματος 690 είναι το 1900 σε 2250°F (1040 σε 1230°C). Η ελαφριά διαμόρφωση μπορεί να γίνει στις θερμοκρασίες κάτω σε 1600°F (870°C).

Κρύα διαμόρφωση

Το κρύο που λειτουργεί πρέπει να πραγματοποιηθεί στο ανοπτημένο υλικό. Το κράμα 690 έχει ένα υψηλότερο σκληραίνοντας ποσοστό εργασίας από τα ωστενιτικά ανοξείδωτα. Αυτό πρέπει να ληφθεί υπόψη κατά τη διάρκεια του σχεδίου και της επιλογής της διαμόρφωσης των εργαλείων και του εξοπλισμού και κατά τη διάρκεια του προγραμματισμού της διαμόρφωσης των διαδικασιών. Η ενδιάμεση ανόπτηση μπορεί να είναι απαραίτητη για τους υψηλούς βαθμούς της κρύας παραμόρφωσης εργασίας. Πριν τη χρήση, η θερμική επεξεργασία απαιτείται μετά από το κρύο εργαζόμενος με την παραμόρφωση περισσότερο από 10%.

Θερμική επεξεργασία

Η ανόπτηση λύσης πρέπει να πραγματοποιηθεί στις θερμοκρασίες μεταξύ 1020 και 1070°C (1870 σε 1960°F). Εάν η χρήση σε μια υψηλής θερμοκρασίας σειρά με την αυξανόμενη αντίσταση ερπυσμού προορίζεται, η ανοπτώντας θερμοκρασία λύσης πρέπει να αυξηθεί μεταξύ σε 1080 και 1150°C (1980 σε 2100°F).

Κατεργασία

Το κράμα 690 πρέπει κατά προτίμηση να επεξεργαστεί στη μηχανή στον ανοπτημένο όρο. Δεδομένου ότι το υλικό εκθέτει ένα ιδιαίτερο σκληραίνοντας ποσοστό εργασίας, οι χαμηλές τέμνουσες ταχύτητες πρέπει να χρησιμοποιηθούν και το εργαλείο πρέπει να παραμείνει συνεχώς σε επαφή. Ένα επαρκές τέμνον βάθος είναι σημαντικό προκειμένου να κόψει κάτω από την προηγουμένως διαμορφωμένη εργασία-ζώνη.

Ο βέλτιστος διασκεδασμός θερμότητας μέσω της χρήσης των μεγάλων ποσοτήτων των κατάλληλων, κατά προτίμηση υδάτινων, λιπαντικών έχει την ιδιαίτερη επιρροή σε μια σταθερή διαδικασία κατεργασίας.



11 ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

Ράβδος, φραγμός, καλώδιο και σφυρηλατημένο κομμάτι

ASTM B166/SB 166 ASME

ASTM Β 564 SB 564 ΤΟΥ /ASME

Περίπτωση ν-525 κώδικα ASME

ISO 9723

Mil-dtl-24801

DIN 17742

DIN 17752

DIN 17750

Καλώδιο DIN 17753

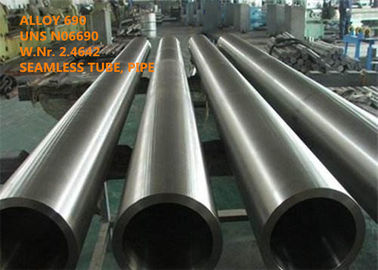

Χωρίς συγκόλληση σωλήνας και σωλήνας

ASTM Β 163/SB 163 ASME

ASTM Β 167

ASTM Β 829 SB 829 ΤΟΥ /ASME

Περιπτώσεις 2083, ν 20, ν-525 κώδικα ASME

ISO 6207

MIL- DTL-24803



Πιάτο, φύλλο, και λουρίδα

SB 168 ASTM Β 168/ASME

SB 906 ASTM Β 906/ASME

ASME Ν-525

ISO 6208

Mil-dtl-24802

DIN 17742

DIN 17750

ISO 6208

ISO 9722



12 ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 δηλώνουν τα βασικά εργαστήρια και το κέντρο βαθμολόγησης.
(3) κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας και καινοτόμες τεχνολογίες.
(4) διαδικασία VIM οσμηρών εξαιρετικά-αγνότητας + ig-esr + ΜΕΤΑΒΛΗΤΈΣ.

(5) υψηλή επίδοση.



13 ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ

Ελάχιστη ποσότητα διαταγής	Διαπραγματεύσιμος
Τιμή	Διαπραγματεύσιμος
Λεπτομέρειες συσκευασίας	Το νερό αποτρέπει, πλόιμη μεταφορά, τυποποιημένη συσκευασία εξαγωγής του μύλου
Σημάδι	Σύμφωνα με τη διαταγή
Χρόνος παράδοσης	60-90 ημέρες
Όροι πληρωμής	T/T, L/C άμεσα, D/P
Δυνατότητα ανεφοδιασμού	100 μετρικοί τόνοι/μήνας
