Σφυρηλάτηση/καλώδιο κραμάτων UNS N06455 αντιδιαβρωτική για τη χημική διαδικασία

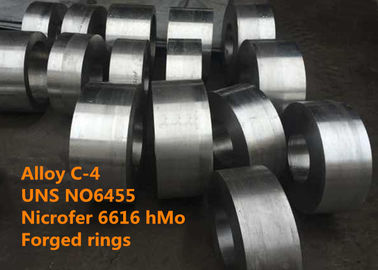

Αντιδιαβρωτικό κράμα γ-4 (N06455) σφυρηλατημένο κομμάτι, καλώδιο, δαχτυλίδι, φραγμός και σωλήνας κ.λπ. για τη χημική διαδικασία



1 ΠΡΟΪΟΝ

Αντιδιαβρωτικό κράμα γ-4 (UNS N06455) για τα χημικά περιβάλλοντα διαδικασίας στις περιβαλλοντικές και υψηλότερες θερμοκρασίες.

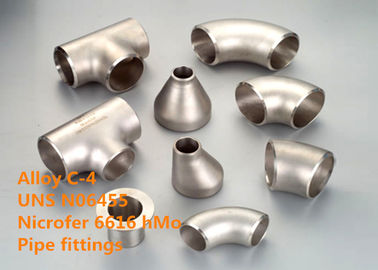

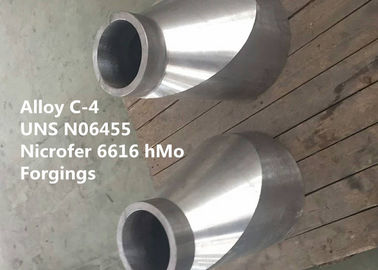

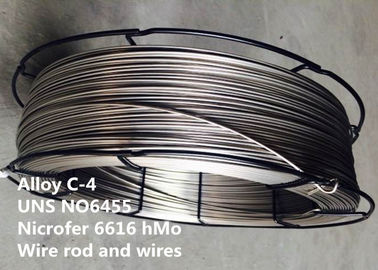

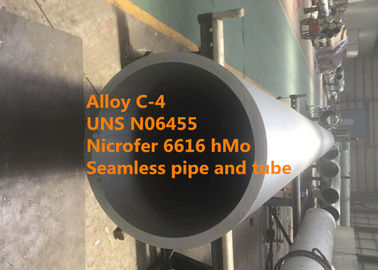

Το προϊόν διαμορφώνει διαθέσιμο ως σωλήνα, σωλήνα, φύλλο, λουρίδα, πιάτο, στρογγυλό φραγμό, επίπεδο φραγμό, σφυρηλατημένο κομμάτι, απόθεμα σφυρηλατημένων κομματιών, hexagon και καλώδιο κ.λπ.



2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

NS335, W.Nr. 2.4610, NiMo16Cr16Ti (DIN), NiMo16Cr16Ti (ISO), Hastelloy® γ-4, VDM® κράμα γ-4 (Nicrofer 6616 hMo)



3 ΕΦΑΡΜΟΓΗ

Το κράμα γ-4 βρίσκει την εφαρμογή στη χημική βιομηχανία σε ένα ευρύ φάσμα των χημικών περιβαλλόντων διαδικασίας στις περιβαλλοντικές και υψηλότερες θερμοκρασίες.

Οι χαρακτηριστικές εφαρμογές είναι:

● Εξοπλισμός αποθείωσης αερίου σωλήνων

● Λουτρά παστώματος και όξινη αναγέννηση

● Οξική όξινη παραγωγή και παραγωγή agrochemicals

● Παραγωγή διοξειδίου τιτανίου (διαδρομή χλωριδίου)

● Ηλεκτρολυτικοί γαλβανίζοντας ρόλοι

● Ανταλλάκτης θερμότητας

● Αντιδραστήρας



4 ΕΠΙΣΚΟΠΗΣΗ

Το κράμα γ-4 είναι ένα veratile ωστενιτικό low-carbon κράμα Νι-χρώμιο-Mo με την εξαιρετικά υψηλή αντίσταση στην ευαισθητοποίηση HAZ.

Το κράμα γ-4 είναι ο πιό πολύ (microstructurally) σταύλος των ευρέως χρησιμοποιημένων υλικών νικέλιο-χρώμιο-μολυβδαίνιου, τα οποία είναι καλά - γνωστός για την αντίστασή τους σε πολλά επιθετικές χημικές ουσίες, ιδίως υδροχλωρικό οξύ, θειικό οξύ, και χλωρίδια. Αυτή η σταθερότητα σημαίνει ότι το κράμα μπορεί να ενωθεί στενά χωρίς φόβο της ευαισθητοποίησης, δηλ. ο σχηματισμός φύτρων και η αύξηση των επιβλαβών, δεύτερων ιζημάτων φάσης στα όρια σιταριού της θερμότητα-επηρεασθείσας τη συγκόλληση ζώνης το (HAZ).

Όπως άλλα κράματα νικελίου, είναι όλκιμο, εύκολο να διαμορφώσει και να ενώσει στενά, και κατέχει την εξαιρετική αντίσταση στο ράγισμα διάβρωσης πίεσης στην χλωρίδιο-συμπεριφορά των λύσεων (μια μορφή υποβάθμισης στην οποία τα ωστενιτικά ανοξείδωτα είναι επιρρεπή). Με το υψηλό περιεχόμενό του χρωμίου και μολυβδαίνιου, είναι σε θέση να αντισταθεί και τα οξειδωτικά και μη-οξειδωτικά οξέα, και είναι ανθεκτικό στη διάβρωση και την επίθεση ρωγμών παρουσία των χλωριδίων και άλλων αλογονιδίων.

Η κύρια διαφορά μεταξύ του κράματος γ-4 και άλλων κραμάτων της παρόμοιας σύνθεσης που αναπτύσσονται νωρίτερα, είναι το μειωμένο περιεχόμενό της άνθρακα, πυριτίου, σιδήρου και βολφραμίου. Αυτή η σύνθεση παρουσιάζει μεγαλύτερη σταθερότητα κατά τη διάρκεια της εκτεταμένης έκθεσης στις θερμοκρασίες στη σειρά 650-1040°C (1200-1900°F). Κατά συνέπεια, η αντίσταση στη??????????? διάβρωση βελτιώνεται.



5 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ

Φε	Νι	Χρώμιο	Κοβάλτιο	Mo	Tj
≤3.0	Ισορροπία	14.5-17.5	≤2.0	10.0-17.0	≤0.7
Γ	ΜΝ	Si	Π	S	$cu
≤0.01	≤1.0	≤0.05	≤0.020	≤0.010	≤0.5



6 ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Πυκνότητα: 8.7 g/cm3 (0.314lb/in3)

Λειώνοντας σειρά: 1335-1380°C (2435-2515°F)



7 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Οι ακόλουθες ιδιότητες ισχύουν στο κράμα γ-4 στο λύση-ανοπτημένο όρο και τις υποδεδειγμένες σειρές μεγέθους. Οι διευκρινισμένες ιδιότητες των υλικών έξω από αυτές τις σειρές μεγέθους υπόκεινται στην ειδική έρευνα. Όλες οι ελάχιστες τιμές ισχύουν για τα διαμήκη και εγκάρσια δείγματα.

Πίνακας 3 ελάχιστες μηχανικές ιδιότητες στη θερμοκρασία δωματίου σύμφωνα με το φύλλο στοιχείων VdTÜV 424.

Προϊόν	Πάχος/διάμετρος διαστάσεων		Εκτατή δύναμη Rm		Δύναμη Rp0.2 παραγωγής		Δύναμη Rp1.0 παραγωγής		Επιμήκυνση A5	Σκληρότητα Brinell
	χιλ.	ίντσες	N/mm2	ksi	N/mm2	ksi	N/mm2	ksi	%	HB
Λουρίδα, φύλλο & πιάτο	≤ 5	≤ 0,2	700	100	305	44	340	49	40	≤320*
	> 5 σε ≤ 20	> 0,2 σε ≤ 0,8	700	100	300	43	330	48	40
	> 20 σε ≤ 65	> 0,8 σε ≤ 21/2	700	100	280	41	315	46	40
Σφυρηλατημένα κομμάτια	≤ 160	≤ 61/4	700	100	280	41	315	46	40
Ράβδος & φραγμός	≤ 250	≤ 10	700	100	280	41	315	46	40
Άνευ ραφής σωλήνας	dia 5/75 του s ≤.	dia 0,20/3 του s ≤.	700	100	280	41	315	46	40

^* Σκληρότητα για τις πληροφορίες μόνο



8 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

Το υψηλό περιεχόμενό του χρωμίου και μολυβδαίνιου καθιστά το κράμα γ-4 εξαιρετικά ανθεκτικό σε ποικίλα χημικά μέσα, συμπεριλαμβανομένης της μείωσης των μολυσμένων ορυκτών οξέων όπως τα φωσφορικά, υδροχλωρικά και θειικά οξέα, τα χλωρίδια και τα οργανικά και ανόργανα χλωρίδιο-μολυσμένα μέσα.

Λόγω της υψηλής περιεκτικότητας σε νικέλιό του, το κράμα γ-4 είναι ουσιαστικά άνοσο στην χλωρίδιο-προκληθείσα πίεση-διάβρωση ραγίζοντας, ακόμη και στις καυτές λύσεις χλωριδίου.

Αντίσταση στη διάβρωση και τη διάβρωση ρωγμών

Το κράμα γ-4 κράμα εκθέτει την υψηλή αντίσταση στην χλωρίδιο-προκληθείσα επίθεση διάβρωσης και ρωγμών, μορφές διάβρωσης στις οποίες τα ωστενιτικά ανοξείδωτα είναι ιδιαίτερα επιρρεπή. Για να αξιολογήσει την αντίσταση των κραμάτων στη διάβρωση και την επίθεση ρωγμών, είναι συνήθες να μετρηθούν οι κρίσιμες θερμοκρασίες διάβρωσής τους και οι κρίσιμες θερμοκρασίες ρωγμών στο ξινισμένο 6 wt.% σιδηρικό χλωρίδιο, σύμφωνα με τις διαδικασίες που καθορίζονται σε ASTM τυποποιημένο Γ 48. Αυτές οι τιμές αντιπροσωπεύουν τις χαμηλότερες θερμοκρασίες που τη διάβρωση και στη ρωγμή η επίθεση αντιμετωπίζεται σε αυτήν την λύση, μέσα σε 72 ώρες.

Για τη σύγκριση, οι τιμές για 316L, 254SMO, 625, και γ-4 κράματα είναι οι ακόλουθες:

Κράμα	Κρίσιμη θερμοκρασία διάβρωσης σε ξινισμένο 6% FeCl3		Κρίσιμη θερμοκρασία ρωγμών σε ξινισμένο 6% FeCl3
	°F	°C	°F	°C
316L	59	15	32	0
254SMO	140	60	86	30
625	212	100	104	40
Γ-4	212	100	122	50



Αντίσταση στο ράγισμα διάβρωσης πίεσης

Μια από τις κύριες ιδιότητες των κραμάτων νικελίου είναι η αντίστασή τους στο χλωρίδιο-προκληθε'ν ράγισμα διάβρωσης πίεσης. Μια κοινή λύση για την αξιολόγηση της αντίστασης των υλικών σε αυτήν την εξαιρετικά καταστρεπτική μορφή επίθεσης βράζει το χλωρίδιο μαγνήσιου 45% (ASTM τυποποιημένο Γ 36), χαρακτηριστικά με τα τονισμένα U-bend δείγματα. Όπως είναι εμφανής από τα ακόλουθα αποτελέσματα, τα δύο κράματα νικελίου, αναμιγνύουν γ-4 και το κράμα 625, είναι ανθεκτικότερο σε αυτήν την μορφή επίθεσης από τα συγκριτικά, ωστενιτικά ανοξείδωτα. Τις δοκιμές σταμάτησαν μετά το 1008 ώρες (έξι εβδομάδες).

Κράμα	Χρόνος στο ράγισμα
316L	2 χ
254SMO	24 χ
625	Κανένα ράγισμα το 1008 του χ
Γ-4	Κανένα ράγισμα το 1008 του χ



9 ΜΕΤΑΛΛΟΥΡΓΙΚΗ ΔΟΜΗ

Το κράμα γ-4 έχει μια πρόσωπο-κεντροθετώ-κυβική δομή. Η ισορροπημένη χημική σύνθεσή της δίνει σε αυτό το κράμα την καλή μεταλλουργική σταθερότητα και την υψηλή αντίσταση στην ευαισθητοποίηση.



10 ΟΔΗΓΙΑ ΕΡΓΑΣΙΑΣ

Το κράμα γ-4 μπορεί να είναι καυτές σφυρηλατημένη, καυτή - κυλημένη, καυτή, καυτή εξωθημένη και καυτή που διαμορφώνονται. Εντούτοις, είναι πιό ευαίσθητο στην πίεση και τα ποσοστά πίεσης από τα ωστενιτικά ανοξείδωτα, και η καυτή λειτουργώντας σειρά θερμοκρασίας είναι αρκετά στενή. Παραδείγματος χάριν, η συνιστώμενη θερμοκρασία έναρξης για το καυτό σφυρηλατημένο κομμάτι είναι 1177°C (2150°F) και η συνιστώμενη θερμοκρασία τέρματος είναι 954°C (1750°F). Οι μέτριες μειώσεις και η συχνή θέρμανση εκ νέου παρέχουν τα καλύτερα αποτελέσματα.



Καυτή εργασία

Το κράμα γ-4 να είναι καυτό που εργάζεται μπορεί στη σειρά θερμοκρασίας 1177 σε 954°C (2150 σε 1750°F), που ακολουθείται με την απόσβεση νερού ή τη γρήγορη αερόψυξη.

Για να θερμάνουν επάνω, τα κομμάτια προς κατεργασία μπορούν να χρεωθούν στο φούρνο στη μέγιστη θερμοκρασία εργασίας. Όταν ο φούρνος επιστρέψει στη θερμοκρασία, τα κομμάτια προς κατεργασία πρέπει να ενυδατωθούν για 60 λεπτά ανά 100 χιλ. (4 μέσα.) του πάχους. Στο τέλος αυτής της περιόδου πρέπει να είναι αποσύρει αμέσως και εργάστηκε μέσα στην ανωτέρω σειρά θερμοκρασίας. Εάν η θερμοκρασία μετάλλων μειώνεται κάτω από την ελάχιστη καυτή θερμοκρασία εργασίας, πρέπει να θερμαθεί εκ νέου.

Η θερμική επεξεργασία μετά από την καυτή εργασία απαιτείται προκειμένου να επιτευχθούν οι βέλτιστες ιδιότητες και για να εξασφαλίσει μέγιστη αντίσταση διάβρωσης.



Κρύα εργασία

Για το κρύο που λειτουργεί το υλικό πρέπει να είναι στον ανοπτημένο όρο. Το κράμα γ-4 έχει ένα υψηλότερο εργασία-σκληραίνοντας ποσοστό από τα ωστενιτικά ανοξείδωτα. Αυτό πρέπει να ληφθεί υπόψη κατά την επιλογή διαμορφώνοντας τον εξοπλισμό.

Η Interstage ανόπτηση μπορεί να είναι απαραίτητη με τους υψηλούς βαθμούς της κρύας διαμόρφωσης. Μετά από την κρύα εργασία με περισσότερο από 15% η ανόπτηση λύσης παραμόρφωσης απαιτείται πριν τη χρήση.

Το κράμα είναι πιό δύσκαμπτο από τα περισσότερα ωστενιτικά ανοξείδωτα, και περισσότερη ενέργεια απαιτείται κατά τη διάρκεια της κρύας διαμόρφωσης. Επίσης, αναμίξτε την εργασία γ-4 κραμάτων σκληραίνει ευκολότερα από τα περισσότερα ωστενιτικά ανοξείδωτα, και μπορεί να απαιτήσει διάφορα στάδια της κρύας εργασίας, με το μεσάζοντα ανοπτεί.

Ενώ η κρύα εργασία δεν έχει επιπτώσεις συνήθως στην αντίσταση του κράματος γ-4 στη γενική διάβρωση, και στην χλωρίδιο-προκληθείσα επίθεση διάβρωσης και ρωγμών, μπορεί να έχει επιπτώσεις στην αντίσταση στο ράγισμα διάβρωσης πίεσης. Για τη βέλτιστη απόδοση διάβρωσης, επομένως, η επαν-ανόπτηση εργασμένων των κρύο μερών (μετά από μια εξωτερική επιμήκυνση ινών 7% ή περισσότερο) είναι σημαντική.



Θερμική επεξεργασία

Η θερμική επεξεργασία λύσης πρέπει να πραγματοποιηθεί στη σειρά θερμοκρασίας 1050 σε 1100°C (1920 σε 2010°F). Η απόσβεση νερού ή η γρήγορη αερόψυξη συστήνεται για τα πάχη επάνω από 1,5 χιλ. (0,06 μέσα.) και είναι ουσιαστική για τη μέγιστη αντίσταση διάβρωσης.

Για οποιαδήποτε θερμική επεξεργασία το υλικό πρέπει να φορτωθεί στο φούρνο στη μέγιστη θερμοκρασία εργασίας. Επίσης για οποιαδήποτε θερμική λειτουργία επεξεργασίας οι προφυλάξεις σχετικά με την καθαρότητα που αναφέρεται νωρίτερα κάτω από “τη θέρμανση” πρέπει να παρατηρηθούν.



Κατεργασία

Το κράμα γ-4 πρέπει να επεξεργαστεί στη μηχανή στο λύση-αντιμετωπισμένο όρο. Δεδομένου ότι το κράμα εκθέτει χαμηλές τέμνουσες ταχύτητες ενός οι υψηλές εργασία-σκληραίνοντας ποσοστού μόνο πρέπει να χρησιμοποιηθούν έναντι των χαμηλός-αναμιγμένων τυποποιημένων ωστενιτικών ανοξείδωτων. Τα εργαλεία πρέπει να δεσμευθούν ανά πάσα στιγμή. Ένα επαρκές βάθος της περικοπής είναι σημαντικό προκειμένου να κόψει κάτω από την προηγουμένως διαμορφωμένη εργασία-ζώνη.



11 ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

Χημική σύνθεση

DIN 17744

VdTÜV 424



Χωρίς συγκόλληση σωλήνας και σωλήνας

DIN 17751

VdTÜV 424

ASTM B622/ASME SB622



Ενωμένοι στενά σωλήνας και σωλήνας

ASTM B619/ASTM B626/ASME SB619/ASME SB626



Πιάτο, φύλλο και λουρίδα

DIN 17750

VdTÜV 424

ASTM B575/ASME SB575



Ράβδος και φραγμός

DIN 17752

VdTÜV 424

ASTM B574/ASME SB574



Σφυρηλατημένα κομμάτια

VdTÜV 424



Συναρμολογήσεις

ASTM B366/ASTM SB366



Ντυμένα ηλεκτρόδια

SFA 5.11/A 5,11 (ENiCrMo-7)

DIN 2,4612 (EL-NiMo15Cr15Ti)

F= 43



Γυμνά ράβδοι & καλώδιο συγκόλλησης

SFA 5,14/Α 5,14 (ERNiCrMo-7)

DIN 2,4611 (SG-NiMo16Cr16Ti)

F= 43



TÜV

Werkstoffblatt 424

Kennblatt 2666

Kennblatt 2667

Kennblatt 2665



Άλλοι

NACE MR0175/ISO 15156



12 ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ:

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 δηλώνουν τα βασικά εργαστήρια και το κέντρο βαθμολόγησης.
(3) κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνολογίες.
(4) διαδικασία VIM οσμηρών εξαιρετικά-αγνότητας + ig-esr + ΜΕΤΑΒΛΗΤΈΣ.

(5) υλικό υψηλής επίδοσης.



13 ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ

Ελάχιστη ποσότητα διαταγής	Διαπραγματεύσιμος
Τιμή	Διαπραγματεύσιμος
Λεπτομέρειες συσκευασίας	το νερό αποτρέπει, πλόιμη μεταφορά, ξύλινη κιβώτιο μη-υποκαπνισμού ή παλέτα
Σημάδι	Σύμφωνα με τη διαταγή
Χρόνος παράδοσης	60-90 ημέρες
Όροι πληρωμής	T/T, L/C άμεσα, D/P
Δυνατότητα ανεφοδιασμού	100 μετρικοί τόνοι/μήνας
