Σημαντικά ειδικά κράματα 945X για τον πετροχημικό υψηλής αντοχής τύπο βιομηχανίας

Σημαντικός φραγμός κραμάτων 945X (κράμα 945, UNS N09945), σωλήνας, σφυρηλατημένο κομμάτι, καλώδιο για τη χημική και πετροχημική επεξεργασία

1 ΠΡΟΪΟΝ

Σημαντικός φραγμός κραμάτων 945X (κράμα 945, UNS N09945), σωλήνας, σφυρηλατημένο κομμάτι, καλώδιο για τη χημική και πετροχημική επεξεργασία

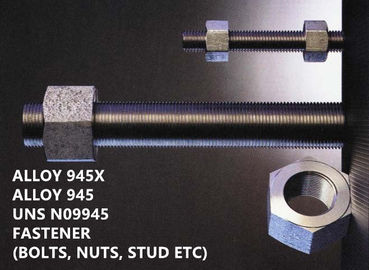

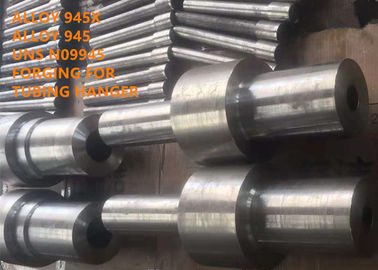

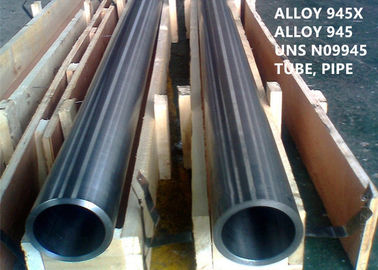

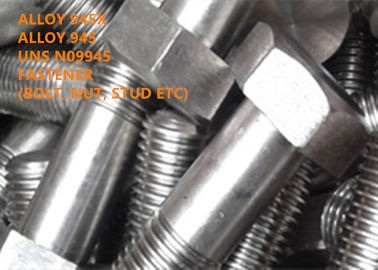

Το κράμα 945 τυποποιημένα έντυπα ημι-προϊόντων περιλαμβάνει γύρω από το φραγμό, το hexagon φραγμό, το σφυρηλατημένο κομμάτι, το δαχτυλίδι, το δίσκο, το σωλήνα, το καλώδιο και το σύνδεσμο, κ.λπ.

2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

Κράμα 945, UNS N09945, κράμα 945®, κράμα 945X ® Incoloy ® Incoloy ®

3 ΕΠΙΣΚΟΠΗΣΗ

Το κράμα 945X είναι ένα hardenable κράμα νικέλιο-σίδηρος-χρωμίου ηλικίας με τις προσθήκες του μολυβδαίνιου, του χαλκού, του νιόβιου, του τιτανίου, και του αργιλίου. Η χημική σύνθεση κραμάτων έχει ως σκοπό να παρέχει έναν συνδυασμό υψηλής αντοχής και άριστης αντίστασης διάβρωσης. Η περιεκτικότητα σε νικέλιο είναι επαρκής για να παρέχει την προστασία ενάντια στο χλωρίδιο-ιονικό ράγισμα διάβρωσης πίεσης.

Το νικέλιο, από κοινού με το μολυβδαίνιο και το χαλκό, δίνει επίσης τη σημαντική γενική αντίσταση διάβρωσης στη μείωση των χημικών ουσιών. Το μολυβδαίνιο βοηθά την αντίσταση στη διάβρωση και τη διάβρωση ρωγμών. Η υψηλή περιεκτικότητα σε χρώμιο του κράματος παρέχει την αντίσταση στην οξείδωση των περιβαλλόντων. Το νιόβιο, το τιτάνιο και το αργίλιο προστίθενται για να παρέχουν μέρος ότι μεγάλης ποσότητας sub-micron μεγέθους διανεμημένης ομοιόμορφα του Νι (NbTiAl) - δακτυλογραφήστε το γάμμα πρωταρχικό και το Νι (TiNbAl) - δακτυλογραφήστε τα διπλά πρωταρχικά ιζήματα γάμμα. Τα ιζήματά τους είναι αρμόδια για υψηλής αντοχής του κράματος δυνάμει μιας διασποράς που ενισχύει το μηχανισμό. Μια ειδική σκληραίνοντας (ηλικία που σκληραίνει) θερμική επεξεργασία πτώσης αναπτύσσεται για να παρέχει την απαραίτητη δύναμη.

4 ΕΦΑΡΜΟΓΗ

Το κράμα 945X είναι κατάλληλο για τις διάφορες εφαρμογές που απαιτούν έναν συνδυασμό υψηλής αντοχής και αντίστασης διάβρωσης. Λόγω της αντίστασης του κράματος στο ράγισμα διάβρωσης πίεσης σουλφιδίου και το ράγισμα διάβρωσης πίεσης στο H2S που περιέχει τα περιβάλλοντα, το κράμα έχει χρησιμοποιηθεί στα τμήματα πετρελαίου και φυσικού αερίου για down-hole και την επιφάνεια αέριο-καλά συμπεριλαμβανομένου SSSV, εργαλεία MWE/LWD, κρεμάστρες σκαφών της γραμμής, συσκευαστές, συστατικά για BOPs και περισσότερο. Μια από τις αρχικές χρήσεις του κράματος 945X είναι απόθεμα OCTG και συζεύξεων. Περαιτέρω, το κράμα είναι κατάλληλο να χρησιμοποιήσει στις προσγειωμένος θηλές, τις ενώσεις εργαλείων, τον ανελκυστήρα αερίου, τους συνδέσμους, αντλιών και τα υψηλής αντοχής συστήματα σωληνώσεων.

5 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):

6 ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Πυκνότητα: 0,298 g/cm3 lbs/in3/8,265

Λειώνοντας σειρά: 2323 - 2424°F/1273 - 1329°C

Ηλεκτρική ειδική αντίσταση, ΜΩ-μ 682 ohm.cmil/ft/1,10

Διαπερατότητα σε 200 oersteds (15,9 kA/m) = 1,002

Συντελεστής νεολαιών, 29,4 X 106 PSI GPa 29,4/202,7

7 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Ο περιορισμός των μηχανικών ιδιοτήτων ανοπτημένος + γέρασε τα κράματα 945, 945X και 925

Ο περιορισμός των μηχανικών ιδιοτήτων του ανοπτημένου, τραβηγμένου στο κρύο, και ηλικίας άξονας-βαθμού αναμιγνύει το φραγμό 945 και 945X

8 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

Οι συγκεντρώσεις του νικελίου, του χρωμίου, του μολυβδαίνιου, και του χαλκού βελτιστοποιούνται για να παρέχουν την άριστη αντίσταση διάβρωσης στα περιβάλλοντα πετρελαίου και φυσικού αερίου για με γαλβανισμό - προκληθείσα πίεση υδρογόνου ραγίζοντας (GHSC), πίεση σουλφιδίου που ραγίζει (SSC), και ράγισμα διάβρωσης πίεσης (SCC).

9 ΟΔΗΓΙΑ ΕΡΓΑΣΙΑΣ

Καυτή εργασία

Το κράμα 945X μπορεί να είναι καυτό και κρύο που εργάζεται παρόμοιο με άλλα συμβατικά έξοχα κράματα Νι-βάσεων. Η καυτή λειτουργώντας σειρά του κράματος 945X είναι 1700°F σε 2100°F (930°C σε 1150°C). Τα καυτά χαρακτηριστικά εργασίας του κράματος 945X είναι πολύ παρόμοια με το κράμα 718.

Κρύα εργασία

Το κράμα 945 να είναι εύκολα κρύο που εργάζεται μπορεί μέχρι και την κρύα εργασία 40%. Το σχήμα 1 παρουσιάζει σκληραίνοντας καμπύλη εργασίας των κραμάτων 945, κράμα Κ-500, ανοξείδωτο 304, και κράμα 718. Το σκληραίνοντας ποσοστό εργασίας κράματος 945 είναι παρόμοιο με αυτό του κράματος Κ-500.

Σχήμα 1 σκληραίνοντας ποσοστό εργασίας διάφορων κραμάτων

Κατασκευασιμότητα

Το κράμα 945X είναι ένα hardenable κράμα ηλικίας με την καλή κατασκευασιμότητα που ανοπτείται σε λύση ή ηλικίας όροι. Τα άκαμπτα εργαλεία με τις θετικές γωνίες τσουγκρανών και τις τεχνικές που ελαχιστοποιούν τη σκλήρυνση εργασίας του υλικού απαιτούνται. Τα καλύτερα αποτελέσματα επιτυγχάνονται με την τραχιά κατεργασία πριν από την ηλικία που σκληραίνει και που τελειώνει μετά από τη θερμική επεξεργασία. Η κατασκευασιμότητα του κράματος 945X είναι συγκρίσιμη με το κράμα 718.

Ανόπτηση

Το κράμα 945X μπορεί να ανοπτηθεί στη σειρά θερμοκρασίας 1750°F σε 1950°F (954°C σε 1066°C). Για την καλύτερες μικροδομή και τις ιδιότητες το κράμα πρέπει να ανοπτηθεί στη σειρά 1850°F (1010°C) σε 1950°F (1066°C).

Το σχήμα 2 παρουσιάζει το μέγεθος και σκληρότητα σιταριού εναντίον της ανοπτώντας θερμοκρασίας.

Μια πλοκή του μεγέθους σιταριού εναντίον της ανοπτώντας θερμοκρασίας για διάφορα διαφορετικά προϊόντα μύλων παρουσιάζεται ως σχήμα 3.

Σχήμα 2 σκληρότητα και μέγεθος σιταριού εναντίον της ανοπτώντας θερμοκρασίας για το κράμα 945 και 945X

Σχήμα 3 μέγεθος σιταριού εναντίον της ανοπτώντας θερμοκρασίας του κράματος 945. Το στοιχείο που παρουσιάζει μια ζώνη του μεγέθους σιταριού παράγεται χρησιμοποιώντας τις διάφορες μορφές προϊόντων.

Σκλήρυνση ηλικίας

1300°F-1350°F) (704°C-732°C/6-8 ώρες, φούρνος δροσερό 50°F-100°F (26-56 °C)/χ σε 1125°F -1175°F (607°C – 635°C), λαβή σε αυτήν την θερμοκρασία για 6-8 ώρες, αέρας δροσερός.

Σχήμα 4 σκλήρυνση ηλικίας του κράματος 945. Το υλικό ανοπτήθηκε και εκτέθηκε στη θερμοκρασία γήρανσης για 8 ώρες

11 ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

Με βάση την εκτενή δοκιμή διάβρωσης, το κράμα 945X έχει ενσωματωθεί μέσα στις εφαρμογές πετρελαίου και φυσικού αερίου από το NACE MR0175/ISO-15156-3 μέχρι και το επίπεδο VII NACE σε ανώτατο επίπεδο σκληρότητας του 42Rc και στο επίπεδο VI-450ºF.

12 ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 κρατικά βασικά εργαστήρια και κέντρο βαθμολόγησης.
(3) κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνολογίες.

(4) διαδικασία οσμηρών εξαιρετικά-αγνότητας: VIM + IG-ESR + VAR

(5) άριστη υψηλή επίδοση.
