C-22 / N06022 η υψηλή επίδοση αναμιγνύει την καλή αντίσταση φραγμών/σωλήνων και λουρίδων στην υγρή διάβρωση

Κράμα 22 υψηλής επίδοσης (γ-22, N06022) φραγμός, σωλήνας, λουρίδα, σφυρηλατημένο κομμάτι, καλώδιο για τη χημική και πετροχημική επεξεργασία



1 ΠΡΟΪΟΝ

Κράμα 22 υψηλής επίδοσης (κράμα γ-22, UNS N06022) ημι-προϊόντα για τη χημική και πετροχημική επεξεργασία

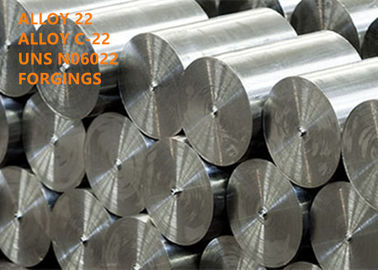

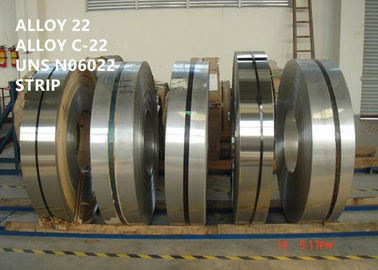

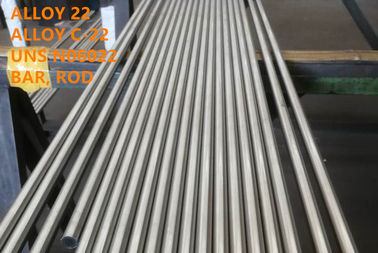

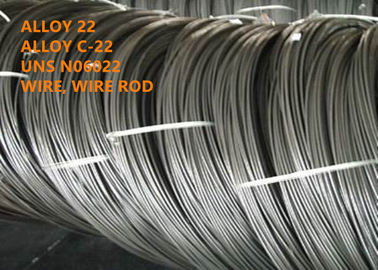

Το κράμα 22 τυποποιημένα έντυπα ημι-προϊόντων περιλαμβάνει το φύλλο, τη λουρίδα, το πιάτο, το στρογγυλό φραγμό, τον επίπεδο φραγμό, το σφυρηλατημένο κομμάτι, hexagon, το δαχτυλίδι, το δίσκο και το καλώδιο.



2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

Κράμα γ-22, UNS N06022, W.Nr. 2.4602, NiCr21Mo14W (DIN), NiCr21Mo14W3 (ISO), Inconel® κράμα 22, VDM® κράμα 22, Nicrofer 5621 hMoW, Hastelloy® γ-22®



3 ΕΠΙΣΚΟΠΗΣΗ

Το κράμα 22 είναι ένα πλήρως ωστενιτικό προηγμένο αντιδιαβρωτικό κράμα που προσφέρει την αντίσταση και στην υδάτινη διάβρωση και στην επίθεση στις ανυψωμένες θερμοκρασίες. Αυτό το κράμα παρέχει την εξαιρετική αντίσταση στη γενική διάβρωση, τη διάβρωση, τη διάβρωση ρωγμών, τη??????????? επίθεση, και το ράγισμα διάβρωσης πίεσης.

Το κράμα 22 είναι νικέλιο-βάση και περιέχει χαρακτηριστικά το χρώμιο 22%, μολυβδαίνιο 14%, βολφράμιο 3% και εξαιρετικά - χαμηλός άνθρακας και περιεκτικότητα σε πυρίτιο. Ο σίδηρος περιορίζεται κανονικά λιγότερο από σε 3%. Η υψηλή περιεκτικότητα σε κράμα του χρωμίου του δίνει την καλή αντίσταση στην υγρή διάβρωση με την οξείδωση των μέσων (π.χ., νιτρικό οξύ και σιδηρικά και δισθενούς χαλκού άλατα). Το περιεχόμενό του μολυβδαίνιου και βολφραμίου δίνει την αντίσταση κραμάτων στα υγρά μειώνοντας μέσα (π.χ., θειικά και υδροχλωρικά οξέα). Το κράμα 22 εκθέτει την άριστη αντίσταση στη διαβρωτική επίθεση από το νερό της θάλασσας υπό τους στάσιμους και ρέοντας όρους.



4 ΕΦΑΡΜΟΓΗ

Το κράμα 22 έχει έναν ευρύ τομέα της εφαρμογής στη βιομηχανία χημικών ουσιών και πετροχημικών και χρησιμοποιείται για τα συστατικά στις οργανικές διαδικασίες που περιέχουν το χλωρίδιο και για τα καταλυτικά συστήματα. Το υλικό είναι ιδιαίτερα αποτελεσματικό σε καυτό, contami- τα ορυκτά οξέα, οι λύσεις, τα οργανικά οξέα (όπως το μυρμηκικό οξύ και το οξικό οξύ) ή το θαλάσσιο νερό.

Άλλοι τομείς της εφαρμογής είναι:

Οξική όξινη παραγωγή

Βιομηχανία φαρμακευτικών ειδών

Λεπτές χημικές ουσίες



5 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):

Πίνακας 1 (% σε βάρος) σύμφωνα με ASTM B575

Φε	Νι	Κοβάλτιο	Χρώμιο	Mo	W
2.0-6.0	Ισορροπία	≤2.5	20.0-22.5	12.5-14.5	2.5-3.5
Γ	ΜΝ	Si	Π	S	Β
≤0.015	≤0.50	≤0.08	≤0.020	≤0.020	≤0.35

το *Reference στη “ισορροπία” μιας σύνθεσης δεν εγγυάται ότι αυτό είναι αποκλειστικά του στοιχείου αναφερθε'ντος αλλά ότι υπερισχύει και άλλοι είναι παρόντες μόνο σε ελάχιστες ποσότητες.

Πίνακας 2 χαρακτηριστικές συνθέσεις των αντιδιαβρωτικών κραμάτων Νι-χρώμιο-Mo-W

Αυτός ο πίνακας συγκρίνει το συνδυασμένο περιεχόμενο ανάμιξης (Cr+Mo+W+Nb) του κράματος 22 με άλλα ομοίως αναμιγμένα υλικά.

Κράμα	UNS αριθ.	Wr.No	Φε	Νι	Χρώμιο	Mo	W ή NB	PREN*
686	N06686	2.4606	1	57	20.5	16.3	3.9	50.8
22	N06022	2.4602	2.5	59	21.5	14.1	3.1	47.3
Γ-276	N10276	2.4819	6	57	15.5	16	3.9	45.4
625	N06625	2.4856	3	62	22	9	3.6Nb	40.8
Γ-4	N06455	2.4611	2	66	16	16	-	40



6 ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Πυκνότητα σε 20°C: 0,311 lb/in3 (8.61g/cm3)

Λειώνοντας σειρά: 1351-1387°C (2464-2529°F)

Συγκεκριμένη θερμότητα: 0.091Btu/lb•°F (381J/kg•°C)

Η διαπερατότητα σε 200 (15,9 kA/m): ≤1.001

Ηλεκτρική ειδική αντίσταση: 730,7 ωμ•circ mil/ft, microhm 1,215•μ

Ksi συντελεστών νεολαιών (δυναμικό) 30.3x103. (209 GPa)

Συντελεστής της επέκτασης 70-200°F, 6,90 X 10⁶ in/in•°F (21-193°C, 12,42 m/m•°C)



7 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Οι ακόλουθες ελάχιστες τιμές στο δωμάτιο και τις αυξανόμενες θερμοκρασίες ισχύουν για το λύση-ανοπτημένο όρο για τα διαμήκη και εγκάρσια δείγματα δοκιμής των διευκρινισμένων διαστάσεων. Οι ιδιότητες για τις μεγαλύτερες διαστάσεις πρέπει να συμφωνηθούν σχετικά με χωριστά.

Πίνακας 3 μηχανικές ιδιότητες στο δωμάτιο και τις ανυψωμένες θερμοκρασίες. Ελάχιστες τιμές σύμφωνα με το φύλλο 479 VdTÜV

Θερμοκρασία		Δύναμη Rp 0,2 παραγωγής		Δύναμη Rp 1,0 παραγωγής		Εκτατή δύναμη Rm		Επιμήκυνση Α
°C	°F	MPA	ksi	MPA	ksi	MPA	ksi	%
20	68	310	45	335	48.6	690-950	100-138	45
100	212	270	39.2	290	42.1
200	392	225	32.6	245	35.5
300	300	195	28.3	215	31.2
400	752	175	25.4	195	28.3



Πίνακας 4 μηχανικές ιδιότητες στη θερμοκρασία δωματίου. Ελάχιστες τιμές σύμφωνα με το φύλλο 479 VdTÜV

Μορφή προϊόντων	Διάσταση		Δύναμη Rp 0,2 παραγωγής		Δύναμη Rp 1,0 παραγωγής		Εκτατή δύναμη Rm		Επιμήκυνση Α
	χιλ.		MPA	ksi	MPA	ksi	MPA	ksi	%
Πιάτο	≤ 3	0,118	≥ 310	45	≥ 335	48.6	≥ 690	100	≥ 45
Σπείρα	≤ 3	0,118	≥ 310	45	≥ 335	48.6	≥ 690	100	≥ 45
Πιάτο	3-50	0.118-1.97	≥ 310	45	≥ 335	48.6	≥ 690	100	≥ 45
Φραγμός	10-90	0.394-3.54	≥ 310	45	≥ 335	48.6	≥ 690	100	≥ 45



V-notch του ISO ενέργεια KV αντίκτυπου

Ελάχιστη αξία	Ελάχιστη αξία
20°C (68°F)	-196°C (- 321°F)
120 J (πόδια 88,5·λίβρα)	96 J (πόδια 22,9·λίβρα)

1)Μέση τιμή 3 δειγμάτων. Μόνο μια αξία μπορεί να μειωθεί κάτω από την ελάχιστη μέση τιμή, και από όχι περισσότερο από 30%. Οι τιμές ισχύουν επίσης γιατί η θερμότητα είχε επιπτώσεις στις ζώνες στις ενωμένες στενά ενώσεις.

2)Αυτές οι τιμές ισχύουν μόνο για τα κανονικά δείγματα σύμφωνα με το DIN ο EN ISO 148-1. Για τα μικρών διαστάσεων δείγματα σύμφωνα με το DIN ο EN ISO 148-1, οι ελάχιστες τιμές που υποδεικνύονται για την ανθεκτικότητα αντίκτυπου εγκοπών πρέπει να μειωθούν κατά κάποιο τρόπο που είναι γραμμική στη διατομή δειγμάτων στο χάσμα. Για τα μικρών διαστάσεων δείγματα <5mm according="" to="" DIN="" EN="" ISO="" 148-1="">



8 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

Λόγω εξαιρετικά - οι χαμηλές συγκεντρώσεις άνθρακα και πυριτίου, κράμα 22 δεν έχουν καμία ροπή για το όριο σιταριού disper- sions στην καυτή διαμόρφωση ή την ένωση. Αυτό το κράμα μπορεί επομένως να χρησιμοποιηθεί σε πολλές χημικές διαδικασίες και με την οξείδωση και με τη μείωση των μέσων όταν ενώνονται στενά. Το υψηλές χρώμιο, το μολυβδαίνιο, και οι συγκεντρώσεις νικελίου καθιστούν το κράμα ανθεκτικό σε chlo- να οδηγήσει τις ιονικές επιθέσεις. Οι περαιτέρω αυξήσεις συγκέντρωσης βολφραμίου αυτή η αντίσταση. Το κράμα 22 είναι ανθεκτικό στο αέριο χλωρίου, το υποχλωριώδες άλας, και τις λύσεις διοξειδίου χλωρίου όπως εκείνοι που μπορούν να αντιμετωπιστούν στη βιομηχανία κυτταρίνης. Το κράμα χαρακτηρίζεται από την άριστη αντίσταση στις συγκεντρωμένες λύσεις της οξείδωσης των αλάτων (όπως ο σίδηρος ΙΙΙ και το χλωρίδιο χαλκού)



9 ΜΙΚΡΟΔΟΜΗ

Το κράμα 22 έχει μια κυβική, πρόσωπο-κεντροθετημένη δομή κρυστάλλου.



10 ΟΔΗΓΙΑ ΕΡΓΑΣΙΑΣ

Το κράμα 22 κατασκευάζεται εύκολα από τις τυποποιημένες διαδικασίες για τα κράματα νικελίου. Μπορεί να είναι εύκολα διαμορφωμένα και καυτό και κρύο και μπορεί επίσης να επεξεργαστεί στη μηχανή.

Θέρμανση

Το υλικό μπορεί να καυτός-διαμορφωθεί σε μια σειρά θερμοκρασίας μεταξύ 1100 και 900°C (2012°F-1652°F) με την επόμενη γρήγορη ψύξη κάτω στο νερό ή τον αέρα. Η θερμική επεξεργασία μετά από την καυτή διαμόρφωση συστήνεται προκειμένου να επιτευχθούν οι βέλτιστες ιδιότητες. Για να θερμάνουν επάνω, τα κομμάτια προς κατεργασία πρέπει να τοποθετηθούν σε έναν φούρνο που θερμαίνεται ήδη μέχρι την αξία στόχων.



Κρύα διαμόρφωση

Το κράμα 22 έχει το υψηλότερο σκληραίνοντας ποσοστό εργασίας από άλλα ωστενιτικά ανοξείδωτα. Αυτό πρέπει να ληφθεί υπόψη κατά την επιλογή διαμορφώνοντας τον εξοπλισμό. Το κομμάτι προς κατεργασία πρέπει να είναι στο λύση-ανοπτημένο όρο. Η ενδιάμεση ανόπτηση είναι απαραίτητη για σημαντική εργασία κρύας διαμόρφωσης. Για την κρύα διαμόρφωση επάνω από 15%, η νέα ανόπτηση λύσης πρέπει να διευθυνθεί.



Θερμική επεξεργασία

Η ανόπτηση λύσης πρέπει να πραγματοποιηθεί στις θερμοκρασίες μεταξύ 1105 και 1135°C (2021-2075°F).

Να δροσίσει πρέπει κάτω να επιταχυνθεί με το νερό για να επιτύχει τις βέλτιστες ιδιότητες διάβρωσης. Η γρήγορη αερόψυξη μπορεί επίσης να πραγματοποιηθεί στα πάχη λιγότερο από περ. 1,5 χιλ.



Κατεργασία

Το κράμα 22 πρέπει να επεξεργαστεί στη μηχανή στο λύση-ανοπτημένο όρο. Λόγω της αρκετά ανυψωμένης τάσης προς την εργασία που σκληραίνει σε σύγκριση με τα low-alloy ωστενιτικά ανοξείδωτα, μια χαμηλή τέμνουσα ταχύτητα και ένα επίπεδο τροφών που δεν είναι πάρα πολύ υψηλό πρέπει να επιλεχτούν και το τέμνον εργαλείο πρέπει να δεσμευθεί ανά πάσα στιγμή. Ένα επαρκές βάθος τσιπ είναι σημαντικό προκειμένου να κόψει κάτω από την προηγουμένως διαμορφωμένη πίεση-ζώνη. Ένας βέλτιστος διασκεδασμός θερμότητας με τη χρησιμοποίηση των μεγάλων ποσοτήτων των λιπαντικών κατάλληλης, κατά προτίμηση υδάτινης, κρύας διαμόρφωσης έχει την ιδιαίτερη επιρροή σε μια σταθερή διαδικασία κατεργασίας.



11 ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

Το κράμα 22 εγκρίνεται για την κατασκευή των δοχείων πίεσης και των συστατικών στο πλαίσιο της παραγράφου VIII, τμήμα 1 κώδικα λεβήτων και δοχείων πίεσης ASME για την υπηρεσία μέχρι 1250°F (677°C). Το κράμα εγκρίνεται επίσης από VdTÜV κάτω από Werkstoffblatt 479.

Απόθεμα ράβδων, φραγμών, καλωδίων και σφυρηλατημένων κομματιών

Ράβδος ASTM B462, φραγμός και απόθεμα σφυρηλατημένων κομματιών

Σφυρηλατημένα κομμάτια ASTM B564/ASME SB564

ASTM B574/ράβδος, φραγμός και καλώδιο ASME SB574

Περίπτωση 2226 κώδικα ASME

Περίπτωση ν-621 κώδικα ASME

ISO 9723

ISO 9724

Καλώδιο του ISO 18274

Ράβδος & φραγμός DIN 17752,

Καλώδιο DIN 17753

Σφυρηλατημένα κομμάτια DIN 17754

NACE ο Κ. 0103/ISO 17945

NACE ο Κ. 0175/ISO 15156

VdTÜV 479



Πιάτο, φύλλο

ASTM B575/ASME SB575

ASTM B906/ASME SB906

Περίπτωση 2226 κώδικα ASME

Περίπτωση ν-621 κώδικα ASME

ISO 6208

ISO 9722

DIN 17750

NACE ο Κ. 0103/ISO 17945

NACE ο Κ. 0175/ISO 15156

VdTÜV 479



Λουρίδα

ASTM B575/ASME SB575

ISO 6208

ISO 18274

NACE MR0175/ISO 15156



Σωλήνας και σωλήνας

ASTM B619/ASME SB619

Ενωμένος στενά SB775 σωλήνας ASTM B775/ASME

ASTM B622/ASME SB622

Άνευ ραφής σωλήνας ASTM B829/ASME SB829

ASTM B626/ASME SB626

Ενωμένος στενά SB751 σωλήνας ASTM B751/ASME

Περίπτωση 2226 κώδικα ASME

Περίπτωση ν-621 κώδικα ASME

ISO 6207

DIN 17751



Προϊόντα συγκόλλησης

INCONEL μέταλλο υλικών πληρώσεως 622

AWS A5.14

ERNiCrMo-10

INCONEL ηλεκτρόδιο συγκόλλησης 622

AWS A5.11

ENiCrMo-10



Άλλες μορφές προϊόντων

Συναρμολογήσεις ASTM B366/ASME SB366

Σύνθεση DIN 17744



12 ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 δηλώνουν τα βασικά εργαστήρια και το κέντρο βαθμολόγησης.
(3) κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνολογίες.

(4) διαδικασία οσμηρών εξαιρετικά-αγνότητας: VIM + IG-ESR + VAR

(5) άριστη υψηλή επίδοση.



13 ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ

Ελάχιστη ποσότητα διαταγής	Διαπραγματεύσιμος
Τιμή	Διαπραγματεύσιμος
Λεπτομέρειες συσκευασίας	το νερό αποτρέπει, πλόιμη μεταφορά, τυποποιημένη συσκευασία εξαγωγής του μύλου
Σημάδι	Σύμφωνα με τη διαταγή
Χρόνος παράδοσης	60-90 ημέρες
Όροι πληρωμής	T/T, L/C άμεσα, D/P
Δυνατότητα ανεφοδιασμού	300 μετρικοί τόνοι/μήνας
