800H / UNS N08810 ανθεκτική στη θερμότητα δύναμη ρήξης ερπυσμού κραμάτων άριστη

Διάβρωση και ανθεκτικό στη θερμότητα κράμα 800H, UNS N08810 κραμάτων για τη χημική και πετροχημική επεξεργασία



1 ΠΡΟΪΟΝ

Διάβρωση και ανθεκτικό στη θερμότητα κράμα 800H, UNS N08810 κραμάτων για τη χημική και πετροχημική επεξεργασία



2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

INCOLOY® 800H, κράμα ^® 800H, W.Nr.1.4876, x10NiCrAlTi32-20 VDM (το EN), 1,4958, x5NiCrAlTi31-20 (το EN), feNi32Cr21AlTi-HC (ISO), 15H (NA), NS1102



3 ΜΟΡΦΗ ΠΡΟΪΟΝΤΩΝ

Σφυρηλατημένο κομμάτι, πιάτο, φύλλο, λουρίδα, σωλήνας και σωλήνας, τοποθέτηση σωληνώσεων, φραγμός, ράβδος, καλώδιο, δαχτυλίδι, σύνδεσμος κ.λπ.



4 ΕΠΙΣΚΟΠΗΣΗ

Οι σειρές κραμάτων 800, 800H και 800HT είναι θερμότητα και τα αντιδιαβρωτικά κράματα με μια σχετικά χαμηλή περιεκτικότητα σε νικέλιο, που διατηρεί τις τελευταίες χημικές ιδιότητες για την υψηλής θερμοκρασίας δύναμη και την αντίσταση στην οξείδωση, carburization και άλλους τύπους υψηλής θερμοκρασίας διαβρώσεων, έχουν θέσει το βιομηχανικά τυποποιημένο στις υψηλής θερμοκρασίας εφαρμογές που απαιτούν τις βέλτιστες ιδιότητες ερπυσμού και ρήξης.

Το κράμα 800H είναι ένα ωστενιτικό, ανθεκτικό στη θερμότητα νικέλιο σιδήρου - κράμα χρωμίου με τα ελεγχόμενα επίπεδα άνθρακα, αργίλιο και τιτάνιο.

Η ανάλυση του κράματος 800H είναι ίδια με αυτήν του κράματος 800. Μια ειδική ανόπτηση λύσης οδηγεί στα μεγέθη ενός σιταριού ≥ 90µm (ASTM No.4), το οποίο αυξάνει τη δύναμη ρήξης ερπυσμού επάνω από 600°C (1112°F) σημαντικά.

Το κράμα 800H χαρακτηρίζεται από:

καλή δύναμη ρήξης ερπυσμού στις θερμοκρασίες επάνω από 600°C (1112°F)

καλή αντίσταση στους όρους οξείδωσης, εναζώτωσης και ανθρακοποίησης

μεταλλουργική σταθερότητα σε μακροπρόθεσμη χρήση στις υψηλές θερμοκρασίες



5 ΕΦΑΡΜΟΓΗ

Το κράμα 800, 800H και 800HT χρησιμοποιείται σε ποικίλες εφαρμογές που περιλαμβάνουν την έκθεση στα διαβρωτικά περιβάλλοντα και τις υψηλές θερμοκρασίες.

Χρησιμοποιούνται για την επεξεργασία με θερμότητα του εξοπλισμού όπως τα καλάθια, οι δίσκοι, και τα κοu'φώματα.

Στη χημική και πετροχημική επεξεργασία, τα κράματα χρησιμοποιούνται για τους ανταλλάκτες θερμότητας και άλλα συστήματα σωληνώσεων στα μέσα νιτρικού οξέος ειδικά όπου η αντίσταση στην πίεση-διάβρωση χλωριδίου που ραγίζει απαιτείται.

Στους πυρηνικούς σταθμούς, χρησιμοποιούνται για τη σωλήνωση ατμός-γεννητριών. Τα κράματα χρησιμοποιούνται συχνά στις εσωτερικές συσκευές για το τύλιγμα των ηλεκτρικών στοιχείων θέρμανσης.

Στην επεξεργασία πετρελαίου, τα κράματα χρησιμοποιούνται για τους ανταλλάκτες θερμότητας ότι ο αέρας δροσίζει το ρεύμα διαδικασίας.

Οι χαρακτηριστικοί τομείς της εφαρμογής είναι:

Θήκες στοιχείων θέρμανσης

Οξικοί ραγίζοντας φούρνοι ανυδριτών

Το λύση-ανοπτημένο κράμα 800H έκδοσης θα εξεταστεί για τις θερμοκρασίες εφαρμογής επάνω από 600℃ (1112℉).

Για τις εφαρμογές που απαιτούν τη μεγαλύτερη αντίσταση στη ρήξη και τον ερπυσμό πίεσης από το κράμα 800, ειδικά στις θερμοκρασίες επάνω από 1500℉ (816℃), τα κράματα 800H και 800HT χρησιμοποιούνται.

Εάν το επαναλαμβανόμενο χαμήλωμα των λειτουργουσών θερμοκρασιών κάτω από 700°C (1290°F) δεν μπορεί να αποκλειστεί, ή η λειτουργούσα θερμοκρασία είναι μόνιμα κάτω από 700°C (1290°F), η χρήση του κράματος 800H συστήνεται. Στις θερμοκρασίες κάτω από 600°C (1112°F), το μαλακό ανοπτημένο κράμα 800 χρησιμοποιείται γενικά.

Το κράμα 800H και το κράμα 800HT έχουν ένα ευρύ φάσμα των εφαρμογών στους τομείς των ανυψωμένων θερμοκρασιών στην κατασκευή φούρνων, στη χημική βιομηχανία, στον εξοπλισμό προστασίας του περιβάλλοντος, στη αυτοκινητοβιομηχανία και στις εγκαταστάσεις παραγωγής ενέργειας. Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν το φούρνο καλύπτουν, εμπορευματοκιβώτια, δοχεία, κάτοχοι στις διάφορες εγκαταστάσεις θερμικής επεξεργασίας και τμήματα καυστήρων.

Λόγω της αντίστασής τους carburization και την εναζώτωση, τα κράματα επιπλέον χρησιμοποιούνται στις περιοχές:

■ Μεταρρυθμιστές ατμού/υδρογονανθράκων

■ Πυρόλυση αιθυλενίου

■ Εξοπλισμός για την οξική παραγωγή ανυδριτών και κετονών.



6 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):

Φε	Νι	Κοβάλτιο	Χρώμιο	$cu	Tj
≥39.55	30.0-35.0	≤2.0	19.0-23.0	≤0.75	0.15-0.60
Γ	Al	ΜΝ	Si	Π	S
0.05-0.10	0.15-0.60	≤1.5	≤1.0	≤0.030	≤0.015



INCOLOY 800H, ειδικό requirements*

Άνθρακας	0,08 μέγιστο.
Αργίλιο + τιτάνιο	0.4-0.7
Μέγεθος σιταριού ASTM	Ειδικός



7 ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

(1) πυκνότητα: 8.00 g/cm3 (0,29 lb/in3)

(2) σημείο τήξης: 1350-1400°C

(3) συγκεκριμένη θερμότητα: (0-100°C) 460J/(κλ·°C)

(4) μαγνητική ιδιοκτησία: αριθ.

(5) διαπερατότητα (21°C) και (15,9 kA/m): 1.014 (ανοπτήστε), 1,009 (καυτά - κυλημένος)

(6) θερμοκρασία κιουριού: TC: - 115°C



8 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Οι ακόλουθες ιδιότητες ισχύουν στο κράμα 800H και το κράμα 800HT στον ανοπτημένο όρο στις ακόλουθες σειρές μεγέθους:

Φύλλο, πιάτο μέχρι 50 χιλ. (1,97 μέσα)

Λουρίδα μέχρι 3 χιλ. (0,12 μέσα)

Ράβδος, φραγμός και σφυρηλατημένα κομμάτια μέχρι 250 χιλ. (9,84 μέσα)

Για τις μεγαλύτερες διαστάσεις, οι ιδιότητες πρόκειται να συμφωνηθούν χωριστά. Οι τιμές ισχύουν για τα διαμήκη και εγκάρσια δείγματα.

Οι μηχανικές βραχυπρόθεσμες ιδιότητες της λύσης ανόπτησαν το κράμα 800H και το κράμα 800HT στη θερμοκρασία δωματίου και ανύψωσαν τις θερμοκρασίες ελάχιστες τιμές σύμφωνα με το φύλλο στοιχείων VdTÜV 412.

Θερμοκρασία		Δύναμη Rp 0,2 παραγωγής		Εκτατή δύναμη Rm		Επιμήκυνση Α
°C	°F	MPA	ksi	MPA	ksi	%
20	68	170	24.7	450-700	65.3-101.5	Διαμήκη 35
						Εγκάρσια 30
100	212	140	20.3	4251)	61.6
200	392	115	16.7	4001)	58
300	572	95	13.8	3901)	56.6
400	762	85	12.3	3801)	55.1
500	932	80	11.6	3601)	52.2
600	1.112	75	10.9	3001)	43.5

¹⁾ Μέσος όρος, για πληροφορίες μόνο.



Μηχανικές ιδιότητες στη θερμοκρασία δωματίου σύμφωνα με σύμφωνα με το φύλλο στοιχείων VdTÜV 412

Μορφή προϊόντων	Διαστάσεις	Δύναμη Rp 0,2 παραγωγής	Εκτατή δύναμη Rm	Επιμήκυνση Α
	χιλ.	MPA	MPA	%
Φύλλο, πιάτο, λουρίδα	≤ 50	≥ 170	450-700	≥ 30
Ράβδος, φραγμός	≤ 160	≥ 170	450-700	≥ 30
Σφυρηλατημένο κομμάτι	≤ 250	≥ 170	450-700	≥ 30



V-notch του ISO ανθεκτικότητα αντίκτυπου

Μέσες τιμές στη θερμοκρασία δωματίου, διαμήκη.: 150 J/cm2

Μέσες τιμές στη θερμοκρασία δωματίου, εγκάρσια: 100 J/cm2



9 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

Το υψηλό περιεχόμενο νικελίου και χρωμίου στο κράμα 800H και το κράμα 800HT εξασφαλίζει άριστη αντίσταση στην οξείδωση. Τα κράματα είναι επίσης ιδιαίτερα ανθεκτικά στην ανθρακοποίηση, την εναζώτωση και την οξείδωση στις θειούχες ατμόσφαιρες. Το προστατευτικό στρώμα οξειδίων είναι προσκολλημένο κάτω από τη στατική και κυκλική θερμική πίεση. Και τα δύο υλικά είναι ιδιαίτερα ανθεκτικά carburization εάν μια λεπτή ταινία οξειδίων διαμορφώθηκε από την προ-οξείδωση.

Η αντίσταση embrittlement υδρογόνου του κράματος 800H και 800HT είναι άριστη, έτσι ώστε τα κράματα μπορούν να χρησιμοποιηθούν στην παραγωγή των μεταρρυθμιστών υδρογόνου και ατμού/υδρογονανθράκων.



10 ΜΙΚΡΟΔΟΜΗ

Μέγεθος σιταριού ASTM:

Κράμα 800: μην διευκρινισμένος

Κράμα 800H: 5 ή πιό χονδροειδής

Κράμα 800HT: 5 ή πιό χονδροειδής

Το κράμα 800H είναι ένα ωστενιτικό, κράμα στερεός-λύσης που κατακρημνίζει το αυτοκίνητο περιμένει και φάση γ' κατά τη διάρκεια της υψηλής θερμοκρασίας γήρανσης. Τα νιτρίδια τιτανίου, τα καρβίδια τιτανίου, και τα καρβίδια χρωμίου εμφανίζονται κανονικά στη μικροδομή του κράματος. Τα νιτρίδια είναι σταθερές καθόλου θερμοκρασίες κάτω από το σημείο τήξης και είναι επομένως απρόσβλητα από τη θερμική επεξεργασία.

Τα καρβίδια χρωμίου κατακρημνίζουν στο κράμα στις θερμοκρασίες μεταξύ 1000-2000℉ (540-1095℃). Συνεπώς, το κράμα 800H είναι παρόμοιο με άλλα ωστενιτικά κράματα δεδομένου ότι μπορεί να κατασταθεί ευαίσθητο στη??????????? διάβρωση (που ευαισθητοποιείται) σε ορισμένα επιθετικά περιβάλλοντα από την έκθεση στις θερμοκρασίες 1000 σε 1400℉ (540-760℃).

Μια σημαντική ιδιοκτησία του κράματος 800H είναι η σχετική ελευθερία της από το ράγισμα πίεση-διάβρωσης χλωριδίου. Οι εκτενείς μελέτες του ραγίσματος πίεση-διάβρωσης των ωστενιτικών κραμάτων στις λύσεις χλωριδίου έχουν δείξει ότι η τάση να ραγιστούν οι μειώσεις με την αυξανόμενη περιεκτικότητα σε νικέλιο του κράματος. Παραδείγματος χάριν, Inconel 600, με μια περιεκτικότητα σε νικέλιο 76%, θεωρείται άνοσο στο χλωρίδιο-ιονικό ράγισμα πίεση-διάβρωσης. Το κράμα 800H (Νι 32,5%) μπορεί να γίνει στη ρωγμή στα αυστηρά εργαστηριακά τεστ, αλλά έχει τέτοια υψηλή αντίσταση ότι χρησιμοποιείται συνήθως για να αντικαταστήσει τα υλικά που έχουν αποτύχει στην υπηρεσία από το ράγισμα πίεση-διάβρωσης.



11 ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

Το κράμα 800H υποδεικνύεται ως UNS N08810 και Werkstoff αριθμός 1,4876 και 1,4958. Παρατίθεται στο NACE MR0175/ISO15156 για την υπηρεσία πετρελαίου και φυσικού αερίου. Το κράμα 800H είναι διαθέσιμο ως σωλήνα, σωλήνα, φύλλο, λουρίδα, πιάτο, στρογγυλό φραγμό, επίπεδο φραγμό, απόθεμα σφυρηλάτησης, hexagon και καλώδιο.



Ράβδος, φραγμός, καλώδιο, σφυρηλατημένα κομμάτια

ASTM Β 408 & Sb 408 ASME (ράβδος & φραγμός)

ASTM Β 564 & Sb 564 ASME (σφυρηλατημένα κομμάτια)

Περίπτωση 1325 κώδικα ASME (όλες οι μορφές προϊόντων)

Περίπτωση 1949 κώδικα ASME (σφυρηλατημένα κομμάτια)

CAms 5766 της SAE (ράβδος & φραγμός)

ISO 9723 (ράβδος & φραγμός)

ISO 9724 (καλώδιο)

ISO 9725 (σφυρηλατημένα κομμάτια)

BS 3076NA15 (ράβδος & φραγμός)

BS 3075NA15 (καλώδιο)

VdTÜV 412 (όλα τα προϊόντα)



Πιάτο, φύλλο, και λουρίδα

ASTM A240/ASME SA240 (πιάτο, φύλλο, και λουρίδα)

ASTM A480/ASME SA480 (πιάτο, φύλλο, και λουρίδα)

ASTM B409/ASME SB409 (πιάτο, φύλλο, και λουρίδα)

ASTM B906/ASME SB906 (πιάτο, φύλλο, και λουρίδα)



Περίπτωση 1325 κώδικα ASME (όλες οι μορφές προϊόντων)

Περίπτωση 2339 κώδικα ASME (πιάτο)

CAms 5871 της SAE (πιάτο, φύλλο, και λουρίδα)

BS 3072NA15 (πιάτο & φύλλο)

BS 3073NA15 (λουρίδα)

VdTÜV 412 (όλα τα προϊόντα)

ISO 6208 (πιάτο, φύλλο και λουρίδα)

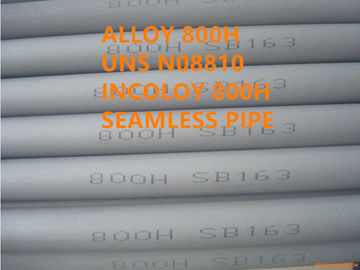

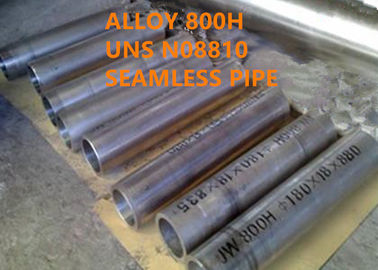

Σωλήνας και σωλήνες

ASTM B163/ASME SB163 (άνευ ραφής σωλήνες ανταλλακτών συμπυκνωτών & θερμότητας)

ASTM B407/ASME SB407 (χωρίς συγκόλληση σωλήνας & σωλήνες)

ASTM B829/Sb 829 ASME (χωρίς συγκόλληση σωλήνας & σωλήνες)

ASTM B514/ASME SB514 (ενωμένος στενά σωλήνας)

ASTM B775/ASME SB775 (ενωμένος στενά σωλήνας)

ASTM B515/ASME SB515 (ενωμένοι στενά σωλήνες)

ASTM B751/ASME SB751 (ενωμένοι στενά σωλήνες)

Περίπτωση 1325 κώδικα ASME (όλες οι μορφές προϊόντων)

ASME ν-20 (το κρύο ελειτούργησε τους άνευ ραφής σωλήνες ανταλλακτών συμπυκνωτών και θερμότητας για την πυρηνική υπηρεσία)

BS 3074NA15 (χωρίς συγκόλληση σωλήνας & σωλήνες)

VdTÜV 412 (όλα τα προϊόντα)

ISO 6207 (άνευ ραφής σωλήνωση)



Άλλες μορφές προϊόντων

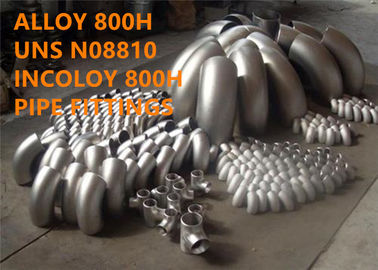

ASTM B366/ASME SB366 (συναρμολογήσεις)



12 ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 δηλώνουν τα βασικά εργαστήρια και το κέντρο βαθμολόγησης.
(3) κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνολογίες.

(4) υψηλή επίδοση.



13 ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ

Ελάχιστη ποσότητα διαταγής	500 χιλιόγραμμο
Τιμή	Διαπραγματεύσιμος
Λεπτομέρειες συσκευασίας	Το νερό αποτρέπει, πλόιμη μεταφορά, ξύλινο κιβώτιο μη-υποκαπνισμού
Σημάδι	Σύμφωνα με τη διαταγή
Χρόνος παράδοσης	90-120 ημέρες
Όροι πληρωμής	T/T, L/C άμεσα, D/P
Δυνατότητα ανεφοδιασμού	100 μετρικοί τόνοι/μήνας
