Αντιδιαβρωτικά ειδικά κράματα για την πετροχημική βιομηχανία καλό Workability

Αντιδιαβρωτικό κράμα 31 ράβδος, φραγμός, σφυρηλατημένο κομμάτι, σωλήνας, πιάτο για την πετροχημική επεξεργασία

1 ΠΡΟΪΟΝ

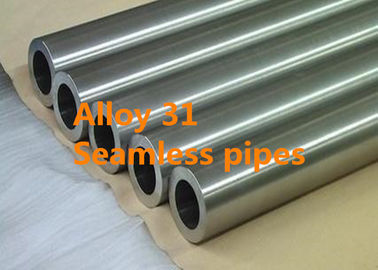

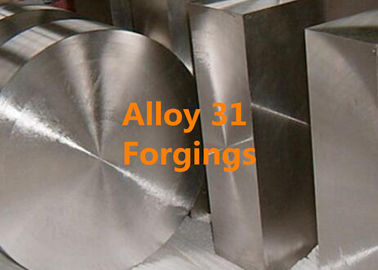

Αντιδιαβρωτικό κράμα 31 ράβδοι, φραγμοί, σφυρηλατημένα κομμάτια, σωλήνες, πιάτο, καλώδιο, φύλλο, λουρίδα κ.λπ.

2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

UNS N08031, W.Nr. 1.4562, x1NiCrMoCu32-28-7 (DIN), κράμα ^® 31, hMo VDM Nicrofer ^® 3127

3 ΜΟΡΦΗ ΠΡΟΪΟΝΤΩΝ

Φύλλο

Όρος παράδοσης: Καυτός ή ελασματοποιημένος εν ψυχρώ, υποβαλλόμενος σε θερμοθεραπεία, αφαιρεσμένος τα άλατα ή παστωμένος

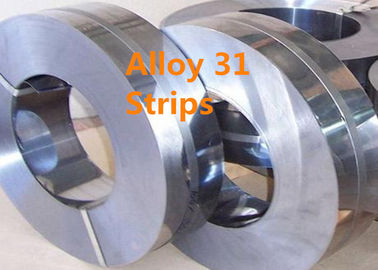

Λουρίδα

Όρος παράδοσης: Ελασματοποιημένος εν ψυχρώ, υποβαλλόμενος σε θερμοθεραπεία, παστωμένος ή φωτεινός ανοπτημένος

Ράβδος

Όρος παράδοσης: Σφυρηλατημένο, κυλημένο, συμένο, υποβαλλόμενος σε θερμοθεραπεία, οξειδωμένο, αφαιρεσμένο τα άλατα ή παστωμένο, στριμμένος, ξεφλουδισμένος, το έδαφος ή POL

Καλώδιο

Όρος παράδοσης: Συρμένος φωτεινός, ¼ σκληροί σκληρά, φωτεινός που ανοπτείται στα δαχτυλίδια, εμπορευματοκιβώτια, στα στροφία και τα σταθερά μέρη τόρνου

4 ΕΦΑΡΜΟΓΕΣ

Το κράμα 31 έχει αποδειχθεί κατάλληλο ιδιαίτερα στις χημικές και πετροχημικές βιομηχανίες, στις εγκαταστάσεις πέψης μεταλλεύματος, στην περιβαλλοντική και θαλάσσια εφαρμοσμένη μηχανική καθώς επίσης και στην εξαγωγή πετρελαίου και φυσικού αερίου.

Το υλικό συμπεριλαμβάνεται στον κατάλογο του γερμανικού ομοσπονδιακού ιδρύματος για την έρευνα υλικών και δοκιμής (BAM) για τα εμπορευματοκιβώτια μεταφορών και αποθήκευσης για τα επικίνδυνα εμπορεύματα.

Η χαρακτηριστική εφαρμογή για το κράμα 31 είναι:

Συστατικά για τις εγκαταστάσεις αποθείωσης αερίου σωλήνων

Εγκαταστάσεις για την παραγωγή του φωσφορικού οξέος μέσω της υγρής διαδικασίας πέψης

Σωλήνες και ανταλλάκτες θερμότητας τα θειικά οξέα που μολύνονται για με τα χλωρίδια

Σωλήνες που περιέχουν το ωκεάνιο νερό και το υφαλμυρό νερό, τους συμπυκνωτές και τα ψυγεία

Πάστωμα των εγκαταστάσεων για το θειικό οξύ καθώς επίσης και το νιτρικός-υδροφθορικό οξύ

Επεξεργασία των θειικών οξέων από τα απόβλητα

Εξάτμιση και κρυστάλλωση των αλάτων

Συστατικά για τη βιομηχανία κυτταρίνης και χαρτιού

Πέψη των μεταλλευμάτων, π.χ. στις εγκαταστάσεις HIPAL (υψηλός όξινος διαχωρισμός των μεταλλικών ενώσεων) για πέψη laterite των μεταλλευμάτων

Ορυκτή παραγωγή πετρελαίου και εγκαταστάσεις καθαρισμού

Οργανικά οξέα και σύνθεση εστέρα

Λεπτές χημικές ουσίες

Πίεση-σωλήνες μεταφορών και τροφών καθώς επίσης και slicklines, καλωδιώσεις και flowlines στις μεταφορές του πετρελαίου και του φυσικού αερίου

5 ΕΠΙΣΚΟΠΗΣΗ

Το κράμα 31 είναι ένα κράμα σίδηρος-νικέλιο-χρώμιο-μολυβδαίνιου με την προσθήκη του αζώτου. Το κράμα κλείνει το χάσμα μεταξύ των υψηλών αναμιγμένων ωστενιτικών ειδικών ανοξείδωτων και των κραμάτων νικελίου.

Το κράμα 31 χαρακτηρίζεται από:

Σημαντική αντίσταση διάβρωσης στα αλκαλικά και όξινα αλογονίδιο-περιέχοντας μέσα

Άριστη αντίσταση στο θειικό οξύ, ακόμη και με ιδιαίτερα συγκεντρωμένη μορφή

Άριστη αντίσταση στη διάβρωση και τη διάβρωση στα μέσα φωσφορικού οξέος

Σημαντική αντίσταση στη διάβρωση επιφάνειας και την τοπική διάβρωση στις εγκαταστάσεις λεύκανσης διοξειδίου χλωρίου στην παραγωγή εγγράφου

Άριστη αντίσταση στη μείωση και την οξείδωση των μέσων καθώς επίσης και στο βράζοντας αζεοτροπικό νιτρικό οξύ

Καλές workability και ιδιότητα συγκόλλησης

VdTÜV-πιστοποίηση για τα δοχεία πίεσης με τις λειτουργούσες θερμοκρασίες από -196 έως 550 °C (- 320,8 έως 1.022 °F)

Πιστοποίηση σύμφωνα με το ISO 15156/NACE ο Κ. 0175 μέχρι το επίπεδο VI για τις όξινες εφαρμογές αερίου στο πετρέλαιο και τη βιομηχανία φυσικού αερίου

Έγκριση ASME για τα δοχεία πίεσης μέχρι 800 °F (427 °C)

6 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):

7 ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Πυκνότητα: 8.05 g/cm3 (0,29 lb/in3) σε 20°C (68°F)

Λειώνοντας σειρά: 1330-1370°C (2426-2498°F)

Σχετική μαγνητική διαπερατότητα σε 20 °C (68 °F): 1,001

8 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Μηχανικές ιδιότητες στη θερμοκρασία δωματίου σύμφωνα με ASTM B625 (πιάτο, φύλλο και λουρίδα), B649 (φραγμός και καλώδιο)

V-notch του ISO ανθεκτικότητα αντίκτυπου

Μέση τιμή, θερμοκρασία δωματίου: ≥185J/cm2

Μέση τιμή, -196°C (- 320.8°F): ≥ 140J/cm2

Ελάχιστες τιμές αντίκτυπου στη θερμοκρασία δωματίου για τα προϊόντα φύλλων σύμφωνα με το υλικό φύλλο στοιχείων VdTÜV 509.

9 ΜΙΚΡΟΔΟΜΗ

Το κράμα 31 έχει ένα πρόσωπο-κεντροθετημένο κυβικό δικτυωτό πλέγμα. Το 0,2% άζωτο ικανοποιημένο σταθεροποιεί τον ωστενίτη και μειώνει το ποσοστό πτώσης μεσομεταλλικών φάσεων σίγμα.

10 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

Η βέλτιστη αντίσταση διάβρωσης εξασφαλίζεται μόνο εάν το υλικό χρησιμοποιείται σε έναν καθαρού και μεταλλικού φωτεινό όρο λύσης που ανοπτούνται. Η χημική σύνθεση του κράματος 31 έχει ως σκοπό να επιτρέψει το επίτευγμα μιας υψηλής αντίστασης διάβρωσης στο αλογονίδιο που περιέχει τα μέσα. Συγχρόνως, το υλικό έχει την άριστη αντίσταση στο καθαρό και μολυσμένο θειικό οξύ πέρα από μια ευρεία σειρά των συγκεντρώσεων και των θερμοκρασιών μέχρι 80°C (176°F). Το σχήμα 1 παρουσιάζει διάγραμμα διάβρωσης του ISO του κράματος 31 στο ελαφριά αερισμένο θειικό οξύ της τεχνικής αγνότητας, που καθορίζεται στις δοκιμές βύθισης τουλάχιστον 120 ωρών.

Σχήμα 1 διάγραμμα διάβρωσης του ISO του κράματος 31 στο αδύναμα αερισμένο θειικό οξύ της τεχνικής αγνότητας, που καθορίζεται στις δοκιμές βύθισης τουλάχιστον 120 ωρών.

Κάτω από τη βαριά πίεση από τη διάβρωση διάβρωσης στην υγρή διαδικασία πέψης στην παραγωγή του φωσφορικού οξέος, το κράμα 31 έχει αποδειχθεί μια αληθινή εναλλακτική λύση στα κράματα νικελίου. Οι δοκιμές στις εγκαταστάσεις λεύκανσης διοξειδίου χλωρίου στη βιομηχανία πολτού και χαρτιού έχουν δείξει ότι το κράμα 31 αντιστέκεται τους πιό σκληρούς λειτουργούντες όρους.

11 ΘΕΡΜΙΚΗ ΕΠΕΞΕΡΓΑΣΊΑ

Η ανόπτηση λύσης πρέπει να πραγματοποιηθεί στις θερμοκρασίες μεταξύ 1150 και 1180°C (2102 και 2156 °F). Ο χρόνος διατήρησης κατά τη διάρκεια της ανόπτησης εξαρτάται από το πάχος ημιτελών προϊόντων και μπορεί να υπολογιστεί ως εξής:

Για το πάχος δ <>

Για το πάχος δ = 10 έως 20 χιλ. (0.39-0.79 μέσα), ο χρόνος διατήρησης είναι τ = 30 λ. + (δ – 10 χιλ.) * 2 min/mm

Για το πάχος δ > 20 χιλ. (0,79 μέσα), ο χρόνος διατήρησης είναι τ = 50 λ. + (δ – 20 χιλ.) * 1 min/mm

Ο χρόνος διατήρησης αρχίζει με την υλική εξίσωση θερμοκρασίας οι πιό μακροχρόνιοι χρόνοι είναι γενικά αρκετά λιγότερο κρίσιμοι από τους χρόνους διατήρησης που είναι πάρα πολύ σύντομοι.

12 ΟΔΗΓΙΑ ΕΡΓΑΣΙΑΣ

Καυτή διαμόρφωση

Το κράμα 31 πρέπει να καυτός-διαμορφωθεί σε μια σειρά θερμοκρασίας 1200 σε 1050°C (2192 σε 1922°F) με την επόμενη γρήγορη ψύξη στο νερό ή στον αέρα. Για να θερμάνουν επάνω, τα κομμάτια προς κατεργασία πρέπει να τοποθετηθούν σε έναν φούρνο που έχει θερμαθεί μέχρι τη μέγιστη καυτός-διαμορφώνοντας θερμοκρασία (ανοπτώντας θερμοκρασία λύσης). Μόλις φθάσει ο φούρνος στη θερμοκρασία του πάλι, τα κομμάτια προς κατεργασία πρέπει να παραμείνουν στο φούρνο για περίπου 60 λεπτά ανά 100 χιλ. (3,94 μέσα) του πάχους. Μετά από αυτό, πρέπει να αφαιρεθούν από το φούρνο αμέσως και να διαμορφωθούν μέσα στη σειρά θερμοκρασίας που δηλώνεται ανωτέρω, με τη θέρμανση εκ νέου απαραίτητη μόλις φθάσει η θερμοκρασία σε 1050°C (1922°F). Η θερμική επεξεργασία μετά από την καυτή διαμόρφωση συστήνεται προκειμένου να επιτευχθούν οι βέλτιστες ιδιότητες.

Κρύα διαμόρφωση

Τα κομμάτια προς κατεργασία πρέπει να είναι στον ανοπτημένο όρο για την κρύα διαμόρφωση. Το κράμα 31 έχει ένα σημαντικά υψηλότερο σκληραίνοντας ποσοστό εργασίας από άλλα ευρέως χρησιμοποιημένα ωστενιτικά ανοξείδωτα. Αυτό πρέπει να ληφθεί υπόψη κατά τη διάρκεια του σχεδίου και της επιλογής της διαμόρφωσης των εργαλείων και του εξοπλισμού και κατά τη διάρκεια του προγραμματισμού της διαμόρφωσης των διαδικασιών. Η ενδιάμεση ανόπτηση είναι απαραίτητη για σημαντική εργασία κρύας διαμόρφωσης. Για την κρύα διαμόρφωση > 15%, μια τελική ανόπτηση λύσης πρέπει να διευθυνθεί.

Κατεργασία

Το κράμα 31 πρέπει να επεξεργαστεί στη μηχανή στον υποβαλλόμενο σε θερμοθεραπεία όρο. Λόγω της αρκετά ανυψωμένης τάσης προς την εργασία που σκληραίνει σε σύγκριση με τα low-alloy ωστενιτικά ανοξείδωτα, μια χαμηλή τέμνουσα ταχύτητα και ένα επίπεδο τροφών που δεν είναι πάρα πολύ υψηλό πρέπει να επιλεχτούν και το τέμνον εργαλείο πρέπει να δεσμευθεί ανά πάσα στιγμή. Ένα επαρκές βάθος της περικοπής είναι σημαντικό προκειμένου να κόψει κάτω από την προηγουμένως διαμορφωμένη πίεση-ζώνη. Ο βέλτιστος διασκεδασμός θερμότητας μέσω της χρήσης των μεγάλων ποσοτήτων των κατάλληλων, κατά προτίμηση υδάτινων, λιπαντικών έχει την ιδιαίτερη επιρροή σε μια σταθερή διαδικασία κατεργασίας.

13 ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

14 ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ:

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 κρατικά βασικά εργαστήρια και κέντρο βαθμολόγησης.
(3) κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνολογίες.
(4) άριστη απόδοση.
