Κράμα 105 Nimonic® ειδικά κράματα για τη καθαρή ενέργεια και τη υψηλή επίδοση Oceaneering

Κράμα 105, Nimonic® κράμα 105 για την εξαιρετικά-εξαιρετικά κρίσιμη θερμική λεπίδα στροβίλων, σφυρηλατημένα κομμάτια, δαχτυλίδι, σύνδεσμος κ.λπ.

1 ΠΡΟΪΟΝ

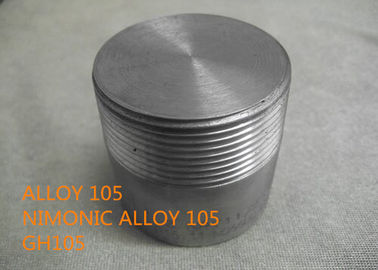

Κράμα 105, Nimonic® κράμα 105 για την εξαιρετικά-εξαιρετικά κρίσιμη θερμική λεπίδα στροβίλων, λεπίδες στροβίλων αεροκινητήρων, σφυρηλατημένα κομμάτια, δαχτυλίδι, δίσκοι, τμήματα, μπουλόνια και σύνδεσμοι, κ.λπ.

2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

GH4105, W.Nr.2.4634, NiCo20Cr15MoAlTi (DIN), HR3 (BS)

3 ΕΦΑΡΜΟΓΗ

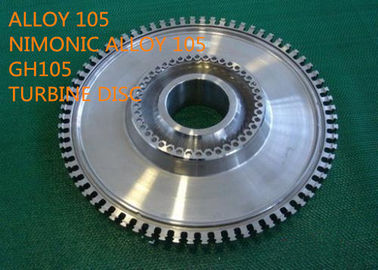

Το κράμα 105 χρησιμοποιείται για τις θερμικές λεπίδες στροβίλων, τα υλικά για τα βασικά υψηλής θερμοκρασίας συστατικά του εξαιρετικά-εξαιρετικά κρίσιμου θερμικού στροβίλου, τους δίσκους, τις λεπίδες στροβίλων αεροκινητήρων, τα σφυρηλατημένα κομμάτια, το δαχτυλίδι, τα τμήματα, τα μπουλόνια και τους συνδέσμους, κ.λπ.

4 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):

5 ΦΥΣΙΚΕΣ ΣΤΑΘΕΡΕΣ

Πυκνότητα: 8.01 g/cm ³ (0,289 lb/in ³)

Λειώνοντας σειρά: Θερμοκρασία 1345°C, θερμοκρασία 1290°C. Liquidus solidus.

6 ΜΗΧΑΝΙΚΗ ΙΔΙΟΚΤΗΣΙΑ

Εκτατές ιδιότητες: εξωθημένος φραγμός που σφυρηλατείται στη συνέχεια

Τα στοιχεία που δίνονται στον πίνακα κατωτέρω και που παρουσιάζονται γραφικά στα σχήματα 1 και 2 αντιπροσωπεύουν τις εκτατές ιδιότητες για τον εξωθημένο φραγμό που σφυρηλατείται στη συνέχεια μετά από τη θερμική επεξεργασία 3 σταδίων.

Ποσοστό 0.005/min πίεσης στην πίεση απόδειξης (στη θερμοκρασία δωματίου), 0.002/min στην πίεση απόδειξης (στις ανυψωμένες θερμοκρασίες) και 0.1/min έκτοτε.

Θερμική επεξεργασία 4 h/1150°C/AC + 16 h/1050-1065°C/AC + 16 h/850°C/AC

Σχήμα 1 θερμική επεξεργασία 4h/1150°C/AC + 16h/1050-1065°C/AC + 16h/850°C/AC

Σχήμα 2 θερμική επεξεργασία 4h/1150°C/AC + 16h/1050-1065°C/AC + 16h/850°C/AC

7 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ
Οξείδωση στον αέρα

Συνεχής θέρμανση πινάκων 7-1, αφαιρεσμένη τα άλατα απώλεια βάρους (mg/cm ²) μετά από 100 ώρες

Διαλείπουσα θέρμανση πινάκων 7-2 (που δροσίζει στη θερμοκρασία δωματίου κάθε 24 ώρες), αφαιρεσμένη τα άλατα απώλεια βάρους (mg/cm ²) μετά από 100 ώρες

Κυκλική θέρμανση πινάκων 7-3 (15 λ. στο φούρνο, 5 λ. έξω από το φούρνο)

Αντίσταση πινάκων 7-4 στις ατμόσφαιρες που περιέχουν το SO2

8 ΟΔΗΓΙΑ ΕΡΓΑΣΙΑΣ

Καυτή εργασία
Το κράμα 105 να είναι καυτό που εργάζεται μπορεί στη σειρά θερμοκρασίας 1050-1200°C.

Ανόπτηση

Η Interstage ανόπτηση του κράματος 105 πρέπει να πραγματοποιηθεί σε 1150°C που ακολουθείται με την αερόψυξη ρευστοποιημένος - απόσβεση κρεβατιών. Η απόσβεση νερού δεν συστήνεται δεδομένου ότι η αυστηρή επιφάνεια που ραγίζει μπορεί να προκύψει από το θερμικό κλονισμό.

Κατεργασία

Το κράμα 105 πρέπει να είναι στον πλήρως υποβαλλόμενο σε θερμοθεραπεία όρο για όλες τις διαδικασίες κατεργασίας. Η υψηλή σειρά 320-385 HV σκληρότητας, απαιτεί τη χρήση του καρβιδίου βολφραμίου τοποθέτησε αιχμή στα εργαλεία. Τα προστατευόμενα από τους κραδασμούς εργαλεία χάλυβα υψηλής ταχύτητας μπορούν να χρησιμοποιηθούν εάν η περικοπή είναι διαλείπουσας φύσης.

Θερμική επεξεργασία

Η θερμική επεξεργασία που συστήνεται εξαρτάται από τον προοριζόμενο όρο υπηρεσιών.

Δύο θερμικές επεξεργασίες συστήνονται ως εξής:

(α) 4 h/1150°C/AC+16 h/1050-1065°C/AC+16h/850°C/AC

(β) 4 h/1125°C/AC+16 h/850°/AC

Γενικά, η θερμική επεξεργασία (α) προορίζεται για τη βέλτιστη μακροπρόθεσμη δύναμη ερπυσμού και η ολκιμότητα στις λειτουργούσες θερμοκρασίες στη θερμική επεξεργασία σειράς 850-950°C. (β) μπορεί να χρησιμοποιηθεί όπου οι μακροπρόθεσμες ιδιότητες δεν είναι ύψιστης σημασίας και εκτατή δύναμη, η δύναμη επιμήκυνσης και αντίκτυπου μπορεί να ενισχυθεί για τις λειτουργούσες θερμοκρασίες μέχρι 700°C. Κατά εφαρμογή της θερμικής επεξεργασίας (β), την το είναι ουσιαστικό να εξασφαλιστεί ότι η ψύξη από το 1125 °C πραγματοποιείται ελεύθερα και δεν καθυστερούν λόγω της στενής συσκευασίας των συστατικών.

Τα παραδείγματα της χρήσης αυτών των θερμικών επεξεργασιών είναι τα ακόλουθα:

(α) οι λεπίδες στροβίλων, οι δίσκοι, τα σφυρηλατημένα κομμάτια και τα τμήματα δαχτυλιδιών, που μπορούν να παραχθούν από όπως εξωθούνται, όπως σφυρηλατείται ή στη συνέχεια κρύο ελειτούργησαν το αρχικό απόθεμα

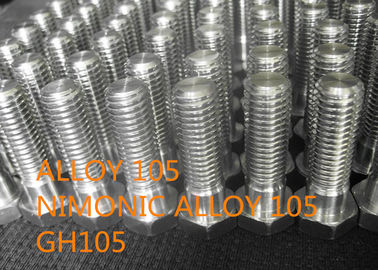

(β) τα μπουλόνια και οι σύνδεσμοι για τους οποίους εξωθημένος και το κρύο ελειτούργησε το φραγμό ή το τμήμα συστήνονται όπως αρχικό απόθεμα.

9 ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

BS. HR3 καταλύματα, φραγμοί και σφυρηλατημένα κομμάτια

Καταλύματα Νι-P61-HT, φραγμοί και σφυρηλατημένα κομμάτια AICMA

Σουηδικός σφυρηλατημένος MH.14 φραγμός αμυντικής υλικός διοίκησης

Σφυρηλατημένος NiCo20Cr15MoAlTi φραγμός προσδιορισμού DIN

ΑΦΝΟΡ NCKD 20ATv AECMA PrEn 2179-2181

10 ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 κρατικά βασικά εργαστήρια και κέντρο βαθμολόγησης.
(3) τεχνολογίες διπλωμάτων ευρεσιτεχνίας.

(4) υψηλή επίδοση.

11 ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ
