AS9100 υψηλών σημείων ειδικό κραμάτων σφυρηλατημένο κομμάτι εκτατής δύναμης Χ-750/UNS N07750 κραμάτων υψηλό

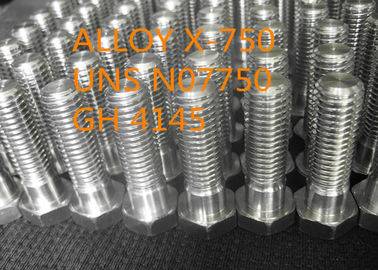

Κράμα Χ-750, σφυρηλατημένο κομμάτι UNS N07750, φραγμός, πιάτο, σωλήνας, μπουλόνια κ.λπ., Ε&Α κραμάτων ειδικότητας υψηλών σημείων και κατασκευαστής

ΠΡΟΪΟΝ

Το κράμα Χ-750, σφυρηλατημένα κομμάτια UNS N07750, φραγμοί, πιάτα, σωλήνες, ελατήρια, αμπαρώνει κ.λπ. για το αεροδιαστημικό κ.λπ.

ΙΣΟΔΥΝΑΜΟΙ ΠΡΟΣΔΙΟΡΙΣΜΟΙ

GH4145, Inconel® Χ-750, NiCr17Fe7TiAl (το EN), Haynes® Χ-750 κράμα, VDM® κράμα Χ-750, (Nicrofer 7016 TiNb), W.Nr.2.4669 (DIN), NiCr15Fe7TiAl (DIN), NiCr15Fe7Ti2Al (ISO), NC15TNbA (ΆΦΝΟΡ)

ΜΟΡΦΕΣ ΠΡΟΪΟΝΤΩΝ

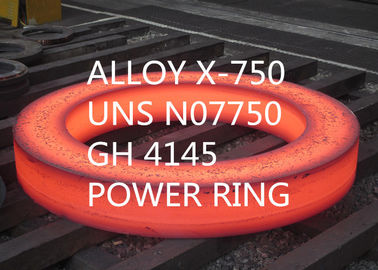

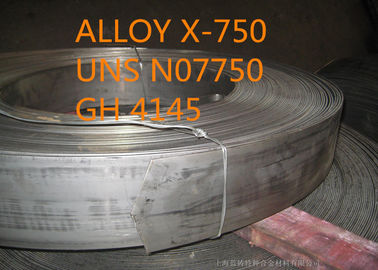

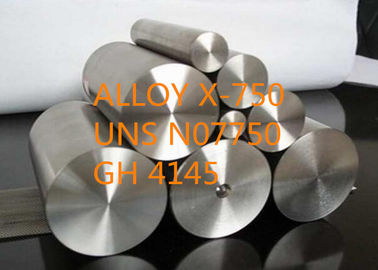

Το διαθέσιμο προϊόν είναι φύλλο, λουρίδα, πιάτο, στρογγυλός φραγμός, επίπεδος φραγμός, σφυρηλατημένο κομμάτι, απόθεμα σφυρηλατημένων κομματιών, hexagon, καλώδιο, σωλήνωση, εξωθημένο τμήμα, ελατήρια και σύνδεσμοι, κ.λπ.

Μπορεί να παραδοθεί στη λύση που αντιμετωπίζεται ή που πτώση όρος.

ΕΦΑΡΜΟΓΗ

Τα οικονομικά του κράματος Χ-750 που συνδέεται με τη διαθεσιμότητά του σε όλες τις τυποποιημένες μορφές μύλων έχουν οδηγήσει στις εφαρμογές σε μια ευρεία ποικιλία των βιομηχανικών τομέων. Στους στροβίλους αερίου, χρησιμοποιείται για τις λεπίδες και τις ρόδες στροφέων, τα μπουλόνια, και άλλα δομικά μέλη. Το κράμα Χ-750 χρησιμοποιείται εκτενώς στις αίθουσες ώθησης πύραυλος-μηχανών. Οι εφαρμογές πλαισίων αέρος περιλαμβάνουν reversers ώθησης και τα συστήματα διοχέτευσης ζεστού αέρα. Τα μεγάλα δοχεία πίεσης διαμορφώνονται από το κράμα Χ-750.

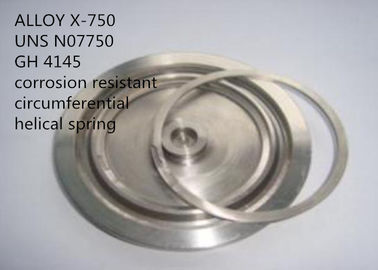

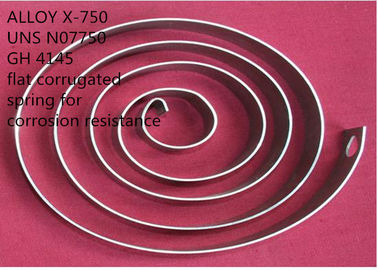

Άλλες εφαρμογές επεξεργάζονται με θερμότητα τα κοu'φώματα, διαμορφώνοντας τα εργαλεία, τους κύβους εξώθησης, και τα πιασίματα μηχανών δοκιμής. Για τα ελατήρια και τους συνδέσμους, το κράμα Χ-750 χρησιμοποιείται από υπό το μηδέν σε 1200°F.

ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ

Φε	Ni+Co	Κοβάλτιο	Χρώμιο	Tj	$cu
5.0-9.0	≥70.0	≤1.00	14.0-17.0	2.25-2.75	≤0.50
Γ	Al	ΜΝ	Si	S	Nb+Ta
≤0.08	0.40-1.00	≤1.00	≤0.50	≤0.010	0.70-1.20

ΕΠΙΣΚΟΠΗΣΗ

Το κράμα Χ-750 είναι ένα πτώση-hardenable κράμα νικέλιο-χρωμίου που χρησιμοποιείται για την αντίστασή του διάβρωσης και οξείδωσης και υψηλής αντοχής στις θερμοκρασίες σε 1300°F. Αν και ένα μεγάλο μέρος της επίδρασης της πτώσης που σκληραίνει χάνεται με την αυξανόμενη θερμοκρασία άνω των 1300°F, το υποβαλλόμενο σε θερμοθεραπεία υλικό έχει τη χρήσιμη δύναμη μέχρι το κράμα Χ-750 1800°F. επίσης έχει τις άριστες ιδιότητες κάτω στις κρυογόνες θερμοκρασίες.

Κράμα Χ-750 που χαρακτηρίζεται από:

● υψηλή εκτατή δύναμη μέχρι 705°C (1300°F)

● υψηλή δύναμη ερπυσμού και ρήξης μέχρι 820 °C (1500 °F)

● υψηλή αντίσταση οξείδωσης μέχρι 980 °C (1800 °F)

● άριστες μηχανικές ιδιότητες στα κρυογόνα περιβάλλοντα

● καλή αντίσταση διάβρωσης στις υψηλές και χαμηλές θερμοκρασίες και υψηλή αντίσταση στο ράγισμα διάβρωσης πίεσης

● καλή ιδιότητα συγκόλλησης με τις διαδικασίες αντίστασης και τήξης

ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Πυκνότητα: 8.28 g/cm3

Λειώνοντας σειρά: 1395-1430°C

ΘΕΡΜΙΚΗ ΕΠΕΞΕΡΓΑΣΊΑ

Εφαρμόσιμες θερμικές επεξεργασίες για το κράμα Χ-750 μορφές προϊόντων

Μορφή προϊόντων	Προδιαγραφή cAms.	Θερμική επεξεργασία	Παρατηρήσεις
Ράβδοι Φραγμοί σφυρηλατημένα κομμάτια	5670 5671 5747	1800°F ανοπτούν + 1350°F/8 ωρ., FC σε 1150°F, λαβή σε 1150°F για το συνολικό χρόνο πτώση-μεταχείρησης 18 ωρ., εναλλασσόμενο ρεύμα (επεξεργασία λύσης συν την φούρνος-δροσερή επεξεργασία πτώσης).	Αυξανόμενες εκτατές ιδιότητες και μειωμένος χρόνος επεξεργασίας με θερμότητα για την υπηρεσία μέχρι για 1100°F.
Φύλλο Λουρίδα πιάτο (ανοπτημένος)	5598	1350°F/8 ωρ., FC σε 1150°F, λαβή σε 1150°F για το συνολικό χρόνο πτώση-μεταχείρησης 18 ωρ., εναλλασσόμενο ρεύμα (φούρνος-δροσερή επεξεργασία πτώσης).	Υψηλής αντοχής μέχρι 1300°F (αυξανόμενες εκτατές ιδιότητες σε περίπου 1100°F).
Άνευ ραφής σωλήνας	5582	1300°F/20 ωρ., εναλλασσόμενο ρεύμα (επεξεργασία πτώσης σταθερός-θερμοκρασίας).	Υψηλής αντοχής μέχρι για 1300°F.
Καλώδιο Νο 1 ιδιοσυγκρασία	5698	1350°F/16 ωρ., εναλλασσόμενο ρεύμα (επεξεργασία πτώσης σταθερός-θερμοκρασίας).	Για τα ελατήρια που απαιτούν τη βέλτιστη αντίσταση στη χαλάρωση από για 700°F σε 850°F και στις χαμηλές έως μέτριες πιέσεις σε περίπου 1000°F.

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Ράβδοι, φραγμοί και σφυρηλατημένα κομμάτια

Ενδιάμεση υπηρεσία θερμοκρασίας (κάτω από 1100°F) – που εξισώνεται συν αντιμετωπισμένο το πτώση υλικό

Για την απαίτηση εφαρμογών υψηλής αντοχής και την ολκιμότητα στις θερμοκρασίες υπηρεσιών μέχρι 1100°F, στο κράμα Χ-750 INCONEL ράβδος, φραγμός, και σφυρηλατημένα κομμάτια δίνεται η ακόλουθη θερμική επεξεργασία:

1625°F/24 ωρ., ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ – που εξισώνει

1300°F/20 ωρ., ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ – θερμική επεξεργασία πτώσης

Αυτή η θερμική επεξεργασία περιγράφεται από το cAms 5667, το οποίο απαιτεί ότι το υλικό τόσο υποβαλλόμενο σε θερμοθεραπεία έχει τις ακόλουθες ελάχιστες ιδιότητες δωμάτιο-θερμοκρασίας. Η σκληρότητα θα βρεθεί στη σειρά 302-363 BHN.

Μέγεθος	Εκτατή δύναμη	Δύναμη παραγωγής	Επιμήκυνση σε 4D	Μείωση της περιοχής
.	ksi	(0,2% που αντισταθμίζεται), ksi	%	%
Κάτω από 4,0	165	105	20	25
4.0 και	160	100	15	17

ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

Το κράμα Χ-750 είναι ανθεκτικό σε μια ευρεία ποικιλία των βιομηχανικών καυστικών ουσιών και κάτω από την οξείδωση και κάτω από τη μείωση των όρων. Αντιστέκεται στην οξείδωση και την επίθεση από άλλους υψηλής θερμοκρασίας μηχανισμούς διάβρωσης.

Στις καυτές δοκιμές διάβρωσης για τις αυτοκίνητες εφαρμογές, η απώλεια βάρους μετά από την έκθεση για 100 ώρες σε 90% μίγμα ΝαCl NA₂ ΈΤΣΙ₄ +10% στον αέρα ήταν για 5%. Τα δείγματα κάλυψαν προηγουμένως με το χλωριούχο νάτριο (με τη βύθιση σε μια καυτή διαποτισμένη αλατισμένη λύση), ανέστειλαν σε έναν φούρνο σε 1700°F και εξέθεσαν γιατί 100 ωρ. σε ένα κινούμενο ρεύμα αερίου του αέρα που περιέχει το SO2 1% εξέθεσαν μια διείσδυση διάβρωσης περίπου 0,007 μέσα. Ένα ενδιαφέρον χαρακτηριστικό γνώρισμα αυτού του κράματος είναι η υψηλή αντίστασή του στην χλωρίδιο-ιονική πίεση-διάβρωση ραγίζοντας ακόμη και στον πλήρως πτώση-όρο. Τα τυποποιημένα U-bend δείγματα του πτώση-υλικού (σκληρότητα, 33 Ρ_γ) δεν παρουσίασαν κανένα σημάδι του ραγίσματος όταν εκτίθεται στο βράζοντας μαγνήσιο 42% του χλωριδίου για 30 ημέρες.

ΚΑΥΤΗ ΔΙΑΜΟΡΦΩΣΗ

Ο αρκετά ισχυρός εξοπλισμός είναι σημαντικός κατά τον καυτός-διαμόρφωση του κράματος Χ-750 λόγω της αντίστασής του στην παραμόρφωση.

Η συνιστώμενη σειρά θερμοκρασίας για το καυτό λειτουργώντας κράμα Χ-750 είναι (1800-2200°F) σειρά 980 έως 1200 °C. Η ψύξη πρέπει να είναι με την απόσβεση νερού ή όσο το δυνατόν γρηγορότερα. Η εντοπισμένη θέρμανση εκ νέου δεν συστήνεται. Η ανόπτηση μετά από την καυτή εργασία συστήνεται για να εξασφαλίσει μέγιστη αντίσταση διάβρωσης. Για την καυτή εργασία, το υλικό μπορεί να φορτωθεί στο φούρνο στη μέγιστη θερμοκρασία εργασίας.

ΚΡΥΑ ΔΙΑΜΟΡΦΩΣΗ

Το κρύο που λειτουργεί πρέπει να πραγματοποιηθεί στο λύση-ανοπτημένο υλικό. Το κράμα Χ-750 έχει ένα πολύ υψηλότερο εργασία-σκληραίνοντας ποσοστό από το ωστενιτικό ανοξείδωτο και ο εξοπλισμός διαμόρφωσης πρέπει να σχεδιαστεί αναλόγως.

Όταν το κρύο που λειτουργεί εκτελείται, η interstage ανόπτηση μπορεί να γίνει απαραίτητη.

ΚΑΤΕΡΓΑΣΙΑ

Το κράμα Χ-750 επεξεργάζεται στη μηχανή στα πρακτικά και οικονομικά ποσοστά. Οι κατάλληλοι διαδικασίες, η σχεδίαση, και οι όροι θα ληφθούν. Λόγω του πτώση-κράματος Χ-750's υψηλής αντοχής και της σκληρότητας, η τραχιά κατεργασία γίνεται συνήθως πριν από τη σκλήρυνση πτώσης. Τελειώστε στη μηχανή έπειτα ακολουθεί τη μεταχείρηση πτώσης. Η πτώση που σκληραίνει ανακουφίζει την κατεργασία τονίζει επομένως, η μέριμνα πρέπει να ληφθεί για το πιθανό warpage. Μια μικρή μόνιμη συστολή πραγματοποιείται κατά τη διάρκεια της μεταχείρησης πτώσης, αλλά το πτώση-αντιμετωπισμένο υλικό έχει την καλή διαστατική σταθερότητα. Οι ακριβείς διαστάσεις και ένα αγαθό τελειώνουν θα προκύψουν από την ακολουθία αυτών των πρακτικών.

ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

Απόθεμα ράβδων, φραγμών και σφυρηλατημένων κομματιών

ASTM B637/ASME SB637

ISO 9723/ISO 9724/ISO 9725

CAMS 5749 CAMS 5747/SAE CAMS 5741/SAE CAMS 5671/SAE CAMS 5670/SAE CAMS 5669/SAE CAMS 5668/SAE CAMS 5667/SAE ΤΗΣ SAE

Το EN 10269

Πιάτο, φύλλο και λουρίδα

ISO 6208

CAMS 5598 CAMS 5542/SAE ΤΗΣ SAE

Καλώδιο

BS ΩΡ. 505

CAMS 5698 ΤΗΣ SAE

CAMS 5699 ΤΗΣ SAE

Άνευ ραφής σωλήνας

CAMS 5582 ΤΗΣ SAE

Γυμνά ράβδοι & καλώδιο συγκόλλησης

CAMS 5778 ΤΗΣ SAE

SFA 5,14/Α 5,14 (ERNiCrFe-8)

ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ:

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 δηλώνουν τα βασικά εργαστήρια και το κέντρο βαθμολόγησης.
(3) εκατοντάδες των τεχνολογιών διπλωμάτων ευρεσιτεχνίας.
(4) διαδικασία VIM οσμηρών εξαιρετικά-αγνότητας + ig-esr + ΜΕΤΑΒΛΗΤΈΣ.

(5) υλικό υψηλής επίδοσης.

ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ

Ελάχιστη ποσότητα διαταγής	500 χιλιόγραμμο
Τιμή	Διαπραγματεύσιμος
Λεπτομέρειες συσκευασίας	Το νερό αποτρέπει, πλόιμη μεταφορά, ξύλινο κιβώτιο μη-υποκαπνισμού
Σημάδι	Σύμφωνα με τη διαταγή
Χρόνος παράδοσης	60-90 ημέρες
Όροι πληρωμής	T/T, L/C άμεσα, D/P
Δυνατότητα ανεφοδιασμού	200 μετρικοί τόνοι/μήνας
