N06601 / W.Nr. 2.4851 καλή αντίσταση κραμάτων σιδήρου χρωμίου νικελίου στους όρους ανθρακοποίησης

Κράμα 601 νικέλιο-χρώμιο-σιδήρου (N06601, W.Nr. 2.4851) ημι-προϊόντα για τα ηλεκτρικά στοιχεία θέρμανσης αντίστασης

1 ΠΡΟΪΟΝ

Κράμα 601 νικέλιο-χρώμιο-σιδήρου (UNS N06601, W.Nr. 2.4851) ημι-προϊόντα για τα ηλεκτρικά στοιχεία θέρμανσης αντίστασης.

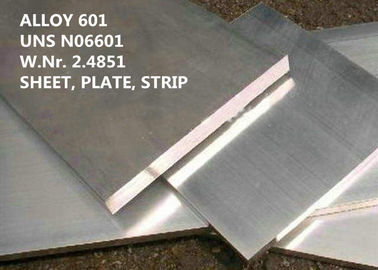

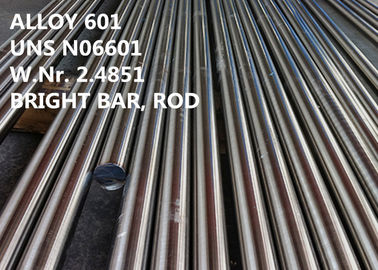

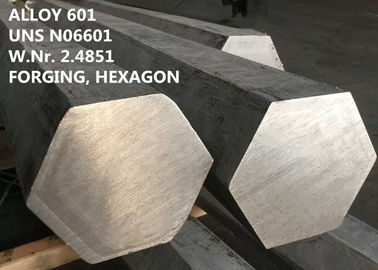

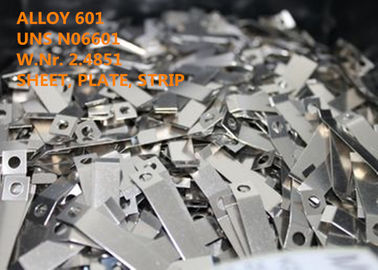

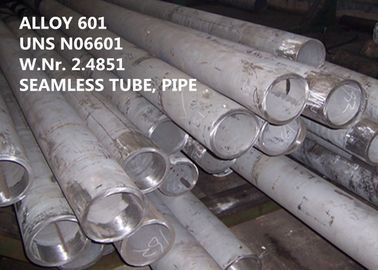

Τα τυποποιημένα έντυπα προϊόντων είναι σωλήνας, σωλήνας, φύλλο, λουρίδα, πιάτο, στρογγυλός φραγμός, επίπεδος φραγμός, σφυρηλατημένο κομμάτι, hexagon, μορφές και καλώδιο, κ.λπ.

2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

UNS N6601, NiCr23Fe (το EN), W.Nr. 2.4851, NiCr23Fe15Al (ISO), NC23FeA (ΆΦΝΟΡ), INCONELs® κράμα 601, VDM® κράμα 601, Nicrofer 6023 Χ

3 ΕΦΑΡΜΟΓΗ

Το κράμα 601 είναι ένα τυποποιημένο υλικό της κατασκευής για τους διάφορους τύπους θερμικός-επεξεργασιών του εξοπλισμού. Οι εφαρμογές βιομηχανικός-θέρμανσης περιλαμβάνουν τα καλάθια, τους δίσκους, και τα κοu'φώματα για την ανόπτηση, την ανθρακοποίηση, την εναζώτωση και άλλες διαδικασίες επεξεργασίας με θερμότητα. Στους βιομηχανικούς φούρνους, το κράμα χρησιμοποιείται για τους ακτινοβόλους σωλήνες, καλύπτει, ανταπαντά, ασπίδες φλογών, σκέλος-ανοπτώντας σωλήνες, ζώνες μεταφορέων υφαίνω-καλωδίων, κουρτίνες αλυσίδων, ακροφύσια καυστήρων, και ηλεκτρικά στοιχεία θέρμανσης αντίστασης. Άλλες εφαρμογές θερμικός-επεξεργασίας είναι σωλήνες προστασίας θερμοηλεκτρικών ζευγών, γεννήτριες φούρνος-ατμόσφαιρας, και υπέρυθρες ακτινοβόλες οθόνες.

4 ΕΠΙΣΚΟΠΗΣΗ

Το κράμα 601 είναι ένα κράμα νικέλιο-χρώμιο-σιδήρου με τις προσθήκες του αργιλίου και του τιτανίου, ένα γενικής χρήσης υλικό εφαρμοσμένης μηχανικής για τις εφαρμογές που απαιτούν την αντίσταση στη θερμότητα και τη διάβρωση.

Το κράμα 601 συστήνεται συγκεκριμένα για την υπηρεσία επάνω από 550°C (1022°F) λόγω των υψηλότερων ιδιοτήτων ερπυσμός-ρήξης του ως αποτέλεσμα του ελεγχόμενου μεγέθους ικανοποιημένου και χονδροειδούς σιταριού άνθρακά του.

Το κράμα 601 χαρακτηρίζεται από:

► Σημαντική αντίσταση στην οξείδωση στις υψηλές θερμοκρασίες

► Καλή αντίσταση στους όρους ανθρακοποίησης

► Καλή αντίσταση στην οξείδωση, θειικές ατμόσφαιρες

► Καλές μηχανικές ιδιότητες και στη θερμοκρασία δωματίου και στις ανυψωμένες θερμοκρασίες

► Καλή αντίσταση στο ράγισμα πίεση-διάβρωσης

Το κράμα 601 είναι έχει επίσης την καλή αντίσταση στην υδάτινη διάβρωση, έχει την υψηλή μηχανική δύναμη, και διαμορφώνεται εύκολα, επεξεργάζεται στη μηχανή και ενώνεται στενά. Η βάση νικελίου του κράματος, από κοινού με την ουσιαστική περιεκτικότητα σε χρώμιο, παρέχει την αντίσταση σε πολλά διαβρωτικά μέσα και υψηλής θερμοκρασίας περιβάλλοντα. Η αντίσταση οξείδωσης ενισχύεται περαιτέρω από την περιεκτικότητα σε αργίλιο.

5 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):

Φε	Νι	$cu	Χρώμιο	Al	Γ	ΜΝ	Si	Π	S	Tj	Β
Ισορροπία	58.0-63.0	≤1.0	21.0-25.0	1.0-1.7	≤0.10	≤1.0	≤0.50	≤0.020	≤0.015	≤0.5	≤0.006

6 ΜΕΤΑΛΛΟΓΡΑΦΙΑ

Το κράμα 601 είναι ένα πρόσωπο-κεντροθετώ-κυβικό δικτυωτό πλέγμα, κράμα στερεός-λύσης με έναν υψηλό βαθμό της μεταλλουργικής σταθερότητας. Οι φάσεις κανονικά παρούσες στη μικροδομή του κράματος περιλαμβάνουν τα καρβίδια χρωμίου και τα νιτρίδια τιτανίου.

Το κράμα 601 έχει παρουσιάσει πλήρη απουσία οι μεσομεταλλικές φάσεις όπως το σίγμα.

Οι καλές μηχανικές ιδιότητες καθορίζονται από την πτώση των καρβιδίων κάτω από 1150°C (2102°F). Κάτω από 800°C (1472°F), τα πρόσθετα precipitations γ' μπορούν να εμφανιστούν.

7 ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Πυκνότητα	lb/in3	0,293
	g/cm3	8.11
Λειώνοντας σειρά	°F	2480-2571
	°C	1360-1411
Συγκεκριμένη θερμότητα σε 70°F (21°C)	Btu/lb°F	0,107
	J/kg°C	448
Διαπερατότητα	σε 200	1,003
Θερμοκρασία κιουριού	°F	<-320>
	°C	<-196>

8 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Το κράμα 601 έχει την καλή μηχανική δύναμη. Ο βέλτιστος όρος για το κράμα 601 εξαρτάται από τον τύπο εφαρμογής και τη θερμοκρασία υπηρεσιών σχετική. Γενικά, ο λύση-αντιμετωπισμένος όρος χρησιμοποιείται για τις ρήξη-περιορισμένες εφαρμογές (θερμοκρασίες περίπου 1000°F (540°C) και υψηλότερος). Ο ανοπτημένος όρος χρησιμοποιείται κανονικά για τις εκτατός-περιορισμένες εφαρμογές (θερμοκρασίες κατωτέρω για 1000°F (540°C)).

Πίνακας 8-1 μηχανικές ιδιότητες στη θερμοκρασία δωματίου σύμφωνα με το EN 10095 DIN

Μορφή προϊόντων	Διαστάσεις	Δύναμη Rp 0,2 παραγωγής	Εκτατή δύναμη Rm	Επιμήκυνση Α	Σκληρότητα Brinell
	χιλ.	MPA	MPA	%	HB
Λουρίδα	≤ 25	≥ 205	550	≥ 30	≤ 220
Φύλλο, πιάτο	≤ 75	≥ 205	550	≥ 30	≤ 220
Ράβδος, φραγμός	≤ 160	≥ 205	550	≥ 30	≤ 220
Κυλημένο καλώδιο	≤ 25		550

9 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

Σύμφωνα με το DIN το EN 10095 κράμα 601 καλείται ένα ανθεκτικό στη θερμότητα κράμα εξ αιτίας της άριστης αντίστασής του επάνω από 550°C (1022°F) ενάντια στα καυτά αέρια και τα προϊόντα καύσης, καθώς επίσης και ενάντια στο λειωμένο άλας, συγχρόνως εκθέτοντας τις καλές μηχανικές βραχυπρόθεσμες και μακροπρόθεσμες ιδιότητες.

Ακόμη και υπό τους αυστηρούς όρους, όπως κάτω από την κυκλική θέρμανση και την ψύξη, το κράμα 601 διατηρεί ένα στενά προσκολλημένο στρώμα οξειδίων που είναι πολύ ανθεκτικό spalling.

Σύμφωνα με το EN 10095 DIN, η μέγιστη λειτουργούσα θερμοκρασία στον αέρα είναι 1200°C (2192°F), ενώ η απώλεια βάρους από το ξελέπιασμα δεν είναι υψηλότερη από 1 g/m2 • χ κατά μέσο όρο.

Η αντίσταση carburization είναι καλή. Το κράμα 601 έχει παρουσιάσει επίσης καλή αντίσταση (carbo) στους όρους εναζώτωσης, εάν μια αρκετά υψηλή μερική πίεση οξυγόνου είναι παρούσα.

Το ουσιαστικό περιεχόμενο νικελίου και χρωμίου του κράματος 601 από κοινού με το περιεχόμενο αργιλίου του δίνει το κράμα ανώτερη αντίσταση στους υψηλής θερμοκρασίας μηχανισμούς διάβρωσης. Από την ιδιαίτερη σημασία είναι η αντίστασή της στην οξείδωση στις θερμοκρασίες μέχρι 2200°F (1200°C). Δυνάμει του περιεχομένου του χρωμίου και αργιλίου, το κράμα 601 προσφέρει τη μοναδική αντίσταση spalling οξειδίων υπό τους κυκλικούς θερμικούς όρους.

10 ΟΔΗΓΙΑ ΕΡΓΑΣΙΑΣ

Το κράμα 601 διαμορφώνεται εύκολα, επεξεργάζεται στη μηχανή, και ενώνεται στενά από τις τυποποιημένες διαδικασίες.

Θέρμανση

Όπως άλλα κράματα υψηλός-νικελίου, το κράμα 601 πρέπει να είναι καθαρό προτού να θερμαθεί. Όλες οι ξένες ουσίες όπως το λίπος, το πετρέλαιο, το χρώμα, και το χώμα καταστημάτων πρέπει να αφαιρεθούν από το υλικό προτού να εκτελεσθεί μια λειτουργία θέρμανσης.

Το κράμα πρέπει να θερμαθεί σε μια ατμόσφαιρα χαμηλός-θείου. Τα καύσιμα για την ανοικτή θέρμανση πρέπει να είναι χαμηλά στο θείο. Για να αποτρέψει την υπερβολική οξείδωση του υλικού, η ατμόσφαιρα φούρνων πρέπει επίσης ελαφρώς.

Καυτή διαμόρφωση

Η σειρά θερμοκρασίας για την καυτός-διαμόρφωση του κράματος 601 είναι 1600-2250°F (870-1230°C) με την επόμενη γρήγορη ψύξη κάτω στο νερό ή με τη χρησιμοποίηση του αέρα. Τα κομμάτια προς κατεργασία πρέπει να τοποθετηθούν στο φούρνο που θερμαίνεται στην καυτή θερμοκρασία εργασίας προκειμένου να θερμάνει επάνω. Η θερμική επεξεργασία μετά από την καυτή εργασία συστήνεται προκειμένου να επιτευχθούν οι βέλτιστες ιδιότητες επεξεργασίας (κρύα διαμόρφωση, κατασκευασιμότητα, ιδιότητα συγκόλλησης) και η αντίσταση ερπυσμού.

Hot-working οι διαδικασίες που περιλαμβάνουν τις μεγάλες παραμορφώσεις πρέπει να εκτελεσθούν σε 1900-2250°F (1040-1230°C). Το κράμα έχει τη χαμηλή ολκιμότητα στις θερμοκρασίες 1200-1600°F (650-870°C) και δεν πρέπει να εργαστεί σε εκείνη την σειρά. Η ελαφριά εργασία στις θερμοκρασίες κάτω από 1200°F (650°C) μπορεί να γίνει για να αναπτύξει τις υψηλές εκτατές ιδιότητες.

Κρύα διαμόρφωση

Το κράμα 601 είναι μορφοποιημένο στο κρύο από τις συμβατικές διαδικασίες.

Το κρύο που λειτουργεί πρέπει να πραγματοποιηθεί στο ανοπτημένο υλικό. Το κράμα 601 έχει ένα υψηλότερο σκληραίνοντας ποσοστό εργασίας από τα ωστενιτικά ανοξείδωτα. Αυτό πρέπει να ληφθεί υπόψη κατά τη διάρκεια του σχεδίου και της επιλογής της διαμόρφωσης των εργαλείων και του εξοπλισμού και κατά τη διάρκεια του προγραμματισμού των διαμορφώνοντας διαδικασιών. Η ενδιάμεση ανόπτηση μπορεί να είναι απαραίτητη στους υψηλούς βαθμούς της κρύας παραμόρφωσης εργασίας ing.

Μετά από την κρύα εργασία με την παραμόρφωση περισσότερο από 10% το υλικό να είναι λύση που ανοπτείται πρέπει προκειμένου να αποφευχθεί recrys- το tallization σε μια λεπτόκοκκη μικροδομή με τη χαμηλή αντίσταση ερπυσμού κατά τη λειτουργία. Τα ξελεπιασμένα κομμάτια προς κατεργασία μπορούν επίσης να κρύος-εργαστούν μπορούν επίσης να καμφθούν και το κρύο ελειτούργησε. Η κάμπτοντας διάμετρος εσωτερικών πρέπει να είναι τουλάχιστον 1,5 φορές το πάχος φύλλων/πιάτων.

Θερμική επεξεργασία

Για οποιαδήποτε θερμική επεξεργασία το υλικό πρέπει να φορτωθεί στο φούρνο στη μέγιστη ανοπτώντας θερμοκρασία παρατηρώντας τις προφυλάξεις σχετικά με την καθαρότητα που αναφέρεται νωρίτερα κάτω από “τη θέρμανση”. Η ανόπτηση λύσης πρέπει να πραγματοποιηθεί στη σειρά θερμοκρασίας 1100 σε 1200°C (2010 σε 2190°F). Η βέλτιστη δύναμη ερπυσμού επιτυγχάνεται από μια σχετικά χονδρόκοκκη μικροδομή (≤ 5 σύμφωνα με ASTM Ε 112 ή > 65 µm) χρησιμοποιώντας τις ανοπτώντας θερμοκρασίες μεταξύ 1140 και 1160°C (2084 και 2120 °F).

Η απόσβεση νερού πρέπει να πραγματοποιηθεί γρήγορα εάν κατασκευαζόταν περαιτέρω το υλικό μετά από την ανόπτηση λύσης. Τα κομμάτια προς κατεργασία λιγότερο από του πάχους 3 χιλ. (0,12 μέσα) μπορούν να δροσιστούν κάτω από τη χρησιμοποίηση των ακροφυσίων αέρα. Εάν η ανόπτηση λύσης είναι το τελευταίο βήμα επεξεργασίας, το υλικό μπορεί να δροσιστεί κάτω από προκειμένου να αποφευχθεί πιό αργά η υλική διαστρέβλωση.

Κατεργασία

Όλες οι τυποποιημένες διαδικασίες κατεργασίας εκτελούνται εύκολα στο κράμα 601. Για την καλύτερη κατασκευασιμότητα, το κράμα πρέπει να είναι στο λύση-αντιμετωπισμένο όρο.

Το κράμα 601 πρέπει να επεξεργαστεί στη μηχανή στον ανοπτημένο λύση όρο. Δεδομένου ότι το κράμα είναι επιρρεπής σε εργασία-σκλήρυνση, οι χαμηλές τέμνουσες ταχύτητες και τα κατάλληλα ποσοστά τροφών πρέπει να χρησιμοποιηθούν και το εργαλείο πρέπει να δεσμευθεί ανά πάσα στιγμή. Τα ικανοποιητικά βάθη τσιπ είναι σημαντικά να πάρουν κάτω από το εργασία-στρώμα επιφάνειας.

Λόγω των υψηλής θερμοκρασίας φορτίων στη εξέχουσα θέση κατά τη διάρκεια της κατεργασίας, τα μεγάλα ποσά που δροσίζουν τα λιπαντικά πρέπει να χρησιμοποιηθούν. Τα βασισμένα στο νερό γαλακτώματα, όπως χρησιμοποιούνται επίσης για την κατασκευή και τα ανοξείδωτα, είναι κατάλληλα για παράδειγμα.

11 ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

Ράβδος, φραγμός, και καλώδιο Sb 166 ASTM Β 166/ASME

Ράβδος DIN 17742, φραγμός, καλώδιο

Φραγμός DIN 17752

Καλώδιο DIN 17753

Σφυρηλατημένα κομμάτια DIN 17754

Πιάτο 10095, φύλλο, λουρίδα, φραγμοί, ράβδοι και τμήματα DIN EN

Φραγμός του ISO 9723

Καλώδιο του ISO 9724

Σφυρηλατημένα κομμάτια του ISO 9725

Πιάτο, φύλλο, και λουρίδα

Πιάτο, φύλλο, και λουρίδα Sb 168 ASTM Β 168/ASME

CAMS 5870 ΤΗΣ SAE

DIN 17742

Λουρίδα και φύλλο DIN 17750

Πιάτο 10095, φύλλο, λουρίδα, φραγμοί, ράβδοι και τμήματα DIN EN

Πιάτο, φύλλο, και λουρίδα του ISO 6208

ISO 9722

ΡΑΨΤΕ 470

Σωλήνας και σωλήνας

Sb 167 ASTM Β 167/ASME χωρίς συγκόλληση σωλήνας και σωλήνας

Sb 751 ASTM Β 751/ASME άνευ ραφής και ενωμένος στενά σωλήνας

Sb 775 ASTM Β 775/ASME χωρίς συγκόλληση και ενωμένος στενά σωλήνας

Sb 829 ASTM Β 829/ASME χωρίς συγκόλληση σωλήνας και σωλήνας

Σωλήνας DIN 17751

Σωλήνωση του ISO 6207

Άλλοι

Περίπτωση 1500 κώδικα ASME

DIN 17742

ISO NW6601

Προϊόντα συγκόλλησης

Μέταλλο υλικών πληρώσεως 601

AWS A5.14/ERNiCrFe-11

12 ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ:

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 δηλώνουν τα βασικά εργαστήρια και το κέντρο βαθμολόγησης.
(3) κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνολογίες.

(4) διαδικασία οσμηρών εξαιρετικά-αγνότητας: VIM + IG-ESR + VAR

(5) άριστη υψηλή επίδοση.

13 ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ

Ελάχιστη ποσότητα διαταγής	Διαπραγματεύσιμος
Τιμή	Διαπραγματεύσιμος
Λεπτομέρειες συσκευασίας	Το νερό αποτρέπει, πλόιμη μεταφορά, τυποποιημένη συσκευασία εξαγωγής του μύλου
Σημάδι	Σύμφωνα με τη διαταγή
Χρόνος παράδοσης	60-90 ημέρες
Όροι πληρωμής	T/T, L/C άμεσα, D/P
Δυνατότητα ανεφοδιασμού	300 μετρικοί τόνοι/μήνας
