Ειδικά κράματα σωλήνων CRA άνευ ραφής για την πετροχημική βιομηχανία με την πυκνότητα 8.0g/cm3

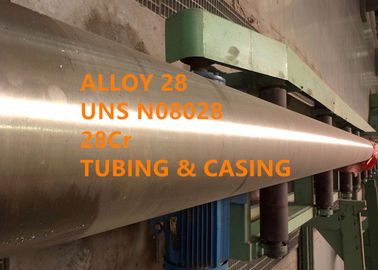

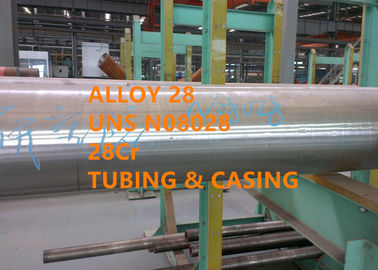

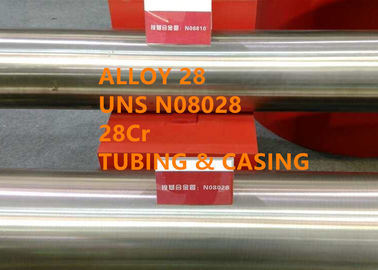

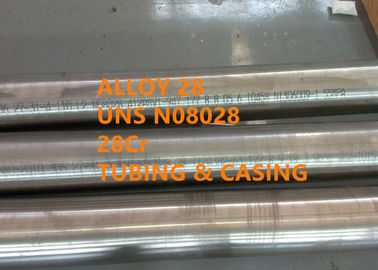

Αντιδιαβρωτικό κράμα 28, UNS N08028 σωλήνων κραμάτων (CRA) άνευ ραφής (28Cr) για τη σωλήνωση και το περίβλημα API

1 ΠΡΟΪΟΝ

Αντιδιαβρωτικό κράμα 28, UNS N08028 σωλήνων κραμάτων (CRA) άνευ ραφής (28Cr) για τη σωλήνωση και το περίβλημα API

2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

W.Nr. 1.4563, Incoloy® κράμα 28

3 ΕΠΙΣΚΟΠΗΣΗ

Το κράμα 28 είναι ένα ιδιαίτερα αναμιγμένο ωστενιτικό ανοξείδωτο που προσφέρει την αντίσταση σε ποικίλα διαβρωτικά μέσα. Δυνάμει του περιεχομένου του χρωμίου και μολυβδαίνιου, το κράμα προσφέρει την αντίσταση και στην οξείδωση και στη μείωση των οξέων και των αλάτων. Η παρουσία χαλκού αυξάνει την αντίστασή της στο θειικό οξύ.

4 ΕΦΑΡΜΟΓΗ

Το κράμα 28 χρησιμοποιείται στη χημική και πετροχημική βιομηχανία επεξεργασίας. Το κράμα 28 σωλήνες είναι κρύο που εργάζεται στα υψηλής αντοχής επίπεδα για downhole την υπηρεσία στα συγκρατημένα διαβρωτικά βαθιά ξινά φρεάτια αερίου.

5 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ

6 ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Πυκνότητα: 0,29 lb/in3 (8.0g/cm3)

Συγκεκριμένη θερμότητα: (32-212°F), 0,105 Btu λίβρα °F ((0-100°C), 450 J/kg °C)

Συντελεστής της επέκτασης, 10^-6 in/in °F (microm/m °C)

70-200°F (21-93°C) 8,3 (15,0)

70-500°F (21-260°C) 8,8 (15,9)

70-800°F (21-427°C) 9,3 (16,8)

Θερμικό ConductivityA, 66 Btu in/ft2 χ °F (11,4 W/m°C)

Ηλεκτρικό ResistivityA, 594 ωμ circ mil/ft (0,99 ωμ μ μικροϋπολογιστών)

ModulusA νεολαιών, ksi 29,0 X 103 (200 GPa)

^Ένα προϊόν, που εξετάζεται ανοπτημένο στη θερμοκρασία δωματίου

7 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Χαρακτηριστικές μηχανικές ιδιότητες

8 ΜΕΓΕΘΗ ΣΩΛΗΝΩΣΕΩΝ

OD: 3-1/2 ίντσα (88.9mm), 4 ίντσα (101.6mm), ίντσα 4-1/2 (114.3mm)

ΒΑΡΟΣ: 5.49mm - 16.00mm

Μήκος: R1 (6,10 - 7.32m), R2 (8,53 - 9.75m), R3 (11,58 - 12.80m)

9 ΜΕΓΕΘΗ ΠΕΡΙΒΛΗΜΑΤΟΣ

OD: 4-1/2 ίντσα (114.3mm), 5 ίντσα (127.0mm), ίντσα 5-1/2 (139.7mm), ίντσα 6-5/8 (168.28mm), 7 ίντσα (177.8mm), ίντσα 7-5/8 (193.68mm), ίντσα 7-3/4 (196.85mm), ίντσα 8-5/8 (219.08mm)

ΒΑΡΟΣ: 5.21mm - 22.22mm

Μήκος: R1 (4,88 - 7.62m), R2 (7,62 - 10.36m), R3 (10,36 - 14.63m)

10 ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ

Οι ακόλουθες ανοχές ισχύουν για την εξωτερική διάμετρο, Δ, του σωλήνα

Πάχος τοίχων: ανοχή για το σωλήνα – 12.5%

Εσωτερική διάμετρος: μέσα στη διάμετρο, το δ, κυβερνάται από τις εξωτερικές ανοχές διαμέτρων και μάζας.

11 ΚΑΥΤΗ ΔΙΑΔΙΚΑΣΙΑ ΕΞΩΘΗΣΗΣ

Η αποφλοίωση → επιθεώρησης → φραγμών → που κόβει → που τρυπά → που κάνει λοξοτομή → την επιθεώρηση → που καθαρίζει → που προθερμαίνει την επαγωγή → που θερμαίνει → που θίγει την επαγωγή → που θερμαίνει την καυτή θερμική επεξεργασία → → εξώθησης → που ισιώνει → είδε τέμνον → την επιθεώρηση → & επισκευάζοντας το χρώμιο → (CD) → αφαιρέστε το λάδι → τη θερμική επεξεργασία → ισιώνοντας → που κόβεται στο μήκος → παστώνοντας → NDT (επιθεώρηση ρεύμας Faucault, UT, επιθεώρηση υδραυλικής πίεσης) →Packing

12 ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ ΓΝΏΡΙΣΜΑ ΤΟΥ ΕΞΩΘΗΜΕΝΟΥ ΑΝΕΥ ΡΑΦΉΣ ΣΩΛΗΝΑ

Η παραγωγή σωλήνων εξώθησης είναι απολύτως διαφορετική από το λοξό κύλισμα και τον κύλινδρο που κυλούν και έχει τα ακόλουθα χαρακτηριστικά

(1) έναντι άλλων μεθόδων διαδικασίας σωλήνων, η μέθοδος εξώθησης είναι χαρακτηριστική του μετάλλου στο στάδιο της διαμόρφωσης μέσω της τριπλής συμπιεστικής πίεσης, η οποία μπορεί να χρησιμοποιηθεί για να παραγάγει το χαμηλούς χάλυβα και το κράμα πλαστικότητας, όπως το κράμα ζιρκονίου, το κράμα τιτανίου, Νι-χρώμιο-Φε το ανθεκτικό στη θερμότητα κράμα, κ.λπ. για την αίτηση της ατομικής ενεργειακής βιομηχανίας και ειδικός χημικός βιομηχανικός. Και η υψηλή ποιότητα επιφάνειας θα μπορούσε να ληφθεί.

(2) η μέθοδος εξώθησης έχει τη μεγάλες ευελιξία και την κινητικότητα λόγω του απλού κύβου, εύκολου να κατασκευάσει και να αντικαταστήσει.

(3) η σειρά προδιαγραφών του σωλήνα που παράγεται από τον εξωθητή είναι μεγαλύτερη από άλλη διαδικασία.

(4) έναντι άλλων μεθόδων διαδικασίας σωλήνων, η εξώθηση μπορεί να πάρει την καλύτερη ποιότητα, οι μηχανικές ιδιότητες του σωλήνα είναι πιό ακόμη και, και η εσωτερική και εξωτερική επιφάνεια του σωλήνα είναι καλύτερη από αυτή του κυλίσματος.

13 ΚΑΥΤΗ ΕΞΩΘΩΝΤΑΣ ΜΟΝΑΔΑ

(1) να θίξει 25MN μηχανή και οριζόντιος εξωθητής 63MN που εισάγεται από Danieli της Ιταλίας. Μέγιστο που εξωθεί την ταχύτητα: 300mm/s, ανώτατη δύναμη 62.17MN, ετήσια ικανότητα παραγωγής 40000MT εξώθησης.

(2) εξωθημένο μέγεθος σωλήνων: Φ60~325mm×6~40mm

(3) εξωθημένο μήκος σωλήνων: 3000~18000mm

(4) ενιαίο βάρος καταλυμάτων σωλήνων: ≤1.2MT

(5) εξωθημένη ανοχή σωλήνων: διάμετρος ±1%, πάχος τοίχων ±10%

(6) κατάλληλος για τον εξαιρετικά μακρύ και εξαιρετικά παχύ σωλήνα, ταξινομήστε 168 X 10 X 14000mm, ενιαίο βάρος 550kg σωλήνων

(7) κύριο υλικό: ωστενιτικό ανοξείδωτο, μαρτενσιτικό ανοξείδωτο, διπλό ανοξείδωτο, έξοχο ανοξείδωτο, νικέλιο-βασισμένο κράμα, σύνθετος διμεταλλικός χωρίς συγκόλληση σωλήνας μεταλλουργίας, διαμορφωμένος σωλήνας κ.λπ.

14 ΚΥΡΙΟΣ ΕΞΟΠΛΙΣΜΟΣ

ΚΑΥΤΗ ΔΙΑΔΙΚΑΣΙΑ ΔΙΑΤΡΗΣΕΩΝ 15

Η αποφλοίωση → επιθεώρησης → φραγμών → που κόβει → που κεντροθετεί → που θερμαίνει → τη διάτρηση → που παστώνει το τέλος → που κόβει την επιθεώρηση → και που επισκευάζει το χρώμιο → (CD) → αφαιρεί το λάδι → τη θερμική επεξεργασία → ισιώνοντας → που κόβεται στο μήκος → παστώνοντας τη συσκευασία → → UDT (τρέχουσα επιθεώρηση του Eddy, UT, επιθεώρηση υδραυλικής πίεσης)

ΘΕΡΜΙΚΗ ΕΠΕΞΕΡΓΑΣΊΑ 16

Η συνιστώμενη θερμική επεξεργασία για UNS N08028 θα αποτελεσθεί από τη θέρμανση του υλικού σε μια θερμοκρασία του 1975 σε 2100°F (1080 σε 1150°C) με την επόμενη απόσβεση στο νερό ή γρήγορα την ψύξη από τα άλλα μέσα.

Η κλίμακα θα αφαιρεθεί με τα κατάλληλα μέσα. Όταν φωτεινές ανοπτούν, οι διαδικασίες αφαίρεσης κλίμακας δεν είναι απαραίτητες.

ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ 17

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 κρατικά βασικά εργαστήρια και κέντρο βαθμολόγησης.
(3) κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνολογίες.
(4) άριστη απόδοση κατά να τρέξει oil-gas καλά διάφορες δεκάδες χιλιάδων μετρητές βαθιά.

(5) έχουμε τους τελικούς πελάτες όπως Baker Hughes, Halliburton, την Κίνα εθνικό παράκτιο oil corporation LTD (CNOOC), κ.λπ.

18 ΜΟΡΦΕΣ ΠΡΟΪΟΝΤΩΝ

Σωλήνας και σωλήνας: θα εφοδιαστεί στο λύση-ανοπτημένο όρο.

ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ 19

Το κράμα 28 παρατίθεται στο NACE MR0175.

Προδιαγραφή API 5CT για το περίβλημα και τη σωλήνωση

Τυποποιημένη προδιαγραφή ASTM B668/ASME SB668 για UNS N08028 και το χωρίς συγκόλληση σωλήνα και το σωλήνα N08029

Τυποποιημένη προδιαγραφή ASTM B829/ASME SB829 για τις γενικές απαιτήσεις για το νικέλιο και τα κράματα νικελίου

20 ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ
