Πτώση που σκληραίνει τα ειδικά κράματα τριχοειδής υψηλή σκληρότητα SUS630/S17400

17-4PH, τριχοειδές αγγείο SUS630, S17400 για τον ιατρικό σωλήνα, το ηλεκτρονικό microtube, τα εξαρτήματα οπτικής ίνας κ.λπ.



1 ΠΡΟΪΟΝ

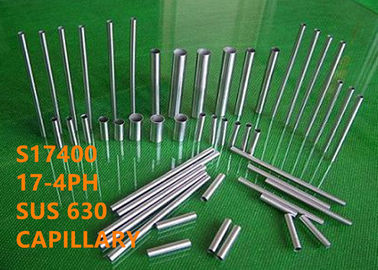

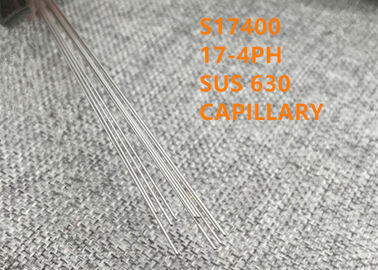

Το μαρτενσιτικό κατακρημνισμένο ανοξείδωτο S17400, 17-4PH, SUS 630 ένωσε στενά ή άνευ ραφής τριχοειδές αγγείο.



2 ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

0Cr17Ni4Cu4Nb (GB/T), AISI630 (ASTM), W.Nr. 1.4542, x5CrNiCuNb16-4 (DIN)



3 ΕΦΑΡΜΟΓΗ

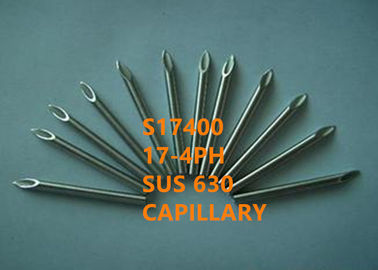

(1) ιατρικοί σωλήνες όπως οι σύριγγες για τις εγχύσεις, σύριγγες οπής.

(2) όλα τα είδη βιομηχανικών σωλήνων, μικροί σωλήνες ανοξείδωτου ακρίβειας, σύριγγες διανομής.

(3) σωλήνας οδηγών θερμοκρασίας, ηλεκτρονικό θερμόμετρο, σωλήνας προστασίας θερμοηλεκτρικών ζευγών, σωλήνας ελέγχων θερμοκρασίας σχαρών, σωλήνας προστασίας οργάνων, σωλήνας αισθητήρων, σωλήνας τριψίματος σχαρών, σωλήνας θερμοστατών, σωλήνας οργάνων, σωλήνας ανοξείδωτου θερμομέτρων, μικροβιολογικός σωλήνας εφαρμοσμένης μηχανικής.

(4) προστάτης πυρήνων, κάτοχος μανδρών

(5) διάφορα ηλεκτρονικά microtubes, εξαρτήματα οπτικής ίνας, οπτικός αναμίκτης

(6) ωρολογιακή βιομηχανία, τ-φραγμοί με τα στηρίγματα ή βίδες, συναρμολογήσεις ζωνών ρολογιών, βελόνα διατρήσεων πολύτιμων λίθων

(7) όλα τα είδη σωλήνων κεραιών, αυτοκινητικοί σωλήνες κεραιών ουρών, σωλήνες κεραιών ράβδων τραβήγματος, ράβδος τεντωμάτων, κινητοί σωλήνες κεραιών τηλεφωνικών τεντωμάτων, μικροσκοπικοί σωλήνες κεραιών, όλα τα είδη κεραίας ανοξείδωτου.

(8) σωλήνες ανοξείδωτου για τον εξοπλισμό χάραξης λέιζερ

(9) αλιεύοντας σωλήνας εξοπλισμών, σωλήνας ράβδων αλιείας

(10) όλα τα είδη σωλήνα βιομηχανίας τροφίμων και ποτών, σωλήνας σίτισης

(11) διάφοροι stylus σωλήνες, τηλεφωνικό stylus κυττάρων, stylus υπολογιστών σωλήνες



4 ΕΠΙΣΚΟΠΗΣΗ

17-4PH είναι μια πτώση χρώμιο-νικέλιο-χαλκού που σκληραίνει το μαρτενσιτικό ανοξείδωτο που χρησιμοποιείται για την απαίτηση εφαρμογών υψηλής αντοχής και τη σκληρότητα μαζί με ένα μέτριο επίπεδο αντίστασης διάβρωσης. Υψηλής αντοχής διατηρείται σε περίπου 600℉ (316℃). Αυτό το κράμα υποδεικνύεται το βαθμό ή τον τύπο 630 σε διάφορες προδιαγραφές.

17-4PH είναι μαρτενσιτικό στη δομή στον ανοπτημένο όρο και ενισχύεται περαιτέρω από μια επεξεργασία χαμηλής θερμοκρασίας που κατακρημνίζει έναν χαλκό που περιέχει τη φάση στο κράμα. Σε σύγκριση με πολλά κράματα στη σκληραίνοντας οικογένεια πτώσης, το κράμα S17400 απαιτεί μια απλή θερμική επεξεργασία μια μια διαδικασία βημάτων που διευθύνεται σε μια θερμοκρασία στη σειρά 900℉ (482℃) σε 1150℉ (621℃) ανάλογα με το συνδυασμό δύναμης και ανθεκτικότητας επιθυμητών. Ένα ευρύ φάσμα των ιδιοτήτων μπορεί να παραχθεί από αυτήν τη θερμική επεξεργασία βημάτων. Η θερμική επεξεργασία στη σειρά 900℉ (482℃) παράγει την υψηλότερη δύναμη, αν και ελαφρώς λιγότερο από αυτή των κραμάτων όπως S17700 ή S15700. Τα τελευταία σκληραίνοντας ανοξείδωτα πτώσης απαιτούν γενικά περισσότερα βήματα για να ολοκληρώσουν τη θερμική επεξεργασία.



5 ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):

Φε	Νι	NB	Χρώμιο	$cu	Mo	TA
Bal.	3.0-5.0	5xC-0.45	15.5-17.5	3.0-5.0	≤0.60	≤0.45
Γ	ΜΝ	Si	Π	S	Nb+Ta
≤0.07	≤1.00	≤0.70	≤0.035	≤0.030	0.15-0.45



6 ΦΥΣΙΚΕΣ ΣΤΑΘΕΡΕΣ

Πυκνότητα: 7.86 g/cm ³ (0,284 lb/in ³)

Σημείο τήξης: 1400-1440℃



7 ΜΗΧΑΝΙΚΗ ΙΔΙΟΚΤΗΣΙΑ

Οι εκτατές ιδιότητες θερμοκρασίας δωματίου μπορούν να ποικίλουν ουσιαστικά με τη θερμική επεξεργασία στο 900℉ (482℃) στη σειρά 1150℉ (621℃). Οι τιμές που παρουσιάζονται κατωτέρω είναι χαρακτηριστικές ιδιότητες θερμοκρασίας δωματίου που μπορούν να αναμένονται για τις διάφορες σκληραίνοντας θερμικές επεξεργασίες πτώσης καθώς επίσης και για τη θερμική επεξεργασία λύσης 1950℉ (1066℃).

Όρος		Α	H900	H1075	H1150
0,2% αντισταθμισμένη δύναμη παραγωγής	ksi	110	180	135	125
	MPA	760	1.240	930	860
Τελευταία εκτατή δύναμη	ksi	150	195	155	145
	MPA	1.030	1.340	1.070	1.000
Επιμήκυνση (ποσοστό σε 2»)		8	10	10	10
Rockwell Γ σκληρότητας κλίμακα		μέγιστο 38. (μέγιστο 363HB)	40-47 (388-444HB)	33-39 (311-376HB)	28-37 (277-352HB)



8 ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

17-4PH έχει την ανώτερη αντίσταση διάβρωσης σε οποιοδήποτε άλλοδήποτε τυποποιημένο ανοξείδωτο.

Οι δοκιμές έχουν δείξει ότι η αντίσταση διάβρωσης 17-4PH είναι συγκρίσιμη με αυτήν του τύπου 304 ανοξείδωτο στα περισσότερα μέσα. Γενικά, η αντίσταση διάβρωσης του κράματος 17-4PH είναι ανώτερη από αυτήν των hardenable 400 ανοξείδωτων σειράς. Όπως με άλλα σκληραίνοντας ανοξείδωτα πτώσης, 17-4PH είναι πιό ευαίσθητο στο ράγισμα διάβρωσης πίεσης στη μέγιστη δύναμη. Συνεπώς, στις εφαρμογές όπου το ράγισμα διάβρωσης πίεσης χλωριδίου είναι μια δυνατότητα, το υλικό να είναι πτώση που πρέπει για να παραγάγει τη χαμηλότερη σκληρότητα συμβατή με την προοριζόμενη τελική χρήση. Αυτό γίνεται με την επεξεργασία με θερμότητα στην υψηλότερη θερμοκρασία που θα παραγάγει τις κατάλληλες ελάχιστες ιδιότητες.

Το υλικό στον ανοπτημένο όρο δεν πρέπει να τεθεί γενικά στην υπηρεσία. Σε αυτόν τον όρο, το υλικό έχει μια untempered δομή μαρτενσίτη και είναι λιγότερο όλκιμο από το ηλικίας υλικό. Ο untempered μαρτενσίτης μπορεί να υπόκειται στα απρόβλεπτα εύθραυστα σπασίματα. Στα διαβρωτικά περιβάλλοντα, ο untempered μαρτενσίτης είναι πιό ευαίσθητος τα φαινόμενα όπως embrittlement υδρογόνου από υλικός που είχε μιας από τις σκληραίνοντας θερμικές επεξεργασίες πτώσης. Ομοίως, ο untempered μαρτενσίτης είναι πιό ευαίσθητος στο ράγισμα διάβρωσης πίεσης χλωριδίου από υλικός στο οποίο ο μαρτενσίτης έχει μετριαστεί.

Αυτό το κράμα είναι ευαίσθητο στη διάβρωση ή τη διάβρωση ρωγμών στο στατικό νερό της θάλασσας.

Έχει την ίδια αντίσταση στη διάβρωση στο petrochemicalm, την επεξεργασία τροφίμων και τη βιομηχανία χαρτιού με το βαθμό 304L.



9 ΑΝΤΙΣΤΑΣΗ ΟΞΕΙΔΩΣΗΣ

Η αντίσταση οξείδωσης του 17-4PH είναι ανώτερη από αυτήν των κραμάτων χρωμίου 12 τοις εκατό όπως τον τύπο 410, αλλά ελαφρώς κατώτερος από αυτήν του τύπου 430. Η πτώση που σκληραίνει θα παραγάγει την οξείδωση επιφάνειας.



10 ΘΕΡΜΙΚΗ ΕΠΕΞΕΡΓΑΣΊΑ

Το 17-4PH εφοδιάζεται στον ανοπτημένο όρο. Αυτό καλείται επίσης τη λύση υποβαλλόμενο σε θερμοθεραπεία όρο, ή Condition Α. Annealing διευθύνεται με την επεξεργασία με θερμότητα σε περίπου 1900℉ (1040℃) σε 1950℉ (1065℃) και την ψύξη στη θερμοκρασία δωματίου. Σε αυτόν τον όρο, το υλικό κατέχει μια μαρτενσιτική δομή. Σαν μαρτενσιτική δομή, το κράμα 17-4PH κατέχει σχετικά έναν υψηλής αντοχής και μια σκληρότητα στον ανοπτημένο όρο. Η δύναμη και η σκληρότητα του υλικού είναι γενικά κάπως χαμηλότερες στο H1150 πέρα από τον ηλικίας όρο.

Οι θερμικές επεξεργασίες που χρησιμοποιούνται για το σκληραίνοντας ανοξείδωτο πτώσης 17-4PH συνοψίζονται κατωτέρω.

Όρος	Θερμοκρασία	Χρόνος
H900	900±10℉ (482±5℃)	60 ελάχιστο ± 5 λεπτά.
H925	925±10℉ (496±5℃)	4 ώρες ± 0,25 ωρ.
H1025	1025±10℉ (552±5℃)	4 ώρες ± 0,25 ωρ.
H1075	1075±10℉ (579±5℃)	4 ώρες ± 0,25 ωρ.
H1100	1100±10℉ (593±5℃)	4 ώρες ± 0,25 ωρ.
H1150	1150±10℉ (621±5℃)	4 ώρες ± 0,25 ωρ.
Όρος h1150-μ από SA693	1400±10℉ (760±5℃) 2 Hours+ 1150±10℉ 4 ώρες



11 ΔΙΑΔΙΚΑΣΙΑ

Κενή → απαλοιφή → αποφλοίωσης σωλήνων → που θερμαίνει → καυτό να διαπερνήσει → που δροσίζει → που τελειώνει → που παστώνει τη λίπανση →

→ Το κρύο κύλισμα → αφαιρεί το λίπος → τη θερμική επεξεργασία → ισιώνοντας το σωλήνα → κόβοντας → παστώνοντας → τη συσκευασία επιθεώρησης →.

Η

Το κενός → κύλισμα → λίπανσης → διάτρυσης τρυπών απαλοιφής → αποφλοίωσης σωλήνων → κρύο εσωτερικός ή ο σχεδιασμός → αφαιρεί το λίπος

→ Φωτεινή ανόπτηση → την επιφάνεια που ισιώνει της ταυτότητας → και OD που γυαλίζει → τη συσκευασία επιθεώρησης →.



12 ΔΙΑΣΤΑΣΗ

Επιτρεπτές παραλλαγές στις διαστάσεις

Σειρά OD	OD		Ταυτότητα		ΒΑΡΟΣ
	.	χιλ.	.	χιλ.	±%
Μέχρι, αλλά εξαιρέσει το 3/32 (0,094) μέσα. (2,38 χιλ.)	+0,002 -0,000	+0,050 -0,000	+0,000 -0,002	+0,000 -0,050	10
3/32 (0,094) μέσα. (2,38 χιλ.) αλλά εξαιρέσει του 3/16 (0,188) μέσα. (4,76 χιλ.)	+0,003 -0,000	+0,080 -0,000	+0,000 -0,003	+0,000 -0,080	10
3/16, αλλά εξαιρέσει, 1/2 (0,500) μέσα. (12,70 χιλ.)	+0,004 -0,000	+0,100 -0,000	+0,000 -0,004	+0,000 -0,100	10



13 ΚΑΥΣΗ ΤΗΣ ΔΟΚΙΜΗΣ

Ένα τμήμα του σωλήνα περίπου 4 μέσα. (101,6 χιλ.) στο μήκος θα σταθεί καύση με ένα εργαλείο που έχει μια γωνία 60°included έως ότου έχει επεκταθεί ο σωλήνας στο στόμα της φλόγας στα ακόλουθα ποσοστά χωρίς το ράγισμα ή παρουσίαση ρωγμών:

Αναλογία της εσωτερικής διαμέτρου στην εξωτερική διάμετρο	Ελάχιστη επέκταση της εσωτερικής διαμέτρου, %
0,9	21
0,8	22
0,7	25
0,6	30
0,5	39
0,4	51
0,3	68



14 δοκιμή υδροστατικής, πίεσης αέρα υποβρύχια, ή μη καταστρεπτική ηλεκτρική δοκιμή

Κάθε σωλήνας θα υποβληθεί στην υδροστατική δοκιμή, την υποβρύχια δοκιμή πίεσης αέρα, ή τη μη καταστρεπτική ηλεκτρική δοκιμή.

ο τύπος δοκιμής που χρησιμοποιείται θα είναι στην επιλογή του κατασκευαστή, εκτός αν ορίζεται διαφορετικά στην εντολή αγοράς.

Υδροστατική δοκιμή

Κάθε σωλήνας θα υποβληθεί σε μια υδροστατική δοκιμή σε μια πίεση δοκιμής που δεν υπερβαίνει 1000 PSI (6.89MPa).



Υποβρύχια δοκιμή πίεσης αέρα

Κάθε σωλήνας θα υποβληθεί σε μια υποβρύχια δοκιμή πίεσης αέρα, σε μια πίεση δοκιμής όπως δίνεται από ακόλουθη εξίσωση ή 500 PSI (MPA 3,4), οποιοσδήποτε είναι λιγότερος: P=2St/D

όπου:

Π = πίεση αέρα, PSI ή MPA

S = επιτρεπόμενη πίεση ινών 16.000 PSI (MPA 110,3),

τ = διευκρινισμένο πάχος τοίχων, μέσα. ή χιλ., και

Δ = διευκρινισμένη εξωτερική διάμετρος, μέσα. ή χιλ.



Μη καταστρεπτική ηλεκτρική δοκιμή

Κάθε σωλήνας θα υποβληθεί σε μια μη καταστρεπτική ηλεκτρική δοκιμή που είναι σε θέση τις ατέλειες με το α

βάθος που υπερβαίνει 10% του πάχους τοίχων ή 0,002 μέσα. (0.05mm), οποιοσδήποτε είναι μεγαλύτερος. Η δοκιμή δεν θα απαιτηθεί στα μεγέθη κάτω από 0,125 μέσα. (3,18 χιλ.) στην εξωτερική διάμετρο. Εντούτοις, στην επιλογή του αγοραστή, σωλήνωση που σύρεται σε μια διάμετρο κάτω από 0,125 μέσα. μπορέστε να εξεταστείτε ενώ στη σειρά από 0,156 μέσα. (3.97mm) σε 0,125 μέσα. έξω από τη διάμετρο, και οποιεσδήποτε ατέλειες που βρίσκονται θα επιλεχτεί έξω προτού να εφαρμοστούν περαιτέρω μειώσεις.



ΙΚΑΝΟΤΗΤΑ 15 ΠΡΟΪΟΝΤΩΝ

OD: 0.25-8.0 χιλ.

ΒΑΡΟΣ: 0.065-3.0 χιλ.

Concentricity: καλός

Ευθύτητα: ≤1mm/m

Επιφάνεια: 2B, BA, καθρέφτης, η επιφάνεια, παθητική επιφάνεια.

Η ανοπτώντας επιφάνεια, λεπτή φωτεινή επιφάνεια Ra≤0.8μm σχεδίων, γυάλισε λεπτά την ταυτότητα και το OD Ra≤0.2-0.4μm. (πιθανό RA 0.1μm κατά παράκληση).



ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ 16

GB/T 3090 άνευ ραφής σωλήνας χάλυβα μικρών διαμέτρων ανοξείδωτου

Βελόνα ανοξείδωτου GBT 18457 για την κατασκευή των ιατρικών μηχανημάτων

Ανοξείδωτο ΜΒ 4234 για τα χειρουργικά μοσχεύματα

Σωλήνες ανοξείδωτου YBT 4513-2017 ενωμένοι στενά για τα ιατρικά αέρια και τα κενά

Τυποποιημένη προδιαγραφή ASTM A632 για την άνευ ραφής και ενωμένη στενά ωστενιτική σωλήνωση ανοξείδωτου (μικρός-διάμετρος) για τη γενική υπηρεσία

Μοσχεύματα του ISO 5832-1-2016 για τα μεταλλικά υλικά χειρουργικών επεμβάσεων - μέρος 1 επεξεργασμένο ανοξείδωτο

Σωλήνωση βελόνων ανοξείδωτου του ISO 9626-2016 για την κατασκευή των απαιτήσεων ιατρικών συσκευών και των μεθόδων δοκιμής

Αντιδιαβρωτικά σωλήνωση και δαχτυλίδια σφυρηλατημένων κομματιών καλωδίων φραγμών χάλυβα cAms 5643R της SAE (S17400)



ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ 17

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 δηλώνουν τα βασικά εργαστήρια και το κέντρο βαθμολόγησης.
(3) κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνολογίες.

(4) υψηλή επίδοση.



ΟΡΟΣ 18 ΕΠΙΧΕΙΡΗΣΕΩΝ

Ελάχιστη ποσότητα διαταγής	Διαπραγματεύσιμος
Τιμή	Διαπραγματεύσιμος
Λεπτομέρειες συσκευασίας	Το νερό αποτρέπει, πλόιμη μεταφορά, πλαστικό κιβώτιο
Σημάδι	Σύμφωνα με τη διαταγή
Χρόνος παράδοσης	60-90 ημέρες
Όροι πληρωμής	T/T, L/C άμεσα, D/P
Δυνατότητα ανεφοδιασμού	20 μετρικοί τόνοι/μήνας
