Κράμα N08020/Incoloy® 20 UNS ειδικά κράματα για την ιατρική λειώνοντας σειρά 2520 - 2600℉

Αντιδιαβρωτικό κράμα 20, UNS N08020, Incoloy® κράμα 20, VDM® κράμα 20, ATI 20 για την επεξεργασία των φαρμακευτικών ειδών

ΠΡΟΪΟΝ

Αντιδιαβρωτικό κράμα 20 για την επεξεργασία των φαρμακευτικών ειδών και των ιατρικών συσκευών.

ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

UNS N08020, NS143, Incoloy® κράμα 20, VDM® κράμα 20 (Nicrofer 3620Nb), ATI 20^TM, W.Nr. 2.4660, NiCr20CuMo, NAS 335X, FeNi35Cr20Cu4Mo2

ΜΟΡΦΗ ΠΡΟΪΟΝΤΩΝ

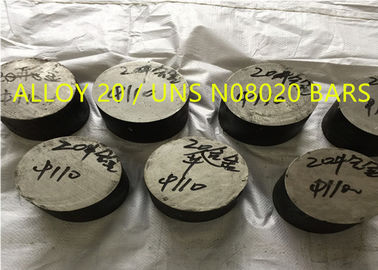

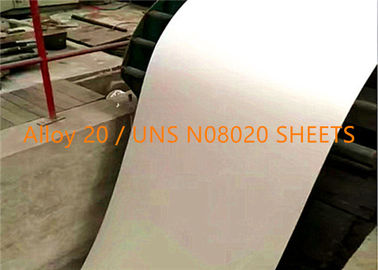

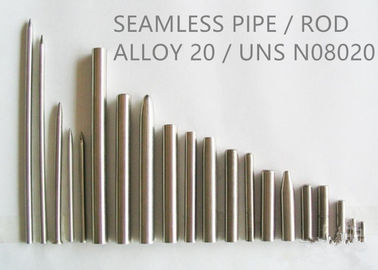

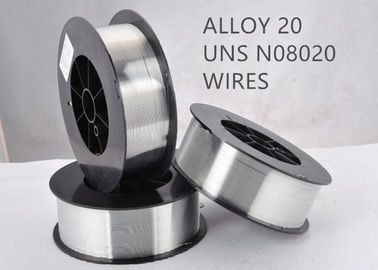

Το κράμα 20 τυποποιημένα έντυπα προϊόντων περιλαμβάνει το σωλήνα, το σωλήνα, το φύλλο, τη λουρίδα, το πιάτο, το στρογγυλό φραγμό, τον επίπεδο φραγμό, το απόθεμα σφυρηλάτησης, hexagon και το καλώδιο.

Το κράμα 20 χρησιμοποιείται κανονικά στον ανοπτημένο όρο.

ΕΠΙΣΚΟΠΗΣΗ

Το κράμα 20 (UNS N08020) είναι ένας σίδηρος-βασισμένος, χαμηλός άνθρακας, σταθεροποιημένο νιόβιο superaustenitic κράμα Νι-Φε-χρώμιο με την ανάμιξη της προσθήκης του χαλκού και του μολυβδαίνιου.

Το κράμα 20 έχει την άριστη αντίσταση διάβρωσης στα χημικά περιβάλλοντα που περιέχουν το θειικό οξύ, και τη χρήσιμη αντίσταση στα περιβάλλοντα που περιέχουν τα χλωρίδια, το νιτρικό οξύ, και το φωσφορικό οξύ. Το κράμα 20 έχει ουσιαστικά την ίδια αντίσταση στην υδάτινη διάβρωση με εκείνους για το κράμα 825.

ΕΦΑΡΜΟΓΗ

Το κράμα 20 χρησιμοποιείται σε μια ευρεία ποικιλία των εφαρμογών μέχρι τις θερμοκρασίες περίπου 500℃ (930℉).

Οι χαρακτηριστικές εφαρμογές είναι:

Εξοπλισμός για την κατασκευή του θειικού οξέος και για τις διαδικασίες βασισμένες στο θειικό οξύ

Στήλες εξαγωγής στην παραγωγή των αμινών και την επεξεργασία των φαρμακευτικών ειδών

Παραγωγή των πλαστικών και των συνθετικών ινών

Εξοπλισμός για την επεξεργασία τροφίμων που προστατεύει από τη μόλυνση

ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):

Πίνακας 1

ΣΩΜΑΤΙΚΗ ΙΔΙΟΤΗΤΑ

Πυκνότητα: 8.08g/cm3

Λειώνοντας σειρά: 1380-1420℃ (2520-2600℉)

ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

Το κράμα 20 χαρακτηρίζεται από:

Άριστη αντίσταση στα θειικά και φωσφορικά οξέα

Καλή αντίσταση στη??????????? διάβρωση

Πολύ καλή αντίσταση στο χλωρίδιο-ιονικό προκληθε'ν ράγισμα πίεση-corro-sion-πίεσης

Καλή αντίσταση στη διάβρωση και τη διάβρωση ρωγμών

Η αντίσταση στο θειικό οξύ είναι ιδιαίτερα εξαιρετική αλλά το κράμα παρουσιάζει χρήσιμη αντίσταση στο φωσφορικό οξύ, νιτρικό οξύ καθώς επίσης και στα περιβάλλοντα χλωριδίου. Το κράμα 20 είναι μια άριστη επιλογή όταν το ράγισμα διάβρωσης πίεσης χλωριδίου είναι ένα ζήτημα και αντιστέκεται στη διάβρωση και τη διάβρωση ρωγμών.

Γενική διάβρωση

Η γενική διάβρωση ορίζεται ως η διαβρωτική επίθεση που εξουσιάζεται με την ομοιόμορφη εκλέπτυνση που προχωρά χωρίς αξιόλογη εντοπισμένη επίθεση. Η γενική διάβρωση του ανοξείδωτου, και τα κράματα όπως το κράμα 20, σε πολλά περιβάλλοντα, είναι κάτω από 0,001» (0.0254mm) το χρόνο και είναι η μόνη μορφή εμφάνισης διάβρωσης. Το επίπεδο χρωμίου και μολυβδαίνιου στο κράμα 20 παρέχει την καλή αντίσταση στα οργανικά οξέα, αλλά όχι στο επίπεδο υψηλών κραμάτων μολυβδαίνιου όπως το κράμα Al-6XN® (UNS N08367). Το επίπεδο νικελίου και χαλκού δίνει το κράμα 20 χρήσιμη αντίσταση στη μείωση των οξέων.

Διάβρωση/διάβρωση ρωγμών

Το κράμα 20 είναι συγκρίσιμο με τον τύπο 316 στην αντίσταση στη διάβρωση χλωριδίου και τη διάβρωση ρωγμών, βασισμένες στα συγκρίσιμα επίπεδα χρωμίου και μολυβδαίνιου και στα δύο κράματα. Στα αυστηρά περιβάλλοντα διάβρωσης διάβρωσης και ρωγμών χλωριδίου, τα κράματα Al -6XN® ή Al 29-4C® είναι καλύτερες επιλογές. Τα ακόλουθα στοιχεία επεξηγούν την αντίσταση διάβρωσης ρωγμών του κράματος 20 εναντίον άλλων ανοξείδωτων.

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Το κράμα 20 χαρακτηρίζεται από τις καλές μηχανικές ιδιότητες και στις περιβαλλοντικές και ανυψωμένες θερμοκρασίες, μέχρι περίπου 500℃ (930℉).

Πίνακας 2 χαρακτηριστικές μηχανικές ιδιότητες θερμοκρασίας δωματίου ^*, στο σταθεροποιημένο ανοπτημένο όρο

* Σύμφωνα με τις εφαρμόσιμες προδιαγραφές ASTM.

Σχήμα 1 υψηλής θερμοκρασίας μηχανικές ιδιότητες.

ΘΕΡΜΑΝΣΗ

Είναι πολύ σημαντικό ότι το κομμάτι προς κατεργασία είναι καθαρό και απαλλαγμένο από οποιοδήποτε μολυσματικό παράγοντα πρίν και κατά τη διάρκεια θερμαίνει.

Οι ηλεκτρικοί φούρνοι οφείλονται επιθυμητός στο στενό έλεγχο της θερμοκρασίας και της ελευθερίας από τη μόλυνση. Οι με γκάζι φούρνοι είναι αποδεκτοί εάν οι ακαθαρσίες είναι σε χαμηλά επίπεδα.

Η ατμόσφαιρα φούρνων πρέπει να είναι ουδέτερη ελαφρώς να οξειδώσει και δεν πρέπει να κυμαθεί μεταξύ της οξείδωσης και της μείωσης. Η διάδοση φλογών στο μέταλλο πρέπει να αποφευχθεί.

Κατά τη διάρκεια οποιασδήποτε λειτουργίας θέρμανσης, οι προφυλάξεις που περιγράφονται νωρίτερα σχετικά με την καθαρότητα πρέπει να παρατηρηθούν.

ΚΑΥΤΗ ΔΙΑΜΟΡΦΩΣΗ

Το κράμα 20 μπορεί να διαμορφωθεί από είτε hot-working είτε cold-working χρησιμοποιώντας τις παραδοσιακές μεθόδους. Το υλικό θα είναι καυτό που εργάζεται στη σειρά 1650-2100℉ (900-1150℃), με τον προσεκτικό έλεγχο θερμοκρασίας ασφαλίζοντας ότι η υλική όχι πτώση κάτω από 1800°F πριν από το σφυρηλατημένο κομμάτι. Η τελική hot-working θερμοκρασία δεν πρέπει να υπερβεί 950℃ (1740℉). Η ψύξη πρέπει να είναι με την απόσβεση νερού ή όσο το δυνατόν γρηγορότερα.

ΣΚΛΗΡΥΝΣΗ

Το κράμα 20 είναι ένα πλήρως σταθερό ωστενιτικό κράμα και δεν μπορεί να από τη θερμική επεξεργασία. Το κράμα μπορεί να μόνο από cold-working.

ΚΡΥΑ ΕΡΓΑΣΙΑ

Το κρύο που λειτουργεί πρέπει να πραγματοποιηθεί στο ανοπτημένο υλικό. Το κράμα 20 έχει ένα εργασία-σκληραίνοντας ποσοστό παρόμοιο με αυτό του ωστενιτικού ανοξείδωτου και ο εξοπλισμός διαμόρφωσης πρέπει να προσαρμοστεί αναλόγως.

Όταν το κρύο που λειτουργεί εκτελείται, η interstage ανόπτηση μπορεί να γίνει απαραίτητη.

Μετά από τις κρύες μειώσεις περισσότερο από 15%, μια τελική σταθεροποίηση ανοπτεί απαιτείται πριν τη χρήση.

ΚΑΤΕΡΓΑΣΙΑ

Το κράμα πρέπει να επεξεργαστεί στη μηχανή στον ανοπτημένο όρο. Το υψηλό εργασία-σκληραίνοντας ποσοστό του κράματος πρέπει να εξεταστεί, δηλ. μόνο οι χαμηλές τέμνουσες ταχύτητες επιφάνειας είναι δυνατές έναντι του low-alloy τυποποιημένου ωστενιτικού ανοξείδωτου. Τα εργαλεία πρέπει να δεσμευθούν ανά πάσα στιγμή. Οι βαριές τροφές είναι σημαντικές να πάρουν κάτω από το εργασία-“δέρμα”.

ΕΝΩΣΗ

Η ιδιότητα συγκόλλησης του κράματος 20 είναι άριστη. Η ένωση μπορεί να εκτελεσθεί με όλες τις συμβατικές διαδικασίες συγκόλλησης.

Το κράμα 20 συγκόλλησης εκτελείται συνήθως μέσω, GTAW (TIG), GMAW (MIG), πλάσμα, PHW, SMAW, καθώς επίσης και ηλεκτροσυγκόλληση δια της μεθόδου του καταβυθιζομένου βολταη!κού τόξου (ΠΡΙΌΝΙ). Η παλόμενη συγκόλληση τόξων είναι η προτιμημένη τεχνική, που χρησιμοποιεί καθεμίας το μέταλλο υλικών πληρώσεως ταιριάσματος, ER320LR για TIG και MIG και E320LR για το ΠΡΙΌΝΙ. Κατά ένωση στα ανόμοια κράματα όπως 316 ή τα υψηλότερα κράματα όπως C276 και το κράμα 22, τη AWS ERNiCrMo-3 μπορεί να χρησιμοποιηθεί για TIG και MIG χρησιμοποιώντας ENiCrMo-3 για το ΠΡΙΌΝΙ.

ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

Η αμερικανική κοινωνία των μηχανικών μηχανικών έχει εγκρίνει τη χρήση του κράματος N08020 στην κατασκευή ενωμένος στενά τα δοχεία πίεσης στον κώδικα λεβήτων και δοχείων πίεσης ASME, παράγραφος VIII, τμήμα 1 Παράγραφος VIII, τμήμα 2 και επίσης στην παράγραφο ΙΙΙ, κατηγορία 2 και 3. Τα ενωμένα στενά προϊόντα καλύπτονται στις αμερικανικές προδιαγραφές κοινωνίας 5,4 και 5,9 συγκόλλησης. Οι προδιαγραφές AWS για το ταίριασμα του υλικού πληρώσεως είναι E320-15 και 16.

Απόθεμα ράβδων, φραγμών, καλωδίων και σφυρηλατημένων κομματιών

ASTM B471/ASME SB471 γύρω από το καλώδιο άνοιξη

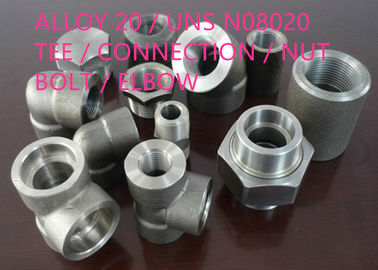

ASTM B462/ASME SB462 σφυρηλάτησε τις φλάντζες, τα εξαρτήματα, τις βαλβίδες και τα μέρη σωλήνων

ASTM B472/καταλύματα και φραγμοί ASME SB472 για

Φραγμός και καλώδιο Sb 473 ASTM B473/ASME

Υφαίνοντας καλώδιο ASTM B475/ASME SB475

Φραγμοί νικελίου του ISO 9723 και κραμάτων νικελίου

Καλώδιο νικελίου του ISO 9724 και κραμάτων νικελίου και απόθεμα σχεδίων

Σφυρηλατημένα κομμάτια νικελίου του ISO 9725 και κραμάτων νικελίου

DIN 17752/DIN 17753/DIN 17754

Πιάτο, φύλλο και λουρίδα

ASTM A240/πιάτο, φύλλο και λουρίδα ASME SA240

ASTM A480/πιάτο, φύλλο και λουρίδα ASME SA480

ASTM B463/πιάτο, φύλλο και λουρίδα ASME SB463

ASTM B906/πιάτο, φύλλο και λουρίδα ASME SB906

Πιάτο, φύλλο και λουρίδα του ISO 6208

Πιάτο, φύλλο και λουρίδα DIN 17750

Σωλήνας και σωλήνας

ASTM B729/χωρίς συγκόλληση σωλήνας και σωλήνας ASME SB729

ASTM B829/χωρίς συγκόλληση σωλήνας και σωλήνας ASME SB829

Ενωμένοι στενά SB468 σωλήνες ASTM B468/ASME

Ενωμένος στενά SB751 σωλήνας ASTM B751/ASME

Ενωμένος στενά SB464 σωλήνας ASTM B464/ASME

Ενωμένος στενά SB775 σωλήνας ASTM B775/ASME

ASTM Β 474/ηλεκτρικός ενωμένος στενά τήξη σωλήνας ASME SB474

ISO 6207 άνευ ραφής σωλήνας

Ιδιότητες σωλήνων DIN 17751

Άλλος

ASTM B366/το γίνοντα εργοστάσιο επεξεργασμένο νικέλιο ASME SB366 και το νικέλιο αναμιγνύουν τις συναρμολογήσεις συγκόλλησης

DIN 17744 επεξεργασμένο κράμα Νι-χρώμιο-Mo: Χημική σύνθεση

ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ:

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 κρατικά βασικά εργαστήρια και κέντρο βαθμολόγησης.
(3) εκατοντάδες των τεχνολογιών διπλωμάτων ευρεσιτεχνίας.
