Καλά ειδικά κράματα Workability για ηλεκτρονικό UNS N08800/INCOLOY 800/W.Nr.1.4876

Διάβρωση και ανθεκτικό στη θερμότητα κράμα UNS N08800, INCOLOY 800, W.Nr.1.4876 για το τύλιγμα του ηλεκτρικού στοιχείου θέρμανσης

ΠΡΟΪΟΝ

Διάβρωση και ανθεκτικά στη θερμότητα κράματα UNS N08800, INCOLOY® 800, κράμα ^® 800, W.Nr.1.4876, NS1101 VDM για το τύλιγμα των ηλεκτρικών στοιχείων θέρμανσης

ΕΠΙΣΚΟΠΗΣΗ

Το κράμα 800 είναι ένα ωστενιτικό κράμα σίδηρος-νικέλιο-χρωμίου που χαρακτηρίζεται από:

★ Καλή αντίσταση διάβρωσης και θερμότητας

★ Καλές μηχανικές ιδιότητες στις χαμηλές και ανυψωμένες θερμοκρασίες μέχρι 1500℉ (816℃)

★ Καλή αντίσταση στους όρους οξείδωσης, μείωσης και εναζώτωσης

★ Καλό workability

Οι σειρές κραμάτων 800, 800H και 800HT είναι θερμότητα και τα αντιδιαβρωτικά κράματα με μια σχετικά χαμηλή περιεκτικότητα σε νικέλιο, που διατηρεί τις τελευταίες χημικές ιδιότητες για την υψηλής θερμοκρασίας δύναμη και την αντίσταση στην οξείδωση, carburization και άλλους τύπους υψηλής θερμοκρασίας διαβρώσεων, έχουν θέσει το βιομηχανικά τυποποιημένο στις υψηλής θερμοκρασίας εφαρμογές που απαιτούν τις βέλτιστες ιδιότητες ερπυσμού και ρήξης.

Το κράμα 800 είναι ένα ευρέως χρησιμοποιημένο υλικό για την κατασκευή του εξοπλισμού που απαιτεί την αντίσταση διάβρωσης, την αντίσταση θερμότητας, τη δύναμη, και τη σταθερότητα για την υπηρεσία μέχρι 1500℉ (816℃). Το κράμα 800 προσφέρει τη γενική αντίσταση διάβρωσης σε πολλά υδάτινα μέσα και, δυνάμει του περιεχομένου νικελίου του, αντιστέκεται στο ράγισμα διάβρωσης πίεσης. Στις ανυψωμένες θερμοκρασίες προσφέρει την αντίσταση στην οξείδωση, carburization, και το sulfidation μαζί με τη δύναμη ρήξης και ερπυσμού. Για τις εφαρμογές που απαιτούν τη μεγαλύτερη αντίσταση στη ρήξη πίεσης και τον ερπυσμό, ειδικά στις θερμοκρασίες επάνω από 1500℉ (816℃), τα κράματα 800H και 800HT χρησιμοποιούνται.

Το χρώμιο στο κράμα μεταδίδει και την υδάτινη και αντίσταση θερμότητας. Ο σίδηρος παρέχει την αντίσταση στην εσωτερική οξείδωση. Η περιεκτικότητα σε νικέλιο διατηρεί μια όλκιή, ωστενιτική δομή. Κατά συνέπεια, το κράμα 800 διαμορφώνεται εύκολα, ενώνεται στενά, και επεξεργάζεται στη μηχανή.

ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

INCOLOY® 800, VDM® κράμα 800, cAms 5766, 5871, AWS 020, W.Nr.1.4876, x10NiCrAlTi32-20 (DIN), 25nc32-20 (Γαλλία), Nicral Γ (Γαλλία), NA15 (BS), NS1101 (GB/T), GH20 (GB/T)

ΜΟΡΦΗ ΠΡΟΪΟΝΤΩΝ

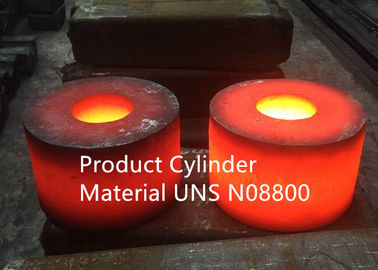

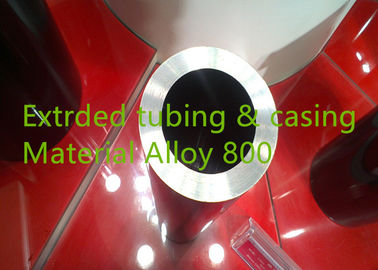

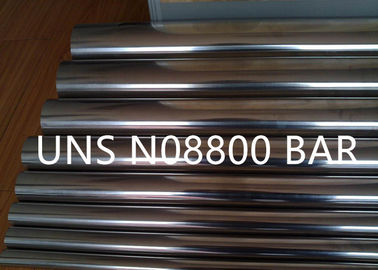

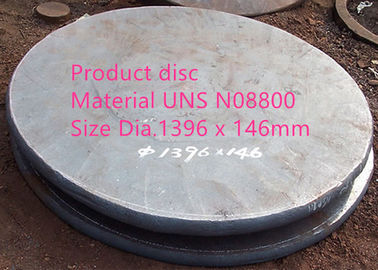

Σφυρηλατημένο κομμάτι, πιάτο, φύλλο, λουρίδα, σωλήνας και σωλήνας, τοποθέτηση σωληνώσεων, φραγμός, ράβδος, καλώδιο, δαχτυλίδι, σύνδεσμος κ.λπ.

ΕΦΑΡΜΟΓΗ

Το κράμα 800 χρησιμοποιείται σε ποικίλες εφαρμογές που περιλαμβάνουν την έκθεση στα διαβρωτικά περιβάλλοντα και τις υψηλές θερμοκρασίες.

Χρησιμοποιείται για την επεξεργασία με θερμότητα του εξοπλισμού όπως τα καλάθια, οι δίσκοι, και τα κοu'φώματα.

Στη χημική και πετροχημική επεξεργασία, το κράμα χρησιμοποιείται για τους ανταλλάκτες θερμότητας και άλλα συστήματα σωληνώσεων στα μέσα νιτρικού οξέος ειδικά όπου η αντίσταση στην πίεση-διάβρωση χλωριδίου που ραγίζει απαιτείται.

Στους πυρηνικούς σταθμούς, χρησιμοποιείται για τη σωλήνωση ατμός-γεννητριών. Το κράμα χρησιμοποιείται συχνά στις εσωτερικές συσκευές για το τύλιγμα των ηλεκτρικών στοιχείων θέρμανσης.

Στην παραγωγή του πολτού χαρτιού, οι θερμάστρες αυτόκαυστο-ποτού αποτελούνται συχνά από το κράμα 800.

Στην επεξεργασία πετρελαίου, το κράμα χρησιμοποιείται για τους ανταλλάκτες θερμότητας ότι ο αέρας δροσίζει το ρεύμα διαδικασίας.

Οι χαρακτηριστικοί τομείς της εφαρμογής είναι:

Θήκες στοιχείων θέρμανσης

Οξικοί ραγίζοντας φούρνοι ανυδριτών

Το κράμα 800 θα χρησιμοποιηθεί στο μαλακός-ανοπτημένο όρο μέχρι 600℃ (1112℉).

Το λύση-ανοπτημένο κράμα 800 Χ έκδοσης θα εξεταστεί για τις θερμοκρασίες εφαρμογής επάνω από 600℃ (1112℉).

ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):

Φε	Νι	Κοβάλτιο	Χρώμιο	$cu	Tj
≥39.55	30.0-35.0	≤2.0	19.0-23.0	≤0.75	0.15-0.60
Γ	Al	ΜΝ	Si	Π	S
≤0.10	0.15-0.60	≤1.5	≤1.0	≤0.030	≤0.015

ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

(1) πυκνότητα: 8.00 g/cm3

(2) σημείο τήξης: 1350-1400℃

(3) συγκεκριμένη θερμότητα: (0-100℃) 460J/(κλ·℃)

(4) μαγνητική ιδιοκτησία: αριθ.

(5) διαπερατότητα (21℃) και (15,9 kA/m): 1.014 (ανοπτήστε), 1,009 (καυτά - κυλημένος)

(6) θερμοκρασία κιουριού: TC: - 115℃

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Εκτατές ιδιότητες του κράματος 800 ως εξωθημένη σωλήνωση 5in (127mm) OD, 12.7mm) τοίχος 0.50in (. Πλήρη δείγματα τοίχων

Θερμοκρασία		Εκτατή δύναμη		Δύναμη παραγωγής (0,2% που αντισταθμίζεται)		Επιμήκυνση	Περιοχή μείωσης
℉	℃	ksi	MPA	ksi	MPA	%	%
85	30	76	524	26.6	183	60	–
1200	650	52.5	362	18	124	47	59
1400	760	30.3	209	15.7	108	85	73
1500	815	23.6	163	17.3	119	98	79.5
1600	870	16	110	13.5	93	109.5	92.5
1700	925	11.8	81	9.2	63	111.5	93
1800	980	8.9	61	7.2	50	131.5	94

Εκτατές ιδιότητες του κράματος 800 τραβηγμένη στο κρύο ράβδος διάμετρος 1 ίντσας (25mm)

Θερμοκρασία		Εκτατή δύναμη		Παραγωγή (0,2% που αντισταθμίζεται)		Επιμήκυνση	Περιοχή μείωσης
℉	℃	ksi	MPA	ksi	MPA	%	%
85	30	111.8	771	100	690	17	64
200	95	107.5	741	95	655	16	63.3
400	205	102.5	707	94.2	650	13	58.8
600	315	99.5	686	93	641	12	56.6
700	370	96.3	664	91.5	631	15	53.2
900	480	96.3	664	90	621	15	52.5
1000	540	93	641	86.3	595	16.5	54
1100	595	87.3	602	80.7	556	15	50
1200	650	78.5	541	66.8	461	19.5	44.5
1300	705	64.4	444	61.4	423	28	42.5

Δύναμη αντίκτυπου

Το κράμα 800 έχει την υψηλή δύναμη αντίκτυπου στη θερμοκρασία δωματίου και παραμένει σκληρό στις κρυογόνες θερμοκρασίες. Τα αποτελέσματα των δοκιμών κλειδαροτρυπών Charpy που εκτελούνται στο δωμάτιο και τις χαμηλές θερμοκρασίες στο ανοπτημένο πιάτο παρατίθενται στον πίνακα κατωτέρω.

Θερμοκρασία		Προσανατολισμός δειγμάτων	Δύναμη αντίκτυπου κλειδαροτρυπών Charpy
℉	℃		πόδια•lbf	J
70	21	Διαμήκης	89.8	122
		Εγκάρσιος	82.7	112
-110	-79	Διαμήκης	89.8	122
		Εγκάρσιος	85	115
-320	-196	Διαμήκης	78.3	106
		Εγκάρσιος	69.5	94
-423	-253	Διαμήκης	73	99
		Εγκάρσιος	64.3	87

Σημείωση: παχύ πιάτο 0.8in (20mm), ανοπτημένο 1800℉ (980℃). Κάθε αξία είναι ο μέσος όρος τριών δοκιμών.

Δύναμη κούρασης

Η δύναμη^α κούρασης θερμοκρασίας δωματίου του κράματος 800 ράβδος στους διάφορους όρους παρουσιάζεται στον πίνακα κατωτέρω.

Όρος	Εκτατή δύναμη		104 κύκλοι		105 κύκλοι		106 κύκλοι		107 κύκλοι		108 κύκλοι
	ksi	MPA	ksi	MPA	ksi	MPA	ksi	MPA	ksi	MPA	ksi	MPA
Καυτός - κυλημένος	92	634	57	393	54	372	53	365	52	359	51	352
HR+Annealβ	82	565	47	324	43	296	38	262	35	241	31	214
CD	114	786	–	–	65	448	49	338	37	255	33	228
CD+Annealβ	82	565	48	331	43	296	39	269	36	248	32	221

^aRotating δοκιμές ακτίνων στα γυαλισμένα δείγματα.

1950℉ (1065℃) το /10 λ., αέρας δροσερός.

ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

Το κράμα 800, όπως πολλά ωστενιτικά ανοξείδωτα, μπορεί να ευαισθητοποιηθεί, ή να γίνει ευαίσθητο στη??????????? επίθεση σε μερικά επιθετικά μέσα, από την έκθεση στη σειρά θερμοκρασίας 1000-1400℉ (540-760℃). Η δοκιμή Huey καθορίζει την ευαισθησία στην ευαισθητοποίηση. Η δοκιμή περιλαμβάνει την έκθεση ενός δείγματος στο βράζοντας νιτρικό οξύ 65% για πέντε διαδοχικές 48 περιόδους ώρας. Ένα μέσο ποσοστό διάβρωσης για τις πέντε περιόδους ουσιαστικά άνω περίπου 24 mils διείσδυσης το χρόνο (0,61 mm/yr) δείχνει ότι το δείγμα ευαισθητοποιείται μέχρι ενός ορισμένου βαθμού.

Όταν το κράμα 800 εκτίθεται στη θερμότητα από τη συγκόλληση ή άλλες διαδικασίες, η προσοχή πρέπει να ληφθεί για να αποφύγει την ευαισθητοποίηση εάν το υλικό υπόκειται να παστωθεί ή σε άλλα επιθετικά περιβάλλοντα. Η ευαισθητοποίηση δεν είναι ένα πρόβλημα στις περισσότερες υψηλής θερμοκρασίας εφαρμογές.

ΜΙΚΡΟΔΟΜΗ

Μέγεθος σιταριού ASTM:

Κράμα 800: μην διευκρινισμένος

Κράμα 800H: 5 ή πιό χονδροειδής

Κράμα 800HT: 5 ή πιό χονδροειδής

Το κράμα 800 είναι ένα ωστενιτικό, κράμα στερεός-λύσης. Τα νιτρίδια τιτανίου, τα καρβίδια τιτανίου, και τα καρβίδια χρωμίου εμφανίζονται κανονικά στη μικροδομή του κράματος. Τα νιτρίδια είναι σταθερές καθόλου θερμοκρασίες κάτω από το σημείο τήξης και είναι επομένως απρόσβλητα από τη θερμική επεξεργασία.

Τα καρβίδια χρωμίου κατακρημνίζουν στο κράμα στις θερμοκρασίες μεταξύ 1000-2000℉ (540-1095℃). Συνεπώς, το κράμα 800 είναι παρόμοιο με άλλα ωστενιτικά κράματα δεδομένου ότι μπορεί να κατασταθεί ευαίσθητο στη??????????? διάβρωση (που ευαισθητοποιείται) σε ορισμένα επιθετικά περιβάλλοντα από την έκθεση στις θερμοκρασίες 1000 σε 1400℉ (540-760℃).

Μια σημαντική ιδιοκτησία του κράματος 800 είναι η σχετική ελευθερία της από το ράγισμα πίεση-διάβρωσης χλωριδίου. Οι εκτενείς μελέτες του ραγίσματος πίεση-διάβρωσης των ωστενιτικών κραμάτων στις λύσεις χλωριδίου έχουν δείξει ότι η τάση να ραγιστούν οι μειώσεις με την αυξανόμενη περιεκτικότητα σε νικέλιο του κράματος. Παραδείγματος χάριν, Inconel 600, με μια περιεκτικότητα σε νικέλιο 76%, θεωρείται άνοσο στο χλωρίδιο-ιονικό ράγισμα πίεση-διάβρωσης. Το κράμα 800 (Νι 32,5%) μπορεί να γίνει στη ρωγμή στα αυστηρά εργαστηριακά τεστ, αλλά έχει τέτοια υψηλή αντίσταση ότι χρησιμοποιείται συνήθως για να αντικαταστήσει τα υλικά που έχουν αποτύχει στην υπηρεσία από το ράγισμα πίεση-διάβρωσης.

ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

Το κράμα 800 υποδεικνύεται ως UNS N08800 και Werkstoff αριθμός 1,4876. Παρατίθεται στο NACE MR0175 για την υπηρεσία πετρελαίου και φυσικού αερίου. Το κράμα 800 είναι διαθέσιμο ως σωλήνα, σωλήνα, φύλλο, λουρίδα, πιάτο, στρογγυλό φραγμό, επίπεδο φραγμό, απόθεμα σφυρηλάτησης, hexagon και καλώδιο.

Ράβδος, φραγμός, καλώδιο, σφυρηλατημένα κομμάτια

ASTM Β 408 & Sb 408 ASME (ράβδος & φραγμός)

ASTM Β 564 & Sb 564 ASME (σφυρηλατημένα κομμάτια)

Περίπτωση 1325 κώδικα ASME (όλες οι μορφές προϊόντων)

Περίπτωση 1949 κώδικα ASME (σφυρηλατημένα κομμάτια)

CAms 5766 της SAE (ράβδος & φραγμός)

ISO 9723 (ράβδος & φραγμός)

ISO 9724 (καλώδιο)

ISO 9725 (σφυρηλατημένα κομμάτια)

BS 3076NA15 (ράβδος & φραγμός)

BS 3075NA15 (καλώδιο)

VdTÜV 412 (όλα τα προϊόντα)

Πιάτο, φύλλο, και λουρίδα

ASTM A240/ASME SA240 (πιάτο, φύλλο, και λουρίδα)

ASTM A480/ASME SA480 (πιάτο, φύλλο, και λουρίδα)

ASTM B409/ASME SB409 (πιάτο, φύλλο, και λουρίδα)

ASTM B906/ASME SB906 (πιάτο, φύλλο, και λουρίδα)

Περίπτωση 1325 κώδικα ASME (όλες οι μορφές προϊόντων)

Περίπτωση 2339 κώδικα ASME (πιάτο)

CAms 5871 της SAE (πιάτο, φύλλο, και λουρίδα)

BS 3072NA15 (πιάτο & φύλλο)

BS 3073NA15 (λουρίδα)

VdTÜV 412 (όλα τα προϊόντα)

ISO 6208 (πιάτο, φύλλο και λουρίδα)

Σωλήνας και σωλήνες

ASTM B163/ASME SB163 (άνευ ραφής σωλήνες ανταλλακτών συμπυκνωτών & θερμότητας)

ASTM B407/ASME SB407 (χωρίς συγκόλληση σωλήνας & σωλήνες)

ASTM B829/Sb 829 ASME (χωρίς συγκόλληση σωλήνας & σωλήνες)

ASTM B514/ASME SB514 (ενωμένος στενά σωλήνας)

ASTM B775/ASME SB775 (ενωμένος στενά σωλήνας)

ASTM B515/ASME SB515 (ενωμένοι στενά σωλήνες)

ASTM B751/ASME SB751 (ενωμένοι στενά σωλήνες)

Περίπτωση 1325 κώδικα ASME (όλες οι μορφές προϊόντων)

ASME ν-20 (το κρύο ελειτούργησε τους άνευ ραφής σωλήνες ανταλλακτών συμπυκνωτών και θερμότητας για την πυρηνική υπηρεσία)

BS 3074NA15 (χωρίς συγκόλληση σωλήνας & σωλήνες)

VdTÜV 412 (όλα τα προϊόντα)

ISO 6207 (άνευ ραφής σωλήνωση)

Άλλες μορφές προϊόντων

ASTM B366/ASME SB366 (συναρμολογήσεις)

ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 δηλώνουν τα βασικά εργαστήρια και το κέντρο βαθμολόγησης.
(3) εκατοντάδες των τεχνολογιών διπλωμάτων ευρεσιτεχνίας.

ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ

Ελάχιστη ποσότητα διαταγής	500 χιλιόγραμμο
Τιμή	Διαπραγματεύσιμος
Λεπτομέρειες συσκευασίας	Το νερό αποτρέπει, πλόιμη μεταφορά, ξύλινο κιβώτιο μη-υποκαπνισμού
Σημάδι	Σύμφωνα με τη διαταγή
Χρόνος παράδοσης	90-120 ημέρες
Όροι πληρωμής	T/T, L/C άμεσα, D/P
Δυνατότητα ανεφοδιασμού	100 μετρικοί τόνοι/μήνας
