Πετροχημικά αντιδιαβρωτικά κράματα UNS N06230/νικέλιο INCONEL® N06230 που βασίζεται

Αντιδιαβρωτικό κράμα (CRA) UNS N06230, INCONEL® N06230, W.Nr.2.4733, HAYNES® 230 για το πετροχημικό

ΠΡΟΪΟΝ:

Αντιδιαβρωτικό κράμα (CRA) UNS N06230, INCONEL® N06230, W.Nr.2.4733, HAYNES® 230 για την επεξεργασία πετρελαίου

ΜΟΡΦΗ ΠΡΟΪΟΝΤΩΝ:

Σφυρηλατημένα κομμάτια, πιάτο, φύλλο, λουρίδα, σωλήνας και σωλήνας, τοποθέτηση σωληνώσεων, φραγμός, ράβδος, κ.λπ.

ΥΛΙΚΟ:

UNS N06230

ΙΣΟΔΥΝΑΜΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ:

Κράμα 230, INCONEL® N06230, W.Nr.2.4733, HAYNES® 230

ΕΠΙΣΚΟΠΗΣΗ

UNS N06230 είναι ένα ενισχυμένο καρβίδιο κράμα νικέλιο-χρώμιο-βολφράμιο-μολυβδαίνιου με έναν εξαιρετικό συνδυασμό δύναμης, σταθερότητας, και αντίστασης στη διάβρωση στις πολύ υψηλές θερμοκρασίες. Το κράμα N06230 προσφέρει ιδιαίτερα την καλή αντίσταση στην οξείδωση στις θερμοκρασίες μεγαλύτερες από 1800℉ (980℃). Προσφέρει επίσης την καλή αντίσταση carburization και το nitridation.

Το κράμα είναι νικέλιο-βάση. Το χρώμιο μεταδίδει την αντίσταση στην υψηλής θερμοκρασίας διάβρωση. Η οξείδωση ενισχύεται περαιτέρω από μια μικροϋπολογιστής-προσθήκη του στοιχείου σπάνια γαίας, lanthanum. Το βολφράμιο και το μολυβδαίνιο από κοινού με την υψηλή περιεκτικότητα σε άνθρακα του κράματος είναι κατά ένα μεγάλο μέρος αρμόδια για τη δύναμη του κράματος. Η αντίσταση ερπυσμού του κράματος N06230 βελτιστοποιείται από τον έλεγχο της περιεκτικότητας σε βόριο.

Ο συνδυασμός υψηλής θερμοκρασίας δύναμης και αντίστασης στον ερπυσμό, τη ρήξη πίεσης, και τη διάβρωση καθιστά το κράμα ελκυστικό για την υπηρεσία στις θερμοκρασίες επάνω από 1800℉ (980℃).

ΚΥΡΙΑ ΕΦΑΡΜΟΓΗ

Οι πιθανές εφαρμογές περιλαμβάνουν τον εξοπλισμό και τα συστατικά για τους χερσαίους στροβίλους αερίου, τη θερμική και πετροχημική επεξεργασία, την επεξεργασία με θερμότητα, και τον καθαρισμό μεταλλεύματος και μετάλλων.

Το κράμα 230 συνδυάζει τις ιδιότητες που το καθιστούν ιδανικά ταιριαγμένο για μια ευρεία ποικιλία των συστατικών εφαρμογών στις βιομηχανίες αεροδιαστήματος και δύναμης. Χρησιμοποιείται για τα δοχεία καύσης, τους αγωγούς μετάβασης, τους κατόχους φλογών, τις θήκες θερμοηλεκτρικών ζευγών, και άλλα σημαντικά τμήματα στροβίλων αερίου.

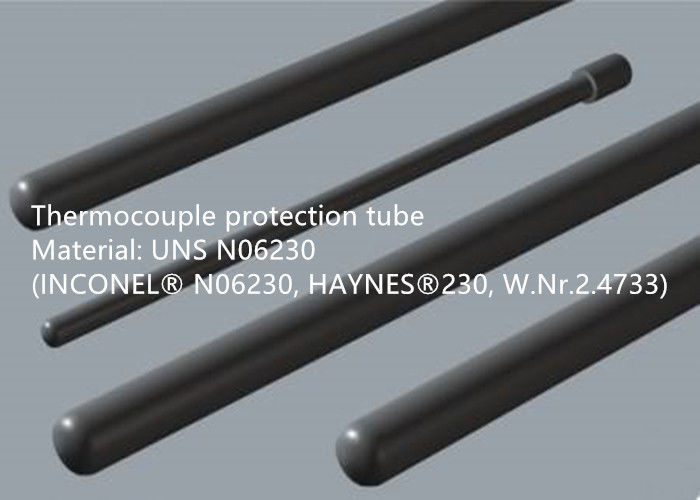

Στη χημική βιομηχανία διαδικασίας, το κράμα 230 χρησιμοποιείται για τις υποστηρίξεις πλέγματος καταλυτών στους καυστήρες αμμωνίας, τους υψηλής αντοχής σωλήνες προστασίας θερμοηλεκτρικών ζευγών, τους υψηλής θερμοκρασίας ανταλλάκτες θερμότητας, τους αγωγούς, τους υψηλής θερμοκρασίας φυσητήρες, και τα διάφορα άλλα βασικά internals διαδικασίας.

Στη βιομηχανική θερμαντική βιομηχανία, οι εφαρμογές για το κράμα 230 περιλαμβάνουν τις ανταπαντήσεις φούρνων, τις αλυσίδες και τα κοu'φώματα, τα σάβανα φλογών καυστήρων, τα internals θεραπευτών, τις διατάξεις απόσβεσης, τα internals φούρνων εναζώτωσης, τα επεξεργαμένος με θερμότητα καλάθια, τις σχάρες, τους δίσκους, sparger τους σωλήνες, τους σωλήνες προστασίας θερμοηλεκτρικών ζευγών, τα internals κυκλώνων, και πολύ περισσότερους.

ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

ASTM B366/ASME SB366 για τις συναρμολογήσεις νικελίου και κραμάτων νικελίου

ASTM B435/ASME SB435 για το πιάτο, το φύλλο και τη λουρίδα

ASTM B472/ASME SB472 για το κατάλυμα κραμάτων νικελίου και φραγμός για

ASTM B564/ASME SB564 για τα σφυρηλατημένα κομμάτια κραμάτων νικελίου

ASTM B572/ASME SB572 για τη ράβδο

ASTM B619/ASME SB619 για τον ενωμένο στενά σωλήνα κραμάτων νικελίου και νικέλιο-κοβαλτίου

ASTM B622/ASME SB622 για το χωρίς συγκόλληση σωλήνα και το σωλήνα κραμάτων νικελίου και νικέλιο-κοβαλτίου

ASTM B626/ASME SB626 για τον ενωμένο στενά σωλήνα κραμάτων νικελίου και νικέλιο-κοβαλτίου

ASTM B751/ASME SB751 για το νικέλιο και τον ενωμένο στενά κράμα σωλήνα νικελίου

ASTM B775/ASME SB775 για το νικέλιο και τον ενωμένο στενά κράμα σωλήνα νικελίου

ASTM B906/ASME SB906 για το πιάτο, το φύλλο και τη λουρίδα

Κράμα νικελίου cAms 5878 της SAE, διάβρωση ανθεκτική στη θερμότητα, φύλλο, λουρίδα, πιάτο, 59Ni - 22Cr - 2Mo - 14W - 0.35AI - 0.03la, λύση υποβαλλόμενη σε θερμοθεραπεία

Κράμα, διάβρωση και ανθεκτικός στη θερμότητα, φραγμοί, σφυρηλατημένα κομμάτια, και δαχτυλίδια 60ni - 22cr νικελίου cAms 5891 της SAE - 2.0mo - 14w - 0.35al - 0.03la που ανοπτείται

ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (% σε βάρος):

Πίνακας 1

ΣΩΜΑΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Πυκνότητα: 8.91 g/cm3

Σημείο τήξης: 1360-1410℃

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Τα προϊόντα κραμάτων N06230 εκθέτουν τις άριστες μηχανικές ιδιότητες πέρα από μια ευρεία σειρά των θερμοκρασιών. Η δύναμη του κράματος στις θερμοκρασίες μεγαλύτερες από 1800℉ (980℃) είναι ιδιαίτερα σημαντική για τους σχεδιαστές και τους μηχανικούς. Η αντίσταση κραμάτων N06230 στην υψηλής θερμοκρασίας διάβρωση από κοινού με υψηλής αντοχής ενισχύει τη χρησιμότητά της.

ΕΚΤΑΤΗ ΔΥΝΑΜΗ

Οι χαρακτηριστικές τιμές για την εκτατές και δύναμη και την επιμήκυνση παραγωγής συγκρίνονται με τις συγκεκριμέές απαιτήσεις στον πίνακα 2.

Πίνακας 2 ιδιότητες θερμοκρασίας δωματίου του hot-rolled/ανοπτημένου πιάτου

ΑΝΤΙΚΤΥΠΟΣ

Οι ιδιότητες αντίκτυπου (που καθορίζονται στη θερμοκρασία δωματίου) του hot-rolled/ανοπτημένου πιάτου αναφέρονται στον πίνακα 3. Οι δοκιμές διευθύνθηκαν με το υλικό και από τους δύο προσανατολισμούς κυλίσματος. Τα δείγματα δοκιμής ήταν charpy δείγματα υπο--μεγέθους εγκοπών Β (10 χιλ. Χ 5 χιλ.).

Πίνακας 3 ιδιότητες αντίκτυπου θερμοκρασίας δωματίου καυτού - κυλημένος/ανοπτημένος πιάτο

ΙΔΙΟΤΗΤΕΣ ΕΡΠΥΣΜΟΥ ΚΑΙ ΡΗΞΗΣ

Οι χαρακτηριστικές τιμές για την πίεση για να σπάσει και να σπάσει την ολκιμότητα συγκρίνονται με τις συγκεκριμέές απαιτήσεις στον πίνακα 4.

Πίνακας 4 ρήξη πίεσης καυτού - κυλημένος/ανοπτημένος πιάτο σε 1700℉ και το ksi 9

ΜΙΚΡΟΔΟΜΗ

Το κράμα N06230 έχει μια πλήρως ωστενιτική δομή. Δυνάμει της περιεκτικότητας σε άνθρακα του κράματος, η μικροδομή περιέχει τις ποσότητες δευτεροβάθμιων μορίων καρβιδίου (κυρίως M6C και M23C6), τα οποία συμβάλλουν σημαντικά στη δύναμη του κράματος. Τα μόρια καρβιδίου εκθέτουν μια ενδοκοκκιώδη διανομή δεν βρίσκονται κατά προτίμηση στα όρια σιταριού. Στον ανοπτημένο λύση όρο, το μέγεθος σιταριού είναι χαρακτηριστικά ASTM Νο 6. Το σχήμα 1 είναι ένας φωτομικρογράφος της μικροδομής του πιάτου κραμάτων N06230.

Σχήμα 1 φωτομικρογράφος του κράματος N06230

ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ

Το κράμα N06230 σχεδιάζεται για να προσφέρει την αντίσταση σε ποικίλους μηχανισμούς διάβρωσης στις υψηλές θερμοκρασίες. Ενώ η αντίσταση του κράματος carburization και το nitridation είναι υποδειγματική, η αντίστασή της στην οξείδωση στις θερμοκρασίες άνω των 2000℉ (1093℃) είναι unsurpassed από οποιοδήποτε άλλοδήποτε συμβατικό, υψηλής αντοχής κράμα. Η απάντηση στην έκθεση των διάφορων κραμάτων στην οξείδωση των περιβαλλόντων σε 1000, 1100 και 1200℃ (1832, 2012 και 2192℉) παρουσιάζεται στα σχήματα 2, 3 και 4. (Περιβάλλοντα όπως υποδεικνύεται. Όλα τα δείγματα που ανακυκλώνονται στη θερμοκρασία δωματίου μιά φορά την εβδομάδα.)

Σχήμα 2 αντίσταση οξείδωσης σε 1000℃ (αέρας + υδρατμός 5%).

Σχήμα 3 αντίσταση οξείδωσης σε 1100℃ (αέρας + υδρατμός 5%).

Σχήμα 4 αντίσταση οξείδωσης σε 1200℃ ((εργαστηριακός αέρας).

ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ:

(1) περισσότερο από 50 έτη εμπειρίας της έρευνας και αναπτύσσονται στο υψηλής θερμοκρασίας κράμα, το κράμα αντίστασης διάβρωσης, το κράμα ακρίβειας, το πυρίμαχο κράμα, το σπάνιο μέταλλο και το υλικό και τα προϊόντα πολύτιμων μετάλλων.
(2) 6 κρατικά βασικά εργαστήρια και κέντρο βαθμολόγησης.
(3) εκατοντάδες των τεχνολογιών διπλωμάτων ευρεσιτεχνίας.
(4) άριστη απόδοση κατά να τρέξει oil-gas καλά διάφορες δεκάδες χιλιάδων μετρητές βαθιά.

(5) έχουμε τους τελικούς πελάτες όπως Baker Hughes, Halliburton, SINOPEC, κ.λπ.
