Έξοχα ελαστικά ειδικά κράματα Nitinol για τη βιοιατρική

Κράμα μνήμης μορφής, έξοχο ελαστικό κράμα τιτανίου νικελίου, καλώδιο Nitinol για τη βιοιατρική

ΠΡΟΪΟΝ

Κράμα μνήμης μορφής, έξοχο ελαστικό κράμα τιτανίου νικελίου, Nitinol γύρω από το καλώδιο, επίπεδο καλώδιο, διαμορφωμένο διατομικό καλώδιο για τη βιοιατρική

ΕΠΙΣΚΟΠΗΣΗ

Το Nitinol είναι τα ο περιεκτικότερα μελετημένα και καλύτερα κράματα μνήμης μορφής. Έχουν τα χαρακτηριστικά της υψηλής αντοχής, υψηλής πλαστικότητας, την καλή αντίσταση διάβρωσης, την καλή σταθερότητα και το άριστο biocompatibility. Η ανωτερότητα της αίτησής της στην ιατρική είναι ότι άλλα κράματα μνήμης μορφής δεν μπορούν να αντικατασταθούν.

Το Nitinol συνδυάζει δύο στενά συνδεδεμένα μοναδικά χαρακτηριστικά: μνήμη και superelasticity μορφής. Η μνήμη μορφής δίνει σε Nitinol τη δυνατότητα που παραμορφώνεται σε μια θερμοκρασία, και έπειτα στην επιστροφή στην αρχική μορφή της κατά τη θέρμανση στη θερμοκρασία μετασχηματισμού της. Αυτή η επίδραση προκαλείται από το υλικό που αλλάζει από τη μονοκλινική μαρτενσιτική δομή χαμηλής θερμοκρασίας της στην υψηλής θερμοκρασίας κυβική ωστενιτική δομή.

ΙΔΙΟΤΗΤΕΣ NITINOL

1 μνήμη μορφής

2 έξοχο ελαστικό

3 ευαισθησία στις αλλαγές στην προφορική θερμοκρασία

4 καλή αντίσταση διάβρωσης

5 ασυλία τοξινών

6 ευγενής διορθωτική δύναμη

7 καλά χαρακτηριστικά απορρόφησης κλονισμού

NITINOL ΓΙΑ ΤΗΝ ΕΦΑΡΜΟΓΗ ΒΙΟΙΑΤΡΙΚΗΣ

Το Nitinol είναι ένας όρος για το δυαδικό κοντά στα κράματα Νι-Tj ίσος-ατόμων, και χρησιμοποιείται ευρέως σε ιατρικό λόγω της μοναδικής έξοχος-ελαστικότητάς του. Εντούτοις, τα τριαδικά ή άλλα κράματα νικέλιο-τιτανίου μπορούν να επιτευχθούν για τις διαφορετικές ιδιότητες.

Για τη βιοιατρική, το nitinol archwire χρησιμοποιείται για την πρόωρη ευθυγράμμιση των δοντιών των ασθενών. Η άνοιξη ώθησης Nitinol και η άνοιξη έντασης είναι ελατήρια που χρησιμοποιούνται για τα orthodontic δόντια, ορθοπεδική συσκευή σκολίωσης. Επιπλέον, το nitinol χρησιμοποιήθηκε στη χειρουργική επέμβαση για να κάνει το διάφορο συνδετήρα κόκκαλων, συνδετήρας αιμοφόρων αγγείων, φίλτρα πήξης, τμήματα διαστολής αιμοφόρων αγγείων, όλα τα είδη ενδοσπηλαιώδους stent, συσκευής embolization, μπάλωμα καρδιών, thrombus φίλτρα, καλώδια οδηγών interventional και χειρουργικές συρραφές, κ.λπ.

ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ

Πίνακας 1

Φε	Νι	Χρώμιο	$cu	NB
≤0.05	54.5-57.0	≤0.01	≤0.01	≤0.025
Γ	Tj	Κοβάλτιο	N+O	Χ
≤0.05	Ισορροπημένος	≤0.05	≤0.050	≤0.005

Η χημική σύνθεση είναι σύμφωνα με ASTM F2063-12 ή το ΜΒ 24627-2009 (% σε βάρος)

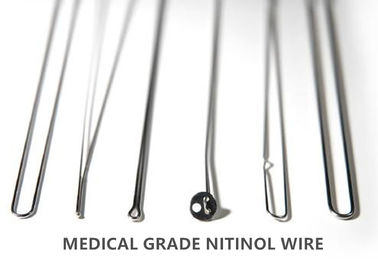

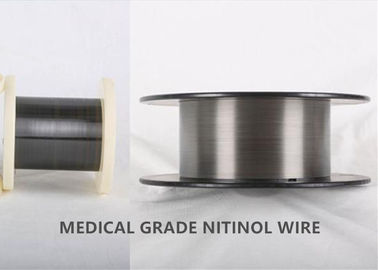

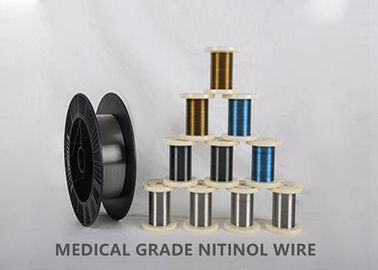

NITINOL ΚΑΛΩΔΙΟ

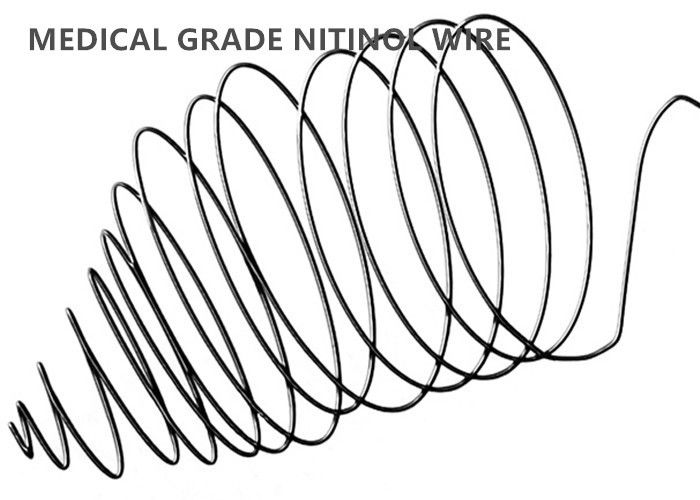

Το καλώδιο Nitinol μνήμης μορφής μπορεί να χρησιμοποιηθεί για να αναπτύξει τα μοσχεύματα που μπορούν να παραδοθούν στο σώμα σε μια συμπαγή μορφή και να ενεργοποιηθούν έπειτα στη λειτουργική μορφή τους μόλις επεκταθούν. Εάν χρειάζεστε το καλώδιο για να είστε σε μια ορισμένη μορφή για μια ιδιαίτερη εφαρμογή, προσφέρουμε τη ρύθμιση μορφής. Αυτό «θέτει» μια μορφή καλωδίων που προσαρμόζεται συγκεκριμένα στις απαιτήσεις σχεδίου συσκευών σας. Όχι μόνο κατασκευάζουμε Nitinol με διάφορες μορφές, ελέγχουμε την ολόκληρη διαδικασία, από την αρχή έως το τέλος, από την ύπαρξη η πηγή παγκόσμιου οδηγώντας μέταλλο--τέρματος για Nitinol στη βιομηχανία ιατρικών συσκευών.

Το Superelasticity εμφανίζεται στις θερμοκρασίες ακριβώς επάνω από τη θερμοκρασία μετασχηματισμού και επιτρέπει στο υλικό για να ανακτήσει από μέχρι την πίεση 8% με ένα μόνιμο σύνολο 0,5% ή λιγότερους.

Το Nitinol είναι διαθέσιμο από μέσα δύο βασικές μορφές:

Nitinol γύρω από το καλώδιο και flatwire

Centerless επίγειος φραγμός Nitinol

Όλοι οι βαθμοί Nitinol είναι διαθέσιμοι είτε στο κρύο απασχολήθηκαν στον όρο έτοιμο για τη θερμική επεξεργασία είτε ως ισιωμένο έξοχος-ελαστικό καλώδιο.

NITINOL ΣΥΓΚΕΚΡΙΜΕΝΗ ΕΦΑΡΜΟΓΗ ΚΑΛΩΔΙΩΝ

Το καλώδιο Nitinol χρησιμοποιείται για πολλές διαφορετικές ιατρικές και βιομηχανικές εφαρμογές. Η ιατρική εφαρμογή περιλαμβάνει την αγγειακή θεραπεία, καρδιακή διαχείριση ρυθμού, neurostimulation, orthodontic, ορθοπεδικό, ενδοσκόπηση, οδοντιατρική μοσχευμάτων, η χαρακτηριστική ιατρική εφαρμογή κ.λπ. περιλαμβάνει το καλώδιο οδηγών, την υφαμένη υποστήριξη, το οδοντικό αρχείο ρίζας, το οδοντικό καλώδιο αψίδων, iud, τη γραμμή συρραφών, κ.λπ.

Μερικές χαρακτηριστικές εφαρμογές εφαρμοσμένης μηχανικής για τους ιατρικούς βαθμούς κάθε Nitinol δίνονται κατωτέρω:

Nitinol Α: Guidewires, stents, στιλέτα, που διαμορφώνουν mandrels, τα καλάθια ανάκτησης πετρών, τα orthodontic αρχεία, κ.λπ.

Nitinol B*: Συχνά χρησιμοποιημένος στις εφαρμογές που απαιτούν μια υψηλή πίεση οροπέδιων φόρτωσης και εκφόρτωσης στη θερμοκρασία δωματίου. Χρώμιο που ναρκώνεται για τη μειωμένη θερμοκρασία μετασχηματισμού και την αυξανόμενη εκτατή δύναμη.

Nitinol Γ **: Εφαρμογές που απαιτούν την αυξανόμενη ακαμψία. Κοβάλτιο που ναρκώνεται για τη μειωμένη θερμοκρασία μετασχηματισμού και την αυξανόμενη εκτατή δύναμη.

Nitinol Δ: Παρέχει τις καλύτερες αποδόσεις ανακύκλωσης στη θερμοκρασία σωμάτων (37°C).

Nitinol Ε: Μια κοινή εφαρμογή για αυτό το κράμα είναι υψηλής θερμοκρασίας ενεργοποιητές.

Nitinol Φ: Μια κοινή εφαρμογή για αυτό το κράμα είναι υψηλής θερμοκρασίας ενεργοποιητές.

Nitinol Γ: Χαρακτηριστικά χρησιμοποιημένος στις εφαρμογές που απαιτούν έναν μετασχηματισμό φάσης στη θερμοκρασία σωμάτων (37°C).

Nitinol Χ: Για τη χρήση στις πολύ κρύες εφαρμογές περιβάλλοντος θερμοκρασίας.

* Χαρακτηριστική χημική σύνθεση: ASTM F2063 εκτός από το χρώμιο 0,2% έως 0,3%

** Χαρακτηριστική χημική σύνθεση: ASTM F2063 εκτός από το κοβάλτιο 1% σε 2%

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΡΑΜΆΤΩΝ SUPERELASTIC

Πίνακας 2: Το κρύο ελειτούργησε το έξοχο ελαστικό

Κώδικας καλωδίων	Πλίνθωμα όπως (°C)	UTS (PSI)	Επιμήκυνση (%)	UTS (PSI)	Επιμήκυνση (%)	Οροπέδιο φόρτωσης (PSI)	Εκφόρτωση του οροπέδιου (PSI)	Ενεργά AF (°C)
Niti Α	-35 έως -10	200.000 λ.	>4%	180.000 λ.	> 10%	> 70.000	> 20.000	+10 έως +18
Niti Β	-65 έως 0	250.000 λ.	>4%	210.000 λ.	> 10%	> 80.000	> 35.000	0 + 18
Niti Γ	-80*	200.000 λ.	>5%	190.000 λ.	> 10%	> 100.000	> 60.000	-15*
Niti Δ	-10 έως +10	220.000 λ.	>4%	180.000 λ.	> 10%	> 65.000	> 7.000	+14 έως +22
Niti Χ	≤ -35	220.000 λ.	>4%	160.000 λ.	> 10%	> 75.000	> 25.000	≤0
Σημειώσεις	1. Μόνιμο σύνολο < 0=""> 2. Τα αποτελέσματα είναι χαρακτηριστικά για τις στρογγυλές διαμέτρους καλωδίων από 0.05mm σε 4.0mm. 3. Όλη η μηχανική δοκιμή διεύθυνε σε 22 ± 2°C 4. Τα ενεργά AF είναι η θερμοκρασία στην οποία το υλικό έχει μετασχηματίσει εντελώς στον ωστενίτη. 5. * Χαρακτηριστικός στόχος

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΡΑΜΆΤΩΝ ΜΝΉΜΗΣ ΤΗΣ SHAPE

Πίνακας 3: Εργασμένη κρύο μνήμη μορφής

Κώδικας καλωδίων	Πλίνθωμα όπως (°C)	UTS (PSI)	Επιμήκυνση (%)	UTS (PSI)	Επιμήκυνση (%)	Οροπέδιο φόρτωσης (PSI)	Ενεργά AF (°C)
Niti Ε	≥ +85	220.000 λ.	>3%	160.000 λ.	> 10%	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	≥ +85
Niti Φ	+35 έως +85	220.000 λ.	>3%	160.000 λ.	> 10%	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	+40 έως +80
Niti Γ	+10 έως +35	220.000 λ.	>3%	160.000 λ.	> 10%	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	+22 έως +40
Σημείωση	1. Τα αποτελέσματα είναι χαρακτηριστικά για τις στρογγυλές διαμέτρους καλωδίων από 0.05mm σε 4.0mm. 2. Όλη η μηχανική δοκιμή διεύθυνε σε 22°C ± 2°C 3. Τα ενεργά AF είναι η θερμοκρασία στην οποία το υλικό έχει μετασχηματίσει εντελώς στον ωστενίτη.

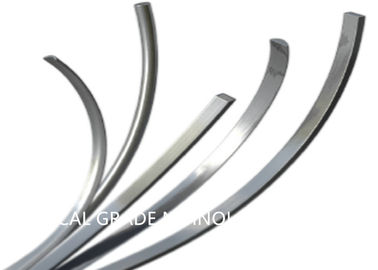

NITINOL ΜΟΡΦΕΣ ΚΑΛΩΔΙΩΝ

Στρογγυλό καλώδιο: 0,05 4.0mm

Επίπεδο καλώδιο – λόγος διάστασης: W/T < 10="">

Κυλημένη λουρίδα – λόγος διάστασης: W/T >10:1

Ελάχιστο πάχος: 0.008mm

Μέγιστο πλάτος: 11.5mm

Turkshead: Τετράγωνο, ορθογώνιο

Μορφές συνήθειας: Μια ευρεία ποικιλία του διαμορφωμένου διατομικού καλωδίου

Nitinoal γύρω από τη διάμετρο και την ανοχή καλωδίων

Πίνακας 4

Διάμετρος χιλ.	4.00-2.00	2.00-1.00	1.00-0.35	0.35-0.26	0.26-0.15	0.15-0.05
Ανοχή χιλ.	±0.020	±0.015	±0.010	±0.007	±0.005	±0.004

Από τη στρογγυλάδα μέσα στη μισή από την ανοχή διαμέτρων.

ΟΡΟΣ ΠΑΡΑΔΟΣΗΣ

(1) ισιωμένος superelastic (SE)

(2) εργασμένο το κρύο (CW)

ΟΡΟΣ ΕΠΙΦΑΝΕΙΑΣ ΚΑΛΩΔΙΩΝ

(1) ελαφρύ οξείδιο - συρμένη διαμάντι επιφάνεια

(2) σκοτεινό οξείδιο - συρμένη διαμάντι επιφάνεια

(3) μαύρο οξείδιο - συρμένη διαμάντι επιφάνεια

(4) χαράξτε – χημική αφαίρεση του στρώματος οξειδίων - θα διατηρήσει την ομαλή επιφάνεια

(5) η παστωμένη – χημική αφαίρεση του στρώματος οξειδίων μαζί με ένα μικρό ποσό βασικού μετάλλου - επιφάνεια θα έχει μια τραχιά σύσταση

(6) η χαραγμένη και μηχανικά γυαλισμένη – χημική αφαίρεση του στρώματος οξειδίων που ακολουθείται από τη μηχανική στιλβωτική ουσία - επιφάνεια θα έχει την εμφάνιση ανοξείδωτου (αν και σε >40x η ενίσχυση, γρατσουνιές μικροϋπολογιστών θα είναι παρούσα

(7) οξείδιο ελεύθερο – λειάνετε και χωρίς ορατό οξείδιο

ΚΩΔΙΚΑΣ ΚΑΛΩΔΙΩΝ

Η ενεργός θερμοκρασία AF είναι μια από τις κρίσιμες ιδιότητες Nitinol που μπορούν να καθορίσουν την αποτελεσματική έξοχος-ελαστική απόδοση του κράματος. Αν και όλη η σημαντικότερη περιεκτικότητα σε Νι στη σειρά 54.5~57.0mass% προσαρμόζεται την τυποποιημένη προδιαγραφή ASTM F2063-12, το Α του_φ είναι πολύ ευαίσθητο στη χημική σύνθεση, η λεπτομερής βαθμολόγηση της σύνθεσης Nitinol είναι κρίσιμης σπουδαιότητας. Γί αυτό χρησιμοποιούμε το λεπτομερή και ελεγχμένο υλικό κώδικα για να προσδιορίσουμε το κράμα.

Πίνακας 5

Κώδικας καλωδίων	Α	Β	Γ	Δ	Ε	Φ	Γ	Χ
Ενεργός θερμοκρασία ℃ Αφ	70+/-10	30+/-10	25+/-5	17+/-7	10+/-10	5+/-10	-20+/-10	-30+/-15

ΕΠΊΓΕΙΟΣ ΦΡΑΓΜΌΣ NITINOL CENTERLESS

Μαζί με το καλώδιο Nitinol, ο ιατρικός βαθμός φραγμός Nitinol επίσης διαθέσιμος με τις διαμέτρους κυμαίνεται από 2.0mm ως 5.0mm με την επιλογή ενός φυσικού οξειδίου διαμόρφωσης ή ενός centerless εδάφους και μιας γυαλισμένης επιφάνειας.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΟΥ ΕΠΙΓΕΙΟΥ ΦΡΑΓΜΟΥ

Όρος: Έξοχο ελαστικό

Πίνακας 6

Υλικός τύπος	UTS (PSI)	Επιμήκυνση (%)	Οροπέδιο φόρτωσης (PSI)	Εκφόρτωση του οροπέδιου (PSI)	Ενεργά AF (°C)
Niti Α	130.000	πάνω από 12%	65.000	15.000	κάτω από 18
Σημειώσεις	1. Το μόνιμο σύνολο είναι μέγιστο 1% μετά από τεντωμένος σε 6% 2. Όλη η μηχανική δοκιμή διεύθυνε στη θερμοκρασία δωματίου (22°C ± 2°C)

ΚΥΡΙΕΣ ΕΦΑΡΜΟΓΕΣ

Ορθοπεδικός

Orthodontic

ΤΥΠΟΠΟΙΗΜΕΝΗ ΠΡΟΔΙΑΓΡΑΦΗ

Τυποποιημένη χημική σύνθεση ASTM F2063-12 ενός επεξεργασμένου κράματος μνήμης μορφής nitinol που χρησιμοποιείται στις ιατρικές συσκευές και τα χειρουργικά μοσχεύματα

ΜΒ 24627 τυποποιημένη χημική σύνθεση ενός επεξεργασμένου κράματος μνήμης μορφής nitinol που χρησιμοποιείται στις ιατρικές συσκευές και τα χειρουργικά μοσχεύματα

Τυποποιημένη προδιαγραφή ASTM F2633-13 για την άνευ ραφής συναρμολόγηση κραμάτων μνήμης μορφής nitinol για τις ιατρικές συσκευές και τα χειρουργικά μοσχεύματα

Τυποποιημένη ορολογία ASTM F2005-05 για τα κράματα μνήμης μορφής nitinol

Τυποποιημένη μέθοδος δοκιμής ASTM F2004-05 Α για τη θερμοκρασία μετάβασης του κράματος Nitinol από τη θερμική ανάλυση

Εκτατή μέθοδος δοκιμής ASTM F2516-14 για τα hyperelastic υλικά nitinol

ASTM F2082-15 η τυποποιημένη μέθοδος δοκιμής για τη θερμοκρασία μετάβασης φάσης του κράματος μνήμης nitinolshape από την κάμψη και την ελεύθερη αποκατάσταση.

ΠΛΕΟΝΕΚΤΗΜΑ

Όλες οι εισερχόμενες πρώτες ύλες Nitinol υποβάλλονται στην επιθεώρηση τρίτων για να εξασφαλίσουν ότι ανταποκρίνονται στις ιδιόκτητες προδιαγραφές για τη χημεία, τη θερμοκρασία μετασχηματισμού, την υλική ομοιογένεια, και τη μικροδομή. Για να προωθήσετε μια εξαιρετικά ομαλή και ομοιόμορφη επιφάνεια τελειώστε την ποιότητα, όλα τα προϊόντα καλωδίων και σωλήνων χρησιμοποιούν μια υψηλή ακρίβεια ενιαία και ή την πολυ-κρυστάλλινη τεχνολογία κύβων σχεδίων διαμαντιών. Μετά από τη σωστή έξοχος-ελαστική θερμική επεξεργασία, τα υλικά νικέλιο-τιτανίου ιατρικού βαθμού μπορούν να υποβληθούν μέχρι 8% στην πίεση χωρίς μόνιμη κάμψη στην ανθρώπινη θερμοκρασία.

ΕΠΙΧΕΙΡΗΣΙΑΚΟΣ ΟΡΟΣ

Ελάχιστη ποσότητα διαταγής	Διαπραγματεύσιμος
Τιμή	Διαπραγματεύσιμος
Λεπτομέρειες συσκευασίας	Το νερό αποτρέπει, πλόιμη μεταφορά, ξύλινο κιβώτιο μη-υποκαπνισμού
Σημάδι	Σύμφωνα με τη διαταγή
Χρόνος παράδοσης	60-90 ημέρες
Όροι πληρωμής	T/T, L/C άμεσα, D/P
Δυνατότητα ανεφοδιασμού	20 μετρικοί τόνοι το μήνα

ΣΗΜΕΙΩΣΗ:

Περισσότερη διαθέσιμη πληροφορία από τον επίσημο ιστοχώρο μας το http://www.cmmetal.cn
